اسم العلامة التجارية:
Honeywell
رقم الموديل:
الموديل P-30-P

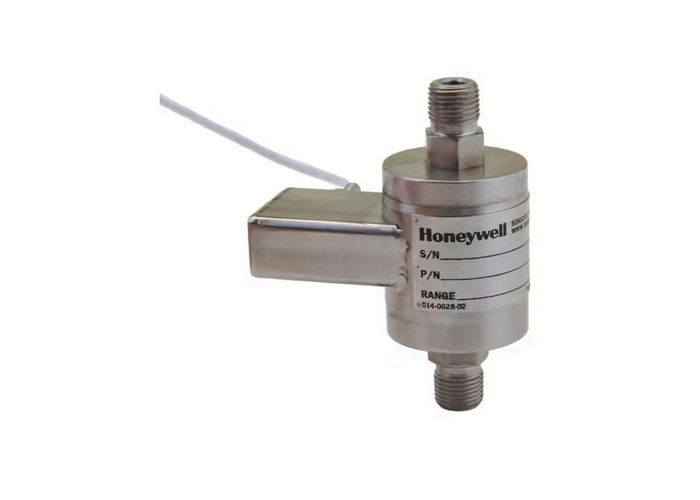

يعد محول الضغط التفاضلي الرطب/الرطب النموذجي P-30-P وحدة صغيرة مناسبة بشكل فريد للتطبيقات الفضائية أو الكيميائية أو النووية. يتميز هذا الجهاز الدقيق بحجم صغير، وحماية من التحميل الزائد ثنائي الاتجاه، وتعويض درجة الحرارة الواسعة، وترددات طبيعية عالية، ويتم تصنيعه من مادة مبللة من الفولاذ المقاوم للصدأ 17-4 PH.
| مميزة | يقيس |
|---|---|
| نطاقات الضغط (psid) | 5، 10، 15، 25، 50، 75، 100، 150، 200، 300، 500، 750، 1000، 2000 |
| دقة | ±0.3% مقياس كامل |
| الخطية | ±0.2% نطاق كامل (نموذجي) |
| التباطؤ | ±0.1% نطاق كامل (نموذجي) |
| عدم التكرار | ±0.1% نطاق كامل (نموذجي) |
| الإخراج (قياسي) | 5 رطل لكل بوصة مربعة إلى 25 رطل لكل بوصة مربعة: 100 مللي فولت (اسمي) 50 رطل لكل بوصة مربعة إلى 2000 رطل لكل بوصة مربعة: 2 مللي فولت/فولت (الاسمية) |
| ضغط الخط | 5 رطل لكل بوصة مربعة إلى 25 رطل لكل بوصة مربعة: 250 رطل لكل بوصة مربعة 50 رطل لكل بوصة مربعة إلى 2000 رطل لكل بوصة مربعة: 500 رطل لكل بوصة مربعة أو 2X مقياس كامل (أيهما أعلى) حتى 2000 رطل لكل بوصة مربعة |
| دقة | لانهائي |
| مميزة | يقيس |
|---|---|
| درجة الحرارة، التشغيل | -54 درجة مئوية إلى 121 درجة مئوية [-65 درجة فهرنهايت إلى 250 درجة فهرنهايت] |
| درجة الحرارة، تعويضها | 16 درجة مئوية إلى 71 درجة مئوية [60 درجة فهرنهايت إلى 160 درجة فهرنهايت] |
| تأثير درجة الحرارة، صفر | 5 رطل لكل بوصة مربعة إلى 25 رطل لكل بوصة مربعة: ±2.0% مقياس كامل/100 درجة فهرنهايت 50 رطل لكل بوصة مربعة إلى 2000 رطل لكل بوصة مربعة: ±1.0% قراءة/100 درجة فهرنهايت |
| تأثير درجة الحرارة، تمتد | 5 رطل لكل بوصة مربعة إلى 25 رطل لكل بوصة مربعة: ±2.0% مقياس كامل/100 درجة فهرنهايت 50 رطل لكل بوصة مربعة إلى 2000 رطل لكل بوصة مربعة: ±1.0% قراءة/100 درجة فهرنهايت |
| مميزة | يقيس |
|---|---|
| سلالة غيج نوع | 5 بسيد إلى 25 بسيد: أشباه الموصلات المستعبدين 50 رطل لكل بوصة مربعة إلى 2000 رطل لكل بوصة مربعة: رقائق معدنية مربوطة |
| الإثارة (المعايرة) | 10 فولت تيار مستمر |
| مقاومة الجسر | 5 بسيد إلى 25 بسيد: 500 أوم 50 رطل لكل بوصة مربعة إلى 2000 رطل لكل بوصة مربعة: 350 أوم |
| تحويلة بيانات المعايرة | متضمنة |
| كهربائي. الإنهاء (الأمراض المنقولة جنسيا) | كابل تفلون 1.5 م [5 قدم] |
| مميزة | يقيس |
|---|---|
| وسائط | الغاز السائل |
| الزائد آمنة | الأعلى. ضغط الخط على كلا الجانبين |
| منفذ الضغط | 1/8-27 NPT ذكر: 7/16 سداسي |
| مادة الأجزاء المبللة | 17-4PH ستانلس ستيل |
| مادة القضية | الفولاذ المقاوم للصدأ |
| رمز النطاق | يتراوح | رمز النطاق | يتراوح |
|---|---|---|---|
| في | 5 بسيد | سي جيه | 150 رطل لكل بوصة مربعة |
| للمركبات | 10 بسيد | كل | 200 بسيد |
| بي جيه | 15 رطل لكل بوصة مربعة | سي بي | 300 بسيد |
| بي إل | 25 رطل لكل بوصة مربعة | سي آر | 500 بسيد |
| بن | 50 رطل لكل بوصة مربعة | ط م | 750 رطل لكل بوصة مربعة |
| بي بي | 75 رطل لكل بوصة مربعة | السيرة الذاتية | 1000 بسيد |
| ر | 100 بسيد | دي إل | 2000 بسيد |
| لون السلك | اتصال |
|---|---|
| أحمر | (+) الإثارة |
| أسود | (-) الإثارة |
| أخضر | (-) الإخراج |
| أبيض | (+) الإخراج |
