اسم العلامة التجارية:
Honeywell
Model Number:
2CPS Series

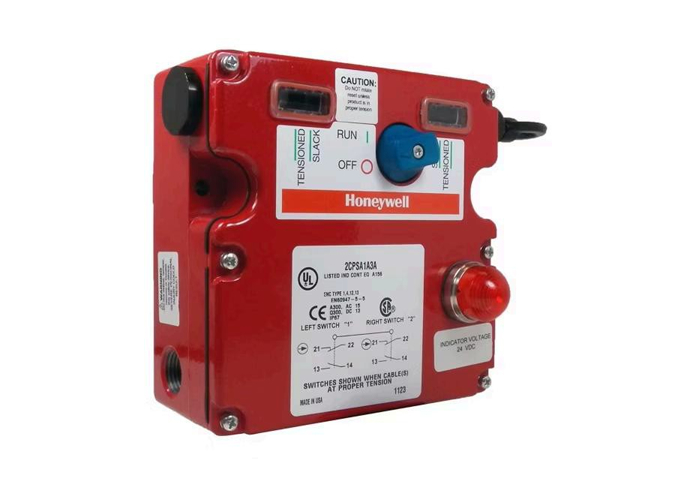

توفر مفاتيح أمان سحب الكابلات من سلسلة MICRO SWITCH CPS من هانيويل إشارة توقف للطوارئ يمكن الوصول إليها بسهولة، مما يوفر بديلاً فعالاً من حيث التكلفة لأزرار الضغط المتعددة لإيقاف الطوارئ. تتميز سلسلة CPS بآلية داخلية يتم تثبيتها في ظروف الكابلات المرتخية (الدفعية) والسحبية.
تم تصميم سلسلة 2CPS للكابلات الطويلة التي يصل طولها إلى 152 مترًا (500 قدم)، مما يجعلها مثالية لتطبيقات مثل أنظمة نقل المستودعات. يشير الخط المرئي في نافذة شد الكابل إلى الشد المناسب لسهولة الإعداد.
تظل نقاط اتصال مفتاح الفتح المباشر مغلقة عندما يتم شد الكابل بشكل صحيح ويكون مقبض إعادة الضبط في وضع التشغيل. يؤدي أي سحب للكابل أو تباطؤه أو كسره إلى تشغيل الكاميرا لفتح جهات اتصال NC (المغلقة عادةً) بشكل إيجابي، والتي تظل مفتوحة حتى يتم إعادة ضبطها يدويًا.
عند فتح جهات الاتصال المباشرة، يتم أيضًا تشغيل جهات الاتصال المساعدة (إغلاق جهات الاتصال المفتوحة). جهات الاتصال NO (المفتوحة عادةً) هذه معزولة كهربائيًا ويمكن استخدامها للمراقبة أو إرسال الإشارات.
| مميزة | المعلمة |
|---|---|
| وصف | مفاتيح أمان لسحب الكابلات |
| خيارات التبديل | 1NO/1NC التمثيل المباشر، 2NO/2NC التمثيل المباشر، 1NO/3NC التمثيل المباشر، 4NC التمثيل المباشر |
| ختم | IP67، نيما 1، 4، 12، 13 |
| اتصالات | الفضة، مطلية بالذهب فوق الفضة |
| القناة / الموصلات | 1/2 NPT، PG 13.5، 20 مم، PF 1/2؛ براد هاريسون موصل ذو 10 سنون |
| القوة للحفاظ على عمود التشغيل | 1CPS و2CPS: 25 رطلاً* |
| قوة تشغيل رمح التشغيل | 1CPS و2CPS: 40 رطلاً* |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 80 درجة مئوية [-40 درجة فهرنهايت إلى 176 درجة فهرنهايت] |
| درجة حرارة التخزين | 1CPS: -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت] |
| التحمل الميكانيكي | 1 مليون عملية |
| التيار الحراري المقدر (Ith) | 10 أ |
| الصمود النبضي المقدر (Uimp) | 2500 فولت |
| تصنيف جهد العزل (Ui) | 300 فولت |
| صالحة للاستعمال مطلية بالذهب الحالية | 1 مللي أمبير إلى 50 مللي أمبير، 60 فولت تيار مستمر كحد أقصى/125 فولت تيار مستمر كحد أقصى. |
| درجة التلوث | 3 |
| تيار الدائرة القصيرة الشرطي | 1000 أ |
| جهاز حماية ماس كهربائى (النوع / الحد الأقصى للتصنيف) | منصهر من الفئة J (10 أمبير/600 فولت) |
| صدمة | 15 جم وفقًا للمواصفة IEC 68-2-27 |
| اهتزاز | 10 هرتز إلى 500 هرتز، 5 جم وفقًا للمواصفة IEC 68-2-6 |
| الموافقات | أول، وكالة الفضاء الكندية، CE، UKCA، سيل |
| المعايير | تم إدراج UL لكل ملف E37138 مقابل UL508؛ معتمد من CSA لكل ملف 57323 مقابل CSA C22.2 رقم 14؛ علامة CE وUKCA متوافقة مع توجيه الجهد المنخفض 2014/30/EU وتوجيه الآلات 2006/42/EC؛ إن 60947-1؛ إن 60947-5-1؛ إن 60947-5-5؛ قدرة SIL: SIL3 (HFT:1)، IEC 61508-2: 2010 |
| تكييف | العاصمة |
|---|---|
|
A300 يو AC15 أي فولت: 120، 240 الامبير: 6، 3 |
Q300 يو DC13 أي فولت: 24، 125، 250 الامبير: 2.8، 0.55، 0.27 |
تتطلب مفاتيح سحب الكابلات مع اكتشاف الكابلات المكسورة شدًا مسبقًا مناسبًا لتمكين حالة التشغيل. تؤثر التغيرات في درجات الحرارة على طول الكابل الفولاذي، مما قد يسبب انقطاعات مزعجة على المدى الطويل.
للحصول على التثبيت الأمثل، قم بإعداد النظام في منتصف درجات الحرارة القصوى المتوقعة. على سبيل المثال، في مستودع تتراوح درجات الحرارة فيه بين 15.6 درجة مئوية (60 درجة فهرنهايت) إلى 32.2 درجة مئوية (90 درجة فهرنهايت)، قم بالتثبيت عند 23.9 درجة مئوية (75 درجة فهرنهايت).
استخدم نابضًا نهائيًا أو CPS إضافيًا في طرف الكابل المقابل لمضاعفة تحمل درجة الحرارة وتلبية متطلبات EN 418.
| رقم الجزء | وصف |
|---|---|
| 2CCPA1A1A1A | مفتاح الحد |
| 2CCPA1A1A2A | مفتاح الحد |
| 2CCPA1A1B2B-F01 | مفتاح الحد |
| 2CCPA1A1B2F | مفتاح الأمان |
| 2CCPA1A1D1B | مفتاح الحد |
| 2CCPA1A2B1A | مفتاح الحد |
| 2CCPA1A2B2B | مفتاح الحد |
| 2CCPA1A2C1A | مفتاح الحد |
| 2CCPA1A2C2B | مفتاح الحد |
| 2CCPA1A3B1A | مفتاح الحد |
| 2CCPA1A3B2B | مفتاح الحد |
| 2CCPA1A3C1A | مفتاح الحد |
| 2CCPA1A3C2B | مفتاح الحد |
| 2CCPA1D1B2A | 2CCPAA1D1B2A |
| 2CCPA2A1B2B | مفتاح الحد |
| 2CCPA2A1B2D | مفتاح الحد |
| 2CCPA2A1C2A | مفتاح الحد |
| 2CCPA2A1C2B | مفتاح الحد |
| 2CCPA2A2B2A | مفتاح الحد |
| 2CCPA2A2B2B | مفتاح الحد |
| 2CCPA2A2B2D | مفتاح الحد |
| 2CCPA2A2C2A | مفتاح الحد |
| 2CCPA2A2C2B | مفتاح الحد |
| 2CCPA2A3B2A | مفتاح الحد |
| 2CCPA2A3B2B | مفتاح الحد |
| 2CCPA2A3B2D | مفتاح الحد |
| 2CCPA2A3C2A | مفتاح الحد |
| 2CCPA2A3C2B | مفتاح الحد |
| 2CCPB2A1A2A | مفتاح الحد |
| 2CCPB2A1B1A | مفتاح الحد |
| 2CCPB2A1B2A | مفتاح الحد |
| 2CCPB2A1B2B | مفتاح الحد |
| 2CCPB2A1C1A | مفتاح الحد |
| 2CCPB2A1C2A | مفتاح الحد |
| 2CCPB2A1D1A | مفتاح الحد |
| 2CCPB2A1D2A | مفتاح الحد |
| 2CCPB2A1D2B | مفتاح الحد |
| 2CCPB2A2A2A | مفتاح الحد |
| 2CCPB2A2B2A | مفتاح الحد |
| 2CCPB2A2B2B | مفتاح الحد |
| 2CCPB2A2D2A | مفتاح الحد |
| 2CCPB2A2D2B | مفتاح الحد |
| 2CCPB2A3A2A | مفتاح الحد |
| 2CCPB2A3B2A | مفتاح الحد |
| 2CCPB2A3B2B | مفتاح الحد |
| 2CCPB2A3D2A | مفتاح الحد |
| 2CCPB2A3D2B | مفتاح الحد |
| 2CPSA1A1 | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA1A1A | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 24 Vdc متعدد المجموعات LED |
| 2CPSA1A1B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 120 Vac متعدد المجموعات LED |
| 2CPSA1A2 | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على الجانب الأيسر، بدون تشغيل الجانب الأيمن، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA1A2A | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على الجانب الأيسر، بدون تشغيل الجانب الأيمن، 2NC2NO فتح مباشر (المفتاح 1، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 24 Vdc متعدد المجموعات LED |
| 2CPSA1A2B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على الجانب الأيسر، بدون تشغيل الجانب الأيمن، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA1A3 | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، الجانب الأيمن الذي يتم الحفاظ عليه، لا يوجد جانب يسار للتشغيل، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA1A3B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، الجانب الأيمن الذي يتم الحفاظ عليه، لا يوجد جانب يسار تشغيل، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 120 Vac متعدد المجموعات LED |
| 2CPSA1A4 | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، دون اكتشاف الكابل المكسور، فتح مباشر 2NC2NO (المفتاح 1، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA1A5B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ على الجانب الأيسر، لا يوجد تشغيل على الجانب الأيمن دون اكتشاف الكابل المكسور، فتح مباشر 2NC2NO (المفتاح 1، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA1A6B | حد الأمان - سحب كابل التبديل |
| 2CPSA1B1 | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 3NC1NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 2NC)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA1B1B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 3NC1NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 2NC)، 12 NPT، جهات اتصال مطلية بالذهب، 120 Vac متعدد المجموعات LED |
| 2CPSA1B2 | مفتاح الحد |
| 2CPSA1B2A | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ على الجانب الأيمن، لا يوجد جانب يسار تشغيل، 3NC1NO فتح مباشر (المفتاح 1، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 2NC)، 12 NPT، جهات اتصال مطلية بالذهب، 24 Vdc متعدد المجموعات LED |
| 2CPSA1B2B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على الجانب الأيسر، بدون تشغيل الجانب الأيمن، 3NC1NO فتح مباشر (المفتاح 1، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 2NC)، 12 NPT، جهات اتصال مطلية بالذهب، 120 Vac متعدد المجموعات LED |
| 2CPSA1B3 | مفتاح الحد |
| 2CPSA1B3A | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ على الجانب الأيمن، لا يوجد جانب يسار تشغيل، 3NC1NO فتح مباشر (المفتاح 1، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 2NC)، 12 NPT، جهات اتصال مطلية بالذهب، 24 Vdc متعدد المجموعات LED |
| 2CPSA1B3B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، الجانب الأيمن الذي يتم الحفاظ عليه، لا يوجد جانب يسار للتشغيل، 3NC1NO فتح مباشر (المفتاح 1، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 2NC)، 12 NPT، جهات اتصال مطلية بالذهب، 120 Vac متعدد المجموعات LED |
| 2CPSA2A1 | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA2A1A | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 24 Vdc متعدد المجموعات LED |
| 2CPSA2A1B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 120 Vac متعدد المجموعات LED |
| 2CPSA2A2B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على الجانب الأيسر، بدون تشغيل الجانب الأيمن، 2NC2NO فتح مباشر (المفتاح 1، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 120 Vac متعدد المجموعات LED |
| 2CPSA2A3A | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، الجانب الأيمن الذي يتم الحفاظ عليه، لا يوجد جانب يسار تشغيل، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 24 Vdc متعدد المجموعات LED |
| 2CPSA2A3B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، الجانب الأيمن الذي يتم الحفاظ عليه، لا يوجد جانب يسار تشغيل، 2NC2NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 1NC1NO)، 12 NPT، جهات اتصال مطلية بالذهب، 120 Vac متعدد المجموعات LED |
| 2CPSA2A4A | مفتاح الحد |
| 2CPSA2A4B | مفتاح الحد |
| 2CPSA2B1 | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 3NC1NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 2NC)، 12 NPT، جهات اتصال مطلية بالذهب |
| 2CPSA2B1A | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 3NC1NO فتح مباشر (المفتاح 2، اليسار: 1NC1NO؛ المفتاح 2، اليمين: 2NC)، 12 NPT، جهات اتصال مطلية بالذهب، 24 Vdc متعدد المجموعات LED |
| 2CPSA2B1B | مفتاح أمان لسحب الكابلات من سلسلة MICRO SWITCH 2CPS، كابل، يتم الحفاظ عليه على كلا الجانبين، 3NC |
