اسم العلامة التجارية:
Honeywell
إصدار الشهادات:
CE
رقم الموديل:
نموذج s
| رقم القطعة | الوصف |
|---|---|
| 060-1542-01G | BP357BR, 1A, 2U, 5E, 6AM:MODEL S, 100 PSI |
| 060-1542-02G | BP357CJ, 1A, 2U, 5E, 6AM:MODEL S, 150 PSI |

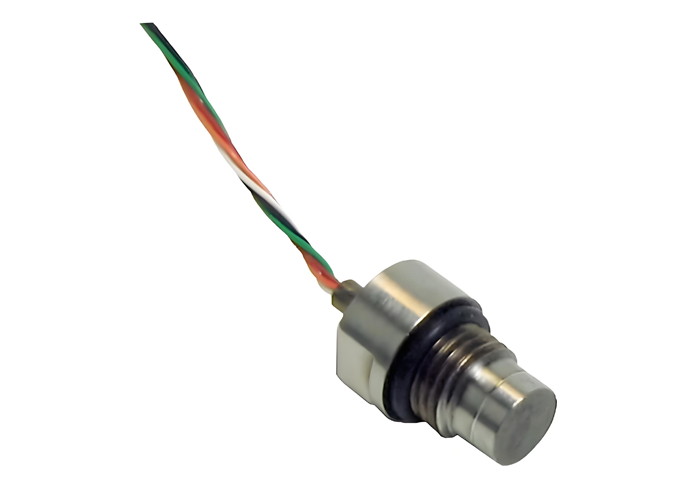

| 060-1542-13G | محول ضغط فرعي من طراز S؛ غشاء متدفق؛ من 100 رطل لكل بوصة مربعة إلى 15000 رطل لكل بوصة مربعة؛ تصميم متدفق؛ فولاذ مقاوم للصدأ 17-4 PH، مادة مبللة؛ تردد عالٍ؛ خرج mV/V؛ دقة 1% |
| 060-1542-15G | محول ضغط فرعي من طراز S؛ غشاء متدفق؛ من 100 رطل لكل بوصة مربعة إلى 15000 رطل لكل بوصة مربعة؛ تصميم متدفق؛ فولاذ مقاوم للصدأ 17-4 PH، مادة مبللة؛ تردد عالٍ؛ خرج mV/V؛ دقة 1% |
| الخصائص | القياس |
|---|---|
| نطاقات الضغط (خيط 3/8-24 UNF) | 100، 150، 200، 300، 500، 750، 1000، 1500، 2000، 3000، 5000، 7500، 10000، 15000 psig |
| نطاقات الضغط (خيط 7/16-20 UNF) | 150، 300، 750، 1500، 7500، 15000 psig |
| الدقة | 1.0% من النطاق الكامل |
| عدم الخطية والتبلب | 1.0% من النطاق الكامل |
| عدم التكرار | ±0.15% من النطاق الكامل |
| الإخراج | 2 mV/V |
| الدقة | لا نهائي |
| الخصائص | القياس |
|---|---|
| درجة الحرارة، التشغيل | -54 درجة مئوية إلى 149 درجة مئوية [-65 درجة فهرنهايت إلى 300 درجة فهرنهايت] |
| درجة الحرارة، المعوضة | 16 درجة مئوية إلى 71 درجة مئوية [60 درجة فهرنهايت إلى 160 درجة فهرنهايت] |
| تأثير درجة الحرارة، صفر | 0.01% من النطاق الكامل/درجة فهرنهايت |
| تأثير درجة الحرارة، النطاق | 0.02% قراءة/درجة فهرنهايت |
| الخصائص | القياس |
|---|---|
| نوع مقياس الإجهاد | رقائق مترابطة |
| الإثارة (المعايرة) | 5 Vdc |
| الإثارة (مقبولة) | حتى 5 Vdc أو (Vac) |
| مقاومة العزل | 5000 mOhm @ 50 Vdc |
| مقاومة الجسر | 350 أوم |
| بيانات المعايرة الجانبية | مضمنة |
| الإنهاء الكهربائي (قياسي) | أربعة أسلاك ملتوية (1.83 م [5 أقدام]) مع لوحة توازن خارجية |
| الخصائص | القياس |
|---|---|
| الوسائط | الغازات والسوائل المتوافقة مع الأجزاء المبللة |
| الحمل الزائد، آمن | 50% فوق السعة |
| الحمل الزائد، الانفجار | 400% من النطاق الكامل |
| الحجم الميت | متدفق |
| مادة الأجزاء المبللة | فولاذ مقاوم للصدأ 17-4 PH |
| الوزن | 2 أوقية |
| مادة العلبة | فولاذ مقاوم للصدأ |
| رمز النطاق | النطاقات المتاحة |
|---|---|
| BR | 100 psig |
| CJ | 150 psig |
| CL | 200 psig |
| CP | 300 psig |
| CR | 500 psig |
| CT | 750 psig |
| CV | 1000 psig |
| DJ | 1500 psig |
| DL | 2000 psig |
| DN | 3000 psig |
| DR | 5000 psig |
| DT | 7500 psig |
| DV | 10000 psig |
| EJ | 15000 psig |
| الخيار | الوصف |
|---|---|
| تعويض درجة الحرارة | تتوفر نطاقات متعددة من -65 درجة فهرنهايت إلى 400 درجة فهرنهايت |
| مضخمات داخلية | Unamp., خرج mV/V |
| منافذ الضغط | 3/8-24 UNF أو 7/16-20 UNF (BP358) |
| الإنهاء الكهربائي | خيارات مختلفة بما في ذلك الأسلاك الملتوية، وموصلات microtec، وأنواع الكابلات الخاصة |
| المعايرة الخاصة | تتوفر معايرة من 10 نقاط أو 20 نقطة |
| الحجاب الحاجز المبلل | خيار Iconel X-750 متاح |
| الصدمات والاهتزازات | خيار مقاومة الصدمات والاهتزازات متاح |
