اسم العلامة التجارية:
Honeywell
رقم الموديل:

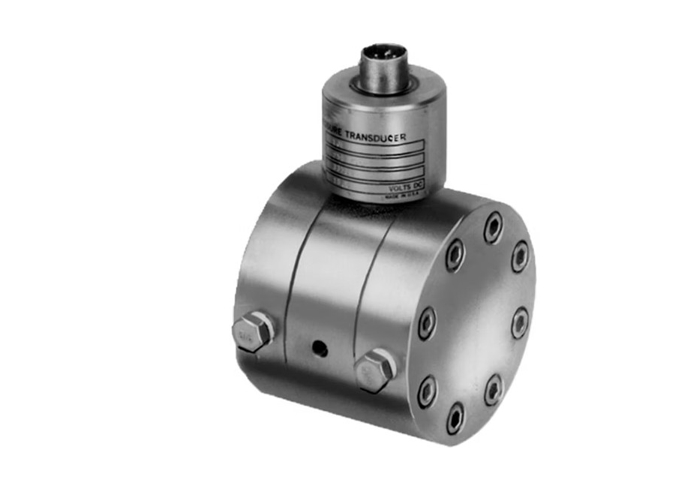

الموديل TJE Mid
| رقم الجزء | الوصف |
|---|---|
| 060-0741-08TJD | النموذج TJE متوسط ، مجموعة دقة فائقة ، رطب / رطب ، محول ضغط التفاضل ؛ 0.1٪ دقة FS ؛ 17-4 PH الفولاذ المقاوم للصدأ ، المواد الرطبة ؛ 50 psid إلى 750 psid ؛ ثنائي الاتجاه ؛خيارات آمنة بطبيعتها وموسعة متوفرة |
| الخصائص | الإجراء |
|---|---|
| نطاقات الضغط | 50، 75، 100، 150، 200، 300، 500، 750 بيسيد |
| الدقة | ± 0.1٪ من المقياس الكامل |
| الناتج (المعيار) | 2 mV/V (اسمية) |
| ضغط الخط | 1500 psi |
| القرار | لا نهائي |
| الخصائص | الإجراء |
|---|---|
| درجة الحرارة، العمل | -54 درجة مئوية إلى 121 درجة مئوية [-65 درجة فهرنهايت إلى 250 درجة فهرنهايت] |
| درجة الحرارة، مكافأة | 15 °C إلى 71 °C [60 °F إلى 160 °F] |
| درجة الحرارة، التأثير، الصفر | ± 0.25٪ من النطاق الكامل/100 °F |
| درجة الحرارة، التأثير، المدى | ± 0.25٪ القراءة/100 °F |
| الخصائص | الإجراء |
|---|---|
| نوع مقياس التوتر | أوراق صلبة |
| الإثارة (المعايرة) | 10 Vdc |
| الإثارة (مقبولة) | ما يصل إلى 10 Vdc أو ac |
| مقاومة العزل | 10000 موهم @ 50 Vdc |
| مقاومة الجسر | 350 أوم |
| بيانات معايرة الشنت | بما في ذلك |
| الإنهاء الإلكتروني (STD) | PTIH-10-6P أو ما يعادلها (عدم الفولاذ الخام الحازم) |
| مصابيح التزاوج (غير مدرجة) | PT06A-10-6S أو ما يعادلها (AA111) |
| الخصائص | الإجراء |
|---|---|
| الإعلام | غاز، سائل |
| محمية من الإفراط | 1500 psi |
| منفذ الضغط | 1/8-27 NPT الإناث (2) |
| حجم ميت | 0.25 مكعب |
| مواد الأجزاء المبللة | 17-4 PH الفولاذ المقاوم للصدأ |
| مادة القضية | الفولاذ المقاوم للصدأ |
| رمز النطاق | النطاقات المتاحة |
|---|---|
| BN | ±50 psid |
| ضغط الدم | ± 75 نقطة |
| BR | ± 100 psid |
| سي جي | ± 150 psid |
| CL | ±200 psid |
| سي بي | ± 300 psid |
| CR | ± 500 psid |
| التصوير المقطعي | ±750 psid |
