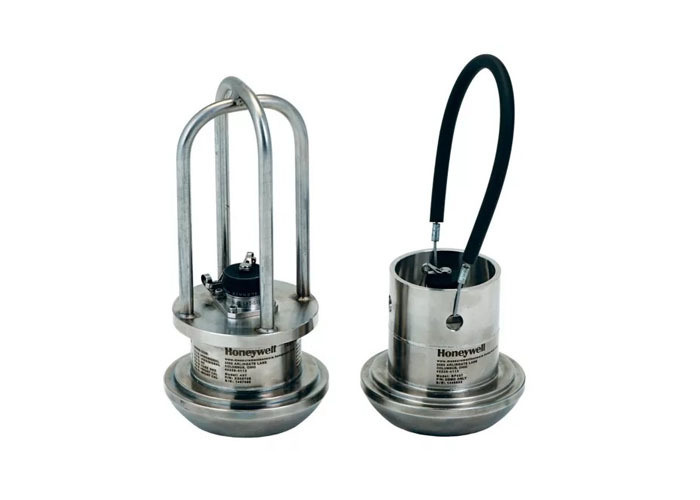

جهاز استشعار الضغط الدقيق Honeywell مع دقة معايرة الشنت < ± 0.2٪ FSS 9 Vdc إلى 28 Vdc إمدادات و 4 mA إلى 20 mA خروج ((رقم الجزء:BP434)

جهاز استشعار الضغط الدقيق Honeywell مع دقة معايرة الشنت < ± 0.2٪ FSS 9 Vdc إلى 28 Vdc إمدادات و 4 mA إلى 20 mA خروج ((رقم الجزء:BP434)

Name: جهاز استشعار الضغط الدقيق Honeywell مع دقة معايرة الشنت < ± 0.2٪ FSS 9 Vdc إلى 28 Vdc إمدادات و 4 mA إلى 20 mA خروج ((رقم الجزء:BP434)
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: موديل 434
Price: 152.00 USD
Availability: InStock

دقة معايرة الشنت جهاز استشعار الضغط الدقيق

9 Vdc إلى 28 Vdc جهاز استشعار الضغط للاتحاد الجناحي

مستشعر الضغط من 4 ما إلى 20 ما من هونيول

اسم العلامة التجارية:

Honeywell

رقم الموديل:

موديل 434

اتصل بنا

اطلب اقتباس

جهاز استشعار الضغط الدقيق Honeywell مع دقة معايرة الشنت < ± 0.2٪ FSS 9 Vdc إلى 28 Vdc إمدادات و 4 mA إلى 20 mA خروج ((رقم الجزء:BP434)

تفاصيل المنتج

دقة معايرة التحويلة:

<±0.2% FSS

جهد الإمداد:

9 VDC إلى 28 VDC

إشارة الإخراج:

4 مللي أمبير إلى 20 مللي أمبير

الإخراج عند الضغط الفارغ:

4 مللي أمبير ± 0.2 ٪ FSS

النطاق الكامل (FSS):

16 مللي أمبير ± 0.5% FSS

إبراز:

دقة معايرة الشنت جهاز استشعار الضغط الدقيق

9 Vdc إلى 28 Vdc جهاز استشعار الضغط للاتحاد الجناحي

مستشعر الضغط من 4 ما إلى 20 ما من هونيول

شروط الدفع والشحن

الحد الأدنى لكمية

1pcs

تفاصيل التغليف

تحتوي كل وحدة على مربع فردي ويتم تعبئة جميع الصناديق في حزم قياسية أو طلبات العملاء متوفرة

وقت التسليم

5-8 أيام العمل

شروط الدفع

Moneygram ، Western Union ، T/T ، L/C ، D/A ، D/P.

القدرة على العرض

1000 قطعة/قطعة في الأسبوع القابلة للتفاوض

منتجات ذات صلة

مفتاح الأمان المصغر من سلسلة Honeywell 24CE مع الحجرة المغلقة IP66 مستوى الأمان SIL3 ومواصلات فتح إيجابية

احصل على أفضل سعر

Honeywell GKM Series Compact SIL3 Capable Key-Operated Safety Interlock Switch with IP66/IP67 Rating and NEMA 1, 12, 13 Compliance

احصل على أفضل سعر

Dual Head Cable Pull Safety Switch with IP67 Sealing NEMA 1 4 12 13 Rated for Long Cable Span Emergency Stop

احصل على أفضل سعر

GKN Series Key-Operated Safety Interlock Switch with Three Conduit Entries 20 mm or 0.5-14 NPT and 3NC or 2NC/1NO Contacts

احصل على أفضل سعر

اتصل بنا

اتصل الآن

وصف المنتج

هانيول موديل 434

رمز الطلب: BP434EL6،1AC،2AK،3J،6A،7AH،10J

لمحة عامة عن المنتج

النماذج 434/435/437 Wing Union/Hammer Union أجهزة استشعار الضغط مصممة لتطبيقات النفط والغاز المتطلبة بما في ذلك أنظمة التحفيز والدورة الدموية.يحتوي على مجموعة من الفولاذ المقاوم للصدأ مصفحة بالكامل مع الحاجز الحساس المدمج وتركيب اتحاد الجناح، توفر هذه أجهزة الاستشعار سلامة مغلقة متفوقة وتقلل من تسرب الوسائط مقارنة بتصاميم متعددة القطع.

الاختلافات الرئيسية

خيارات الدقة العالية أو القياسية لمتطلبات النظام الأكثر صرامة
خيار معايرة الشنت يزيد من قابلية التكوين والمرونة
موافقة IEC Ex للاستخدام في المناطق الخطرة في آسيا والمحيط الهادئ ، EMEA ، وحرس السواحل الأمريكي
قفص وقائي اختياري متاح
البناء المقاوم لللحام

فوائد العملاء

متينة:التركيبات المتوافقة مع Weco® Wing Union المصنعة من Inconel® X-750 أو Inconel® 718 الاختيارية المتوافقة مع NACE لوسائل الحفر / التآكل
موثوق به:مجموعة من الفولاذ المقاوم للصدأ مصفحة بالكامل مع تصنيفات الصدمة / الاهتزاز والحجاب الحاجز المعزول لتحديد الضغط
دقيق:خيار الدقة العالية يوفر الثقة في قيم الضغط المقاسة
الدعم العالمي:التصنيع في جميع أنحاء العالم ودعم الحلول المخصصة

التطبيقات

الحموضة، التخدير، التكسير والتسمين، القياس أثناء الحفر (MWD) ، مضخات الطين / حفر الطين، تطوير واستخراج آبار جديدة، حفر النفط والغاز، خدمة وشاحنات الأسمنت،أنبوب الوقوف، التحفيز، قياس رأس البئر.

المواصفات التقنية

الخصائص

نطاق الضغط: 0-5000 psi إلى 0-20000 psi (0-350 bar إلى 0-1350 bar)
دقة عالية ± 0.1% FSS BFSL (نموذج 435) ؛ دقة قياسية ± 0.2% FSS BFSL
منافذ ضغط قياسية وعريضة الشفافية لوسائط عالية اللزوجة
Inconel® X-750 أو قطع الغيار المبللة Inconel® 718 المتوافقة مع NACE
خيارات متعددة للاتصالات الكهربائية
WECO® 1502، 2002، 2202 وصلات الضغط
خيار معايرة الشنت بسلك واحد أو سلكين
حماية RFI/EMI وموافقة CE

الجدول 1 مواصفات الأداء
الخصائص	المعلم
نطاقات الضغط (النماذج 435/437)	من 0 إلى 20000 سم؛ من 0 بار إلى 1350 بار
نطاقات الضغط (النموذج 434)	من 0 إلى 20000 سم؛ من 0 بار إلى 1350 بار
الدقة	دقة عالية: ± 0.1٪ FSS (نموذج 435) الدقة القياسية: ± 0.2٪ FSS (النماذج 434/435/437)
المعايرة	المعايير القياسية لـ 5 نقاط: 0٪ و 50٪ و 100٪ من المقياس الكامل خيارات معايرة خاصة من 10 نقاط و 20 نقطة متاحة
الناتج	4 إلى 20 مآ، سلكان
القرار	لا نهائي

الجدول 2 المواصفات البيئية
الخصائص	المعلم
درجة الحرارة، العمل	-40 درجة مئوية إلى 125 درجة مئوية
درجة الحرارة، تعويض	-40 درجة مئوية إلى 85 درجة مئوية
تأثير درجة الحرارة، صفر	< ± 0.018٪ FSS/°C [0.01٪ FSS/°F]
تأثير درجة الحرارة، المدى	< ± 0.018 ٪ القراءة/°C [0.01 ٪ القراءة/°F]
تأثير درجة الحرارة، الختم	IP68 / NEMA 6P

الجدول 3 المواصفات الميكانيكية
الخصائص	المعلم
الإعلام	الخدمة التآكل والكشط ، Inconel® X-750 أو Inconel® 718 المتوافقة مع NACE
الحمل الزائد، آمن	150٪ من ضغط الكامل المسموح به أو الحد الأقصى لجهاز Weco® 1502
تحميل زائد، انفجار	250٪ من ضغط الكامل المسموح به أو الحد الأقصى لجهاز Weco® 1502
منفذ الضغط	ويكو® 1502، 2002، و 2202 اتحاد الجناح، 51 مليمتر [2 بوصة] الأنابيب، الذكور الجزء السفلي
الوزن (حوالي)	42.2 كجم

الجدول 6. دليل الطلب (قوائم العينات)
رمز الطلب	الوصف
BP434EL،6،1AC،2AK،3J،6A،7AH،10J	النموذج 434، 20000 psi، دقة ± 0.2٪ FSS، تعويض درجة الحرارة من -40 °C إلى 85 °C، 4 mA إلى 20 mA سلكين آمنين جوهريا، معايرة شنت سلكين، Bendix PT 6-pin connector،الحجاب الحاجز المبلل Inconel® 718
