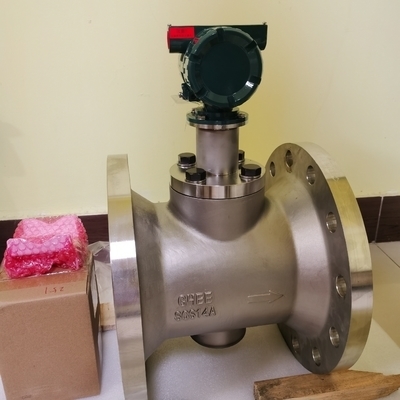

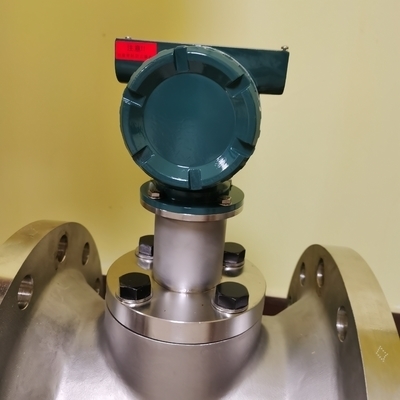

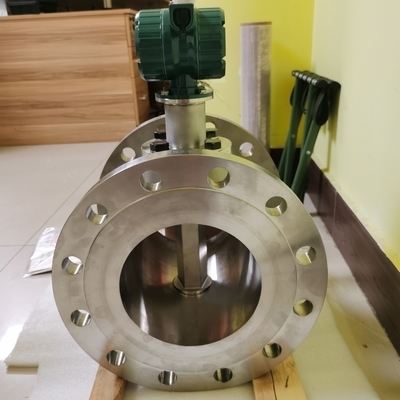

يوكوغاوا رقمية YEWFLO عداد تدفق الدوران مع قاطرة الميدان

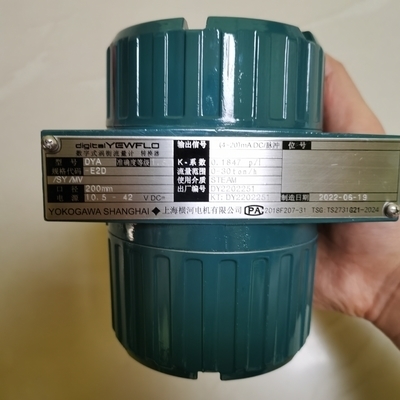

مقياس تدفق الفورتكس الرقمي YOKOGAWAYEWFLO (نموذج: مقياس تدفق الفورتكس DY ، محول تدفق الفورتكس DYA) مع الاتصال بالحافلة الميدانية FOUNDATION

مقياس تدفق الدوران YOKOGAWA digitalYEWFLO، جزء من عائلة أجهزة الميدان OpreX تحت فئة قياس OpreX، هو حل قياس تدفق عالي الأداء مصمم للسوائل،الغازات، والبخار. يجمع بين جهاز استشعار ومجموعة الجسم (مع أكثر من 450،000 units installed worldwide) with advanced digital technology--including Yokogawa's proprietary Spectral Signal Processing (SSP)--this flowmeter delivers accuracy and stability even in harsh process conditionsمتوفرة على شكل أنواع كشف متكاملة أو عن بعد (DY) ومحولات عن بعد (DYA) ، وتدعم بروتوكولات الاتصال FOUNDATION Fieldbus و HART 7/5 و BRAIN ،تمكين التكامل السلس في أنظمة التحكم الصناعيةيتضمن المجموعة أيضًا نوع الحفرة المنخفضة ، والذي تم تحسينه لمعدلات التدفق المنخفضة وتبسيط التثبيت ، مما يجعله متعدد الاستخدامات مع متطلبات التدفق المختلفة.

يدمج نوع الحفرة المنخفضة مقياس التدفق مع خفض مركزي ، مما يوفر مزايا فريدة لتطبيقات التدفق المنخفض والتدفق المتغير:

• التثبيت المبسط:يزيل الحاجة إلى خفضات منفصلة أو توسعات أو أنابيب قصيرة لطول أنابيب مستقيمة ، مما يقلل من نقاط الاتصال بنسبة تصل إلى 70٪ ويقلل من خطر التسرب.
• قياس تدفق منخفض الموسع:توسيع الحد الأدنى للقياس بمقدار 2-3 مرات مقارنة بالأنواع القياسية ، مما يتيح الكشف الدقيق عن تدفق منخفض دون تقليص حجم الأنابيب الرئيسية.
• تكاليف وسلامة الفوائد:يقلل من تكاليف التثبيت ، ويقلل من مخاطر تسرب السائل ، ويقضي على الحاجة إلى إيقاف العمليات لتعديل نطاق التدفق (على سبيل المثال ، استبدال لوحات الفتح).

خياران للخفض:

• (أر1)حجم ثقب الكاشف خفض بحجم واحد من أنابيب السترة.
• (ر2):حجم فتحة الكاشف خفض بحجمين، مثالية لمعدلات تدفق منخفضة للغاية.

التوافق مع الإصدارات الخاصة:يمكن دمجها مع النوع المتعدد المتغير (لقياس درجة الحرارة وتصحيحها) أو النسخة عالية درجة الحرارة (درجة حرارة العملية تصل إلى 450 درجة مئوية) ، مما يعزز تنوعها.

درجة حرارة العملية:النوع القياسي: -29 إلى 250 درجة مئوية؛ النسخة عالية الحرارة: تصل إلى 450 درجة مئوية.

ضغط العملية:-0.1 MPa إلى تصنيف الفلنج (يختلف حسب النموذج).

قطرها:

• النوع القياسي: الوافر (15-100 ملم) ، الفلينج (15-400 ملم).
• نوع الحفرة المنخفضة: اللحاء (25-200 مم) مع خفضات / R1 أو / R2.

الدقة:

• السوائل: ± 0.75٪ من القراءة (يعتمد على عدد رينولدز).
• الغازات / البخار: ± 1.0٪ من القراءة (يعتمد على سرعة التدفق).

إشارات الخروج:مخرجات التناظرية، مخرجات اتصال الترانزستور (مخرجات متزامنة متاحة).

• النوع القياسي:مثالية لمجموعات واسعة من التدفقات في الغلايات، المعالجة الكيميائية، وأنظمة المرافق.
• نوع الحفر المنخفض:مناسبة لخطوط إمداد البخار، وأنظمة التدفق الموسمية المتغيرة، وعمليات تدفق منخفضة في تصنيع المنسوجات والأغذية ومواد البناء.
• مزيج متعدد المتغيرات:يسمح بقياس تدفق الكتلة المباشر للبخار المشبوع، حتى عند معدلات تدفق منخفضة.
