مقياس ضغط رقمي لحالة الغرفة Dwyer RSM-5-B

مقدمة المنتج

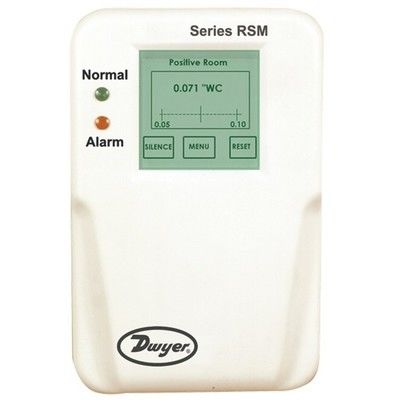

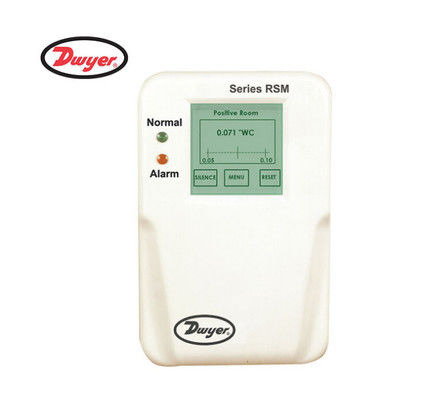

مقياس الضغط الرقمي لحالة الغرفة Dwyer RSM-5-B هو جهاز عالي الدقة مصمم لمراقبة ضغط التفاضل المنخفض الحرج في البيئات التي تتطلب سلامة وامتثالًا صارمين. مع نطاق قياس يبلغ ±1" w.c.، يعتبر هذا المقياس مثاليًا لأجنحة العزل بالمستشفيات والمرافق الصيدلانية والغرف النظيفة، مع الالتزام بإرشادات CDC للتحكم في الضغط. يتميز بواجهة مستخدم رسومية للوصول البديهي إلى بيانات الضغط وإعدادات المعايرة وتكوينات الإنذار، ويقع في حاوية بلاستيكية مقاومة للحريق NEMA 1 (IP20) للاستخدام الداخلي. يدعم RSM-5-B إشارات إخراج قابلة للتحديد (4–20 مللي أمبير، 0–5 فولت تيار مستمر، 0–10 فولت تيار مستمر) واتصال BACnet اختياري للتكامل السلس مع أنظمة أتمتة المباني.

ميزات المنتج

قياس دقيق:

الدقة: ±0.5% FS لمراقبة الضغط المنخفض الموثوقة.

النطاق: ±1" w.c. (مناسب للبيئات الحرجة مثل غرف العزل).

المواصفات البيئية:

نطاق درجة الحرارة: 32–120 درجة فهرنهايت (0–50 درجة مئوية)؛ التأثير الحراري: ±0.03% FS/درجة فهرنهايت.

حد الضغط: ±15 بوصة w.c. (±3.7 كيلو باسكال)؛ متوافق مع الهواء والغازات غير الموصلة.

الإخراج والاتصال:

إشارات قابلة للتحديد: 4–20 مللي أمبير (سلكان)، 0–5 فولت تيار مستمر (3 أسلاك)، 0–10 فولت تيار مستمر (3 أسلاك).

مقاومة الحلقة (4–20 مللي أمبير): 0–510 Ω؛ اتصال BACnet اختياري (الطرز التي تنتهي بـ -D لـ 120 فولت تيار متردد).

الإنذار والأمان:

إنذارات مسموعة/مرئية لتنبيهات انحراف الضغط الفوري.

قائمة إعداد محمية بكلمة مرور لمنع التعديلات غير المصرح بها.

التصميم الميكانيكي:

وصلات العملية: وصلات شائكة لأنابيب 3/16" ID.

الأبعاد: 8" ارتفاع × 5.4" عرض × 1.8" عمق (20.3 × 13.7 × 4.1 سم)؛ الوزن: 1.5 رطل (680 جم).

غلاف NEMA 1 (IP20) للسلامة والمتانة الداخلية.
