ناقل الضغط التفاضلي من سلسلة دوير DM-2000

ناقل الضغط التفاضلي من سلسلة دوير DM-2000

مقدمة المنتج

أجهزة نقل الضغط التفاضلية من سلسلة دوير DM-2000 مصممة لمراقبة ضغط الهواء والغازات المتوافقةتوفير إشارة خروجيّة قياسيّة 4×20 مآ لدمجها بسلاسة مع أنظمة التحكم الصناعيّةتم تصميم غرفته بدقة لتتناسب مع نفس قطر القطع مثل مقياس Magnehelic® القياسي ، مما يتيح الاستبدال السهل وترقية النظام.معايرة المصنع عبر مجموعة واسعة من نطاقات الضغط، بما في ذلك النماذج مع 3 اختياريشاشات LCD ذات 5 أرقام، يجمع جهاز الإرسال بين أوقات الاستجابة السريعة مع إعدادات زر الضغط الرقمي سهلة الاستخدام، مما يلغي الحاجة إلى معايير مقياس الطاقة التقليدية.يحتوي المقصورة البلاستيكية المملوءة بالزجاج على اتصالات ضغطية متأصلة لتركيب سريع، في حين أن وحدات الهندسة القابلة للاختيار في الميدان (خيارات 4 × 6 ، اعتمادًا على النطاق) تعزز تنوع التطبيقات المتنوعة.

خصائص المنتج

الدقة والاستقرار:

دقة ± 1٪ FS عند 70 °F (21 °C) ؛ استقرار طويل الأجل ± 1٪ FS / سنة.

التأثير الحراري: ± 0.055% FS/°F (0.099% FS/°C) لتحقيق أداء موثوق به عبر درجات الحرارة.

الخروج والطاقة:

إشارة الخروج القياسية 4 ′′20 mA متوافقة مع 10 ′′35 VDC (نظام 2 سلك).

مقاومة الحلقة: تصل إلى 1250 Ω؛ استهلاك التيار: 38 mA أقصى لتنفيذ فعال.

العرض والوحدات:

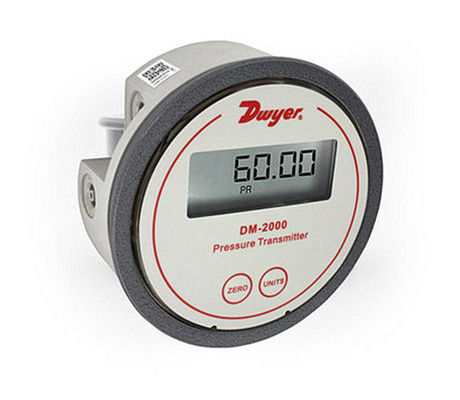

شاشة LCD 3.5-رقمي اختياري (0.7 "الارتفاع) لرؤية الضغط في الوقت الحقيقي.

الوحدات الهندسية القابلة للاختيار في المجال (على سبيل المثال ، في w.c ، Pa ، mbar ، kPa ، psi) بناءً على نطاق الطراز.

البناء والتركيب:

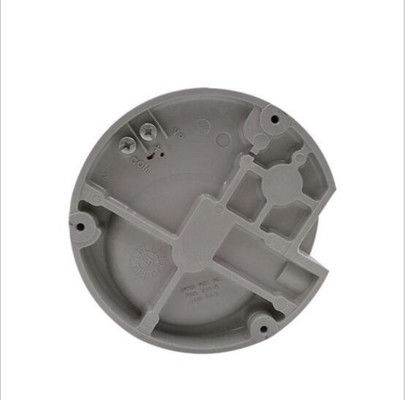

غطاء بلاستيكي ملئ بالزجاج مع اتصالات ضغط متكاملة للإعداد السريع.

اتصالات العملية: أنابيب ID 1/8 "؛ التوجه الرأسي يطابق أنظمة القديمة.

التصميم المدمج: يزن 4.8 أونصة (136 غرامًا) لتركيبات فعالة في المساحة.

مواصفات بيئية:

نطاق درجة الحرارة: 20-120 درجة فهرنهايت (-6.67-48.9 درجة مئوية) ؛ حد الضغط: 10 نقطة مئوية (0.69 بار).

مناسبة للهواء والغازات غير القابلة للاشتعال؛ معايرة NIST متوفرة من خلال تكوين المنتج.

معايرة وتخصيص:

تعديلات زر الضغط الرقمي الصفر والمسافة للتعديل الميداني دون أدوات.

مجموعة متنوعة من المقاييس المصنعة (على سبيل المثال ، 0.1 "موحدة إلى 5 "موحدة) ونماذج ثنائية الاتجاه (على سبيل المثال ، ± 0.25"موحدة) لاحتياجات متخصصة.
