اسم العلامة التجارية:
Dwyer
رقم الموديل:
2-5000-100mm

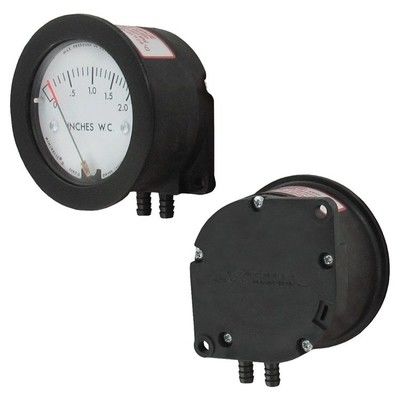

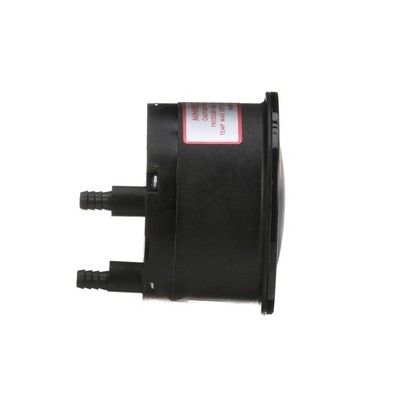

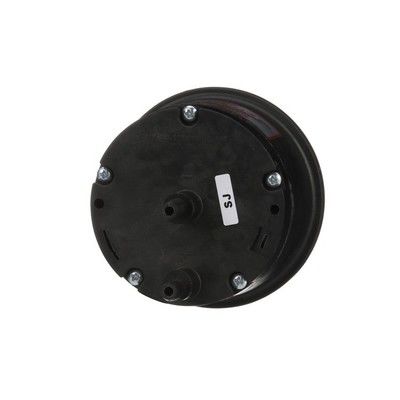

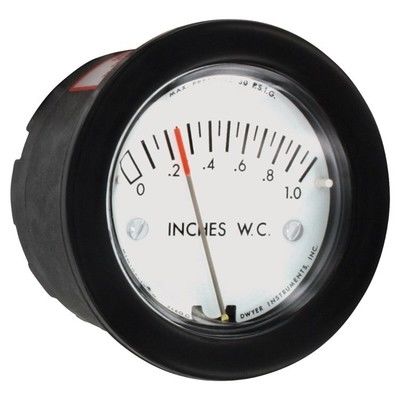

سلسلة 2-5000 MINIHELIC II مقياس الضغط التفاضلي
مقاييس الضغط التفاضلية Minihelic II من سلسلة 2-5000 صغيرة الحجم، منخفضة السعر، وعالية الدقة.وهي تستخدم على نطاق واسع في مناسبات مختلفة حيث تحتاج إلى مراقبة الضغط التفاضليمقياس الضغط التفاضلي (Minihelic II) هو مقياس ضغط التفاضل التشابهي الممتلئ الميزات بمقاومة ضغط 30 نقطة مئوية وهو أصغر مقياس ضغط للتفاضل لديناطالما فتح فتحة مستديرة قطرها 2-5/8 ′′ على اللوحة، يمكن استخدامه بسهولة لتثبيت اللوحة. التكوين القياسي هو موصل دفع ، ويمكن أيضًا اختيار موصل خيط ذكر 1/8 ′′ NPT.مع وظيفة حماية السلامة من الضغط الزائد، طالما أن الضغط أقل من قيمة الجهد المقاوم ، لن تتلف الآلة. لوحاته الأمامية والخلفية قابلة للإزالة لسهولة الوصول والصيانة.
يستخدم مقياس الضغط التفاضلي غلافًا مصنوعًا من البلاستيك المقوى بالألياف الزجاجية ، ويتم صنع القرص من الزجاج اللاصق ، مما يجعله متينًا ويمكن أن يتحمل ضغوطًا أعلى.لديه 5% دقة وسعر منخفض، مناسبة بشكل خاص لمجموعة متنوعة من المعدات المصنعة من قبل OEM ، مثل غطاء الدخان ، أجهزة التنفس الطبية ، أجهزة أخذ عينات الهواء ، غطاء التدفق المصفوف ، معالجات الهواء ، إلخ.مقاييس الضغط التفاضلية Minihelic II مناسبة للتطبيقات التي لا تتطلب الدقة العالية، الحساسية وقياس الضغط التفاضلي الصغير لمقاييس الضغط التفاضلية Magnehelic.
| النموذج | الوصف |
| 2-5000-0 | مقياس الضغط التفاضلي، النطاق 0-0.5 " w.c. |
| 2-5001 | مقياس الضغط التفاضلي، النطاق 0-1.0 " w.c. |
| 2-5002 | مقياس الضغط التفاضلي، نطاق 0-2.0 " w.c. |
| 2-5003 | مقياس الضغط التفاضلي، نطاق 0-3.0 " w.c. |
| 2-5005 | مقياس الضغط التفاضلي، نطاق 0-5.0 " w.c. |
| 2-5010 | مقياس الضغط التفاضلي، نطاق 0-10 بوصة |
| 2-5020 | مقياس الضغط التفاضلي، النطاق 0-20 " w.c. |
| 2-5040 | مقياس الضغط التفاضلي، نطاق 0-40 " w.c. |
| 2-5060 | مقياس الضغط التفاضلي، نطاق 0-60 بوصة |
| 2-5100 | مقياس الضغط التفاضلي، نطاق 0-100 " w.c. |
الخدمة: الهواء والغازات المتوافقة.
المرفق: نايلون ملئ بالزجاج؛ عدسة أكريليك.
المواد الرطبة: مصنع استشارات.
الدقة: ± 5 ٪ من FS عند 70 ° F (21.1 ° C).
حدود الضغط: 30 بي سي جي (2،067 بار) متواصلة في أي من اتصالات الضغط.
حدود الحرارة: 20 إلى 120 درجة فهرنهايت (-6.67 إلى 48.9 درجة مئوية).
توجيه التركيب: الحجاب الحاجز في وضع عمودي. استشر المصنع للحصول على توجيهات الموقف الأخرى.
اتصالات العملية: شائكة ، لأنابيب ID 3/16 " (القياسية) ؛ 1/8" الذكور NPT (اختياري).
الوزن: 170 غرام
الموافقات الوكالة: تلبي المتطلبات التقنية لتوجيهات الاتحاد الأوروبي 2011/65/EU (RoHS II).
تحذير: لا تستخدم إلا مع الهواء أو الغازات المتوافقة.
