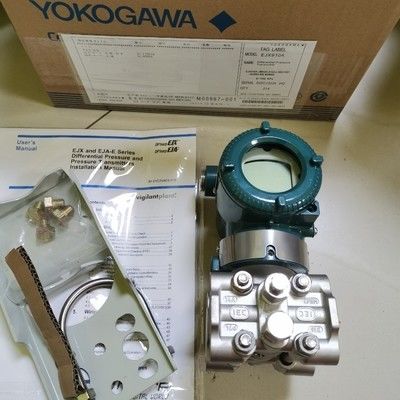

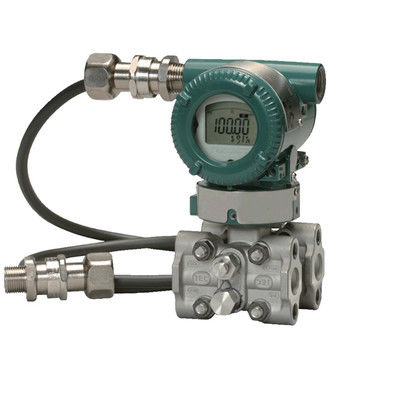

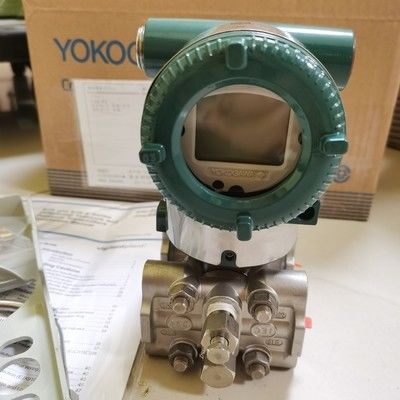

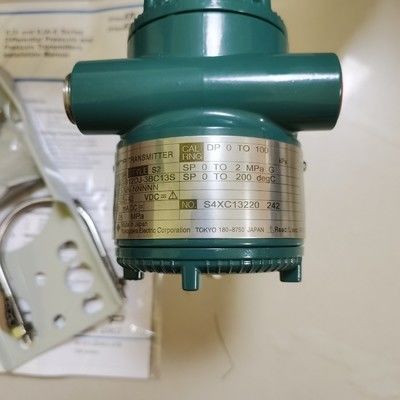

موصل الضغط المتعدد المتغيرات Yokogawa EJX910A

جهاز إرسال ضغط متعدد المتغيرات Yokogawa EJX910A

مقدمة المنتج

جهاز Yokogawa EJX910A هو جهاز إرسال متعدد المتغيرات عالي الأداء مصمم للقياس الدقيق للضغط التفاضلي والضغط الثابت ودرجة حرارة العملية في التطبيقات الصناعية. بالاستفادة من تقنية مستشعر الرنين المصنوع من السيليكون أحادي البلورة، فإنه يوفر دقة استثنائية (±0.04% للضغط التفاضلي) ويدعم بروتوكولات متعددة (HART، FOUNDATION Fieldbus، Modbus). مثالي لقياس التدفق الكتلي في أنظمة السوائل أو الغاز أو البخار، يوفر EJX910A قراءات معوضة بالكامل ويتكامل مع برنامج FDT/DTM لتكوين سلس. كجزء من مجموعة أدوات Yokogawa’s OpreX Field Instruments، فإنه يلبي معايير السلامة SIL 2/3 ويوفر الموثوقية في العمليات الصعبة.

ميزات المنتج

قدرة قياس التدفق الكتلي

يدعم الأجهزة الأولية: الفوهة، الفوهة، فنتوري، Pitot المتوسط ​​متعدد المنافذ (HART7)، ومقاييس المخروط.

±1.0% دقة معدل التدفق الكتلي (لمنتجي الضغط التفاضلي غير المعاير).

مجمع التدفق الكتلي بدقة ±1.0% وإخراج النبض/التلامس.

معتمد من TÜV SIL 2/3 للتطبيقات الهامة للسلامة.

تقنية الاستشعار المتعدد

الضغط التفاضلي: ±0.04% دقة.

الضغط الثابت: ±0.1% دقة.

درجة حرارة العملية: ±0.9 درجة فهرنهايت (±0.5 درجة مئوية) دقة.

مستشعر واحد يخرج ثلاث معلمات، مما يقلل من تكاليف التركيب.

البروتوكول والاتصال

بروتوكولات HART 7 و FOUNDATION Fieldbus و RS485 Modbus.

خرج 4–20 مللي أمبير تيار مستمر (نوع HART) مع اتصال رقمي.

متوافق مع FDT/DTM لسهولة التكوين عبر FSA120 (FlowNavigator  ).

تصميم قوي

أقصى ضغط عمل (MWP): 25 ميجا باسكال (3626 رطل لكل بوصة مربعة).

ضغط الانفجار: 69 ميجا باسكال (10000 رطل لكل بوصة مربعة).

درجة حرارة التشغيل: –40 إلى 85 درجة مئوية (–40 إلى 185 درجة فهرنهايت).

حماية IP66/68 ومواد مقاومة للتآكل.

معلمة المنتج
