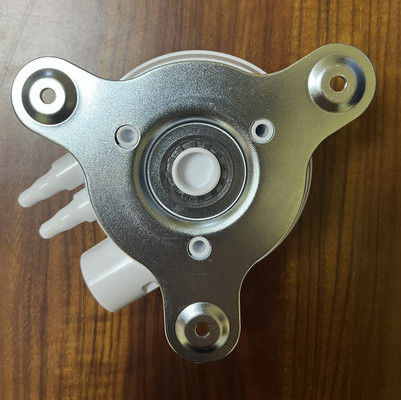

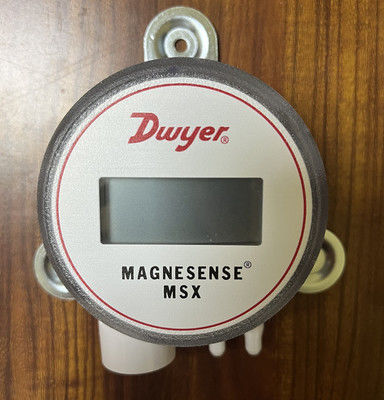

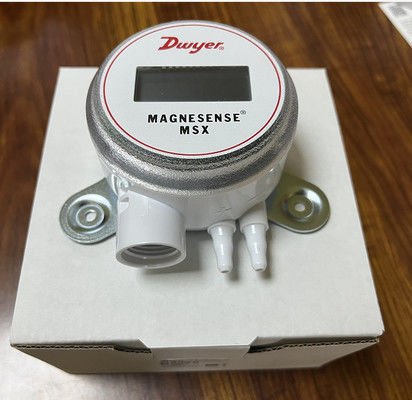

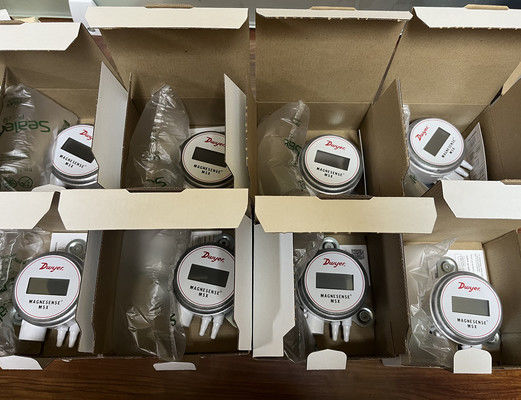

ناقل الضغط Dwyer MSX Pro (النموذج: MSX-20W-PA)

ناقل الضغط Dwyer MSX Pro (النموذج: MSX-20W-PA)

مقدمة المنتج

جهاز Dwyer MSX Pro Pressure Transmitter (MSX-20W-PA) هو جهاز استشعار ضغط متفرق متعدد الاستخدامات من نوع Magnesense مصمم لتطبيقات التحكم في المباني ، ومراقبة ضغط التفاضل ، وسرعة الهواء ،والجريان الحجميمبنية على استقرار سلسلة MS2 Magnesense II ، فإنها تبسط التكوين مع 32 نطاق ضغط قابل للاختيار (Pa ، mm w.c ، في w.c) في الوضع أحادي الاتجاه / ثنائي الاتجاه.يقدم جهاز الإرسال مخرجات خطية للضغط أو السرعة مع استخراج الجذر التربيعي لحسابات التدفقإشارات الجهد المزدوجة / مليامبر للتحكم والتحقق ، و شاشة LCD قابلة للدوران من أربع أرقام لسهولة القراءة. مناسبة للهواء والغازات غير القابلة للاحتراق ،أنها تلبي UL94 V-0 و التصنيفات الكاملة للسلامة.

خصائص المنتج

القدرة على قياس الدقة:

يراقب الضغط التفاضلي، سرعة الهواء، والجريان الحجمي في أنظمة المباني.

دقة ± 1٪ FSO لقراءات موثوقة عبر 32 نطاق ضغط (Pa ، mm w.c ، في w.c).

أنماط الخروج القابلة للتكوين:

إنتاج الضغط الخطي أو إنتاج السرعة مع استخراج الجذر التربيعي لحساب التدفق.

إشارات مزدوجة: 4 ′′20 mA (2 سلك) و 0 ′′10 V/0 ′′5 V (3 سلك) قابلة للاختيار للتحكم والتحقق من الإشارة.

التثبيت والتشغيل المرنين:

إدخال طاقة 1036 VDC (2 سلاسل) أو 1736 VDC/21.6 33 VAC (3 سلاسل).

إدخال الكهربائي للخيوط NPS 1/2 "والتثبيت المستقل عن التوجه.

واجهة سهلة الاستخدام:

شاشة LCD ذات أربع أرقام مع شاشة عرض قابلة للدوران بـ 180 درجة للحصول على رؤية مثالية في أي منشأة.

كتلة نهاية اختياري بدون أدوات للتوصيل السريع.

تصنيفات السلامة والبيئة:

تصنيف الحريق UL94 V-0 والمواد المصنفة للجلسة الكاملة للبيئات الخطرة.

حدود الضغط: تصل إلى 3.6 psi (التشغيل) و 6 psi (الاندفاع) لمجموعات محددة.

التطبيقات متعددة الاستخدامات:

مثالي لمراقبة المرشحات، ومراقبة ضغط الغرفة النظيفة، والضغط الثابت للأنابيب، وتدفق الهواء في نظام VAV.

المواصفات الكهربائية

مقاومة الحلقة الحالية الخارجة: 01250 Ω أقصى؛ فولتاج الخروج: الحد الأدنى 1 kΩ مقاومة الحمل.
