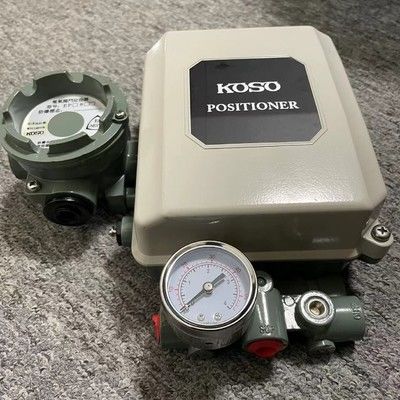

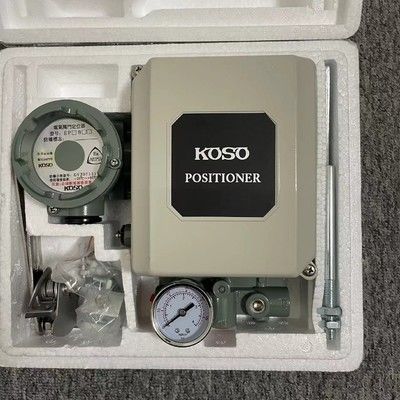

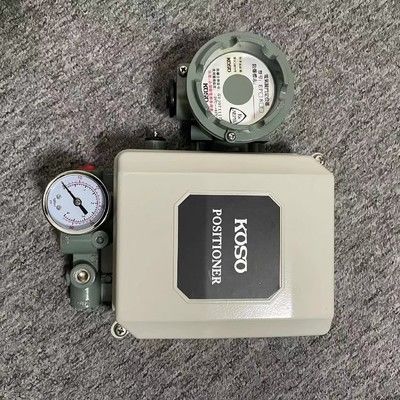

كوسو EPB801 موقف الصمام الكهربائي للموضع الدقيق

كوسو EPB801 موقف الصمام الكهربائي

مقدمة المنتج

جهاز تحديد موقع الصمام الكهربائي Koso EPB801 هو ملحقات حاسمة لصمامات التحكم الهوائية ، مصممة لتنظيم موقع الصمام بدقة في العمليات الصناعية.يتلقى إشارة مدخل 4 ‬ 20 mA DC من جهاز تحكم ويحولها إلى مخرج هوائي لدفع الصمام، في حين أن ردود الفعل الميكانيكية من عمود الصمام تضمن تتبع الموقف الدقيق. يرسل جهاز تحديد الموقع إشارات كهربائية إلى النظام العلوي للمراقبة في الوقت الحقيقي ،مما يجعلها ضرورية لنظم التحكم في الحلقة المغلقةمع هيكل من سبيكة الألومنيوم الصلبة ودرجات مقاومة للانفجارات المتعددة، فإنه يناسب بيئات صناعية متنوعة من -20 درجة مئوية إلى 80 درجة مئوية.

خصائص المنتج

التحكم الدقيق والتغذية الراجعة:

إشارة الدخول: 4 ′′20 mA DC القياسية (مجموعات مقسمة: 4 ′′12 mA / 12 ′′20 mA / 10 ′′50 mA لنماذج EP-15 / 17 / 25 / 27).

ردود الفعل الميكانيكية: يتم تحويل تحرك الجذع إلى إشارات كهربائية لمراقبة النظام في الوقت الحقيقي.

التوافق مع جهاز التشغيل متعدد الأبعاد:

السباق المستقيم: 12 ′′ 100 ملم؛ السباق الزاوي: 0 ′′ 90 درجة.

قابلة للتكيف مع المحركات الصغيرة / الكبيرة من خلال استراتيجيات التحكم في الحمل وتعديلات آلية العجلات.

أداء النيوماتيك:

ضغط مصدر الغاز: 0.14 ∼ 0.16 MPa أو 0.17 ∼ 0.50 MPa.

استهلاك الغاز: 5 NL / min عند 0.4 MPa ؛ تصميم مكبر طاقة منخفض يقلل من استخدام الطاقة.

الدقة والموثوقية:

رد فعل مضاد: < 1٪ ؛ منطقة ميتة: < 0.4٪ لوضع الصمام بدقة.

خصائص الإخراج: خطية (يمكن تكوينها لفتح سريع، نسبة مئوية، إلخ، عن طريق آلية الكام).

الخصائص البيئية والسلامة:

نطاق درجة الحرارة: مقاومة للنار: -20 درجة مئوية 60 درجة مئوية ؛ معيار: -40 درجة مئوية 80 درجة مئوية.

أنواع مضادة للانفجار: نموذج مضاد للاحتراق والعادي متاح.

حماية IP: مناسبة للبيئات القاسية مع رطوبة نسبية ≤90٪.

التصميم والتركيب:

الهيكل: سبيكة الألومنيوم (وزن: 3.5 كجم).

اتصال هوائي: ZG1/4 خيط لسهولة الاندماج الهوائي.

تحويل المضخم: يتحول بسهولة بين العمل الإيجابي / السلبي للمحركات ذات التصرف الواحد.

المعايير التقنية والأداء:

إشارة الدخول: معيار: 4-20 MADC.

تقسيم: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. إيه بي 2527..

عائق المدخل: 250 يورو (4-20 MADC) 100 يورو (10-50 MADC).

السباق الاسمي: السباق المستقيم: 12... 100 ملم، الزاوية: 0-90 درجة...

ضغط مصدر الغاز: 0.14-0.16 mpa 0.17-0.50 mpa.

استهلاك الغاز: 5NL/min (عندما يكون ضغط الغاز 0.4 MPa)...

رد فعل عنيف أقل من 1% منطقة ميتة أقل من 0.4%

خصائص الإخراج: خطية (يمكن تغييرها إلى فتح سريع ، مثل خصائص النسبة)...

درجة الحرارة المحيطة: مقاومة للنار -20- + 60°C النوع العادي -40- + 80°C

الرطوبة النسبية: لا تزيد عن 90%...

النوع المقاوم للانفجار: النوع المقاوم للنار، النوع العادي. واجهة مصدر الهواء ZG1/4...

مادة الحافظة: سبيكة الألومنيوم، الوزن: 3.5 كجم

خصائص جهاز تحديد موقع الصمامات من سلسلة EPB800:

تطبيق على السعة الصغيرة والقدرة الكبيرة المحرك: اعتماد سياسة الصواريخ التحكم في الحمل، واختيار سياسة الصواريخ المقابلة يمكن الحصول على مناسبة لموضع المحرك.

استهلاك الغاز صغير: استهلاك الطاقة للمضخم صغير ، والقدرة كبيرة.

يمكن اختيار خصائص الإخراج: لأن هناك آلية كامي في آلية ردود الفعل ، يمكن اختيار خصائص الإخراج الأخرى غير القياسية.

4أنواع مختلفة من أنماط التغذية الراجعة النموذج المقابلة: طالما أن استبدال جهاز الكام، يمكن استخدامها للمحرك المقابلة التالية.

* محرك السير المباشر: القياسية ------- EPB8O1 * محرك السير الزاوي: القياسية ------. EPB8 02, يمكن تحويلها بسهولة إلى مكبر رد الفعل: عندما يتطلب محرك عمل واحد التحكم في رد الفعل,يمكن بسهولة تحويل مكبر عمل إيجابي إلى مكبر عمل سلبي.
