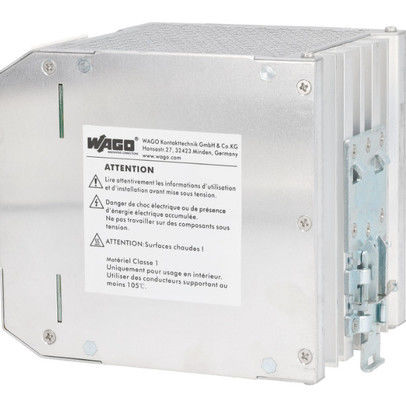

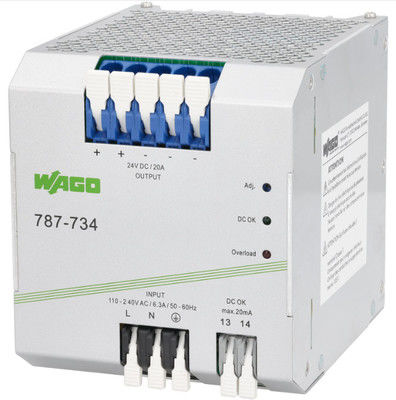

WAGO 787-734 إمدادات الطاقة في الوضع المتحول

WAGO 787-734 إمدادات الطاقة ذات الوضع المُتحرّك

مقدمة المنتج

WAGO 787-734 هو مصدر طاقة عالي الأداء للتحويل المصمم للتطبيقات الصناعية ، ويوفر مخرجًا ثابتًا 24 VDC عند 20 A (480 W) مع تنظيم التوتر الدقيق.مصممة لضمان موثوقية خزانات التحكم، يحتوي على تبريد الحمل الحراري الطبيعي للتركيب الأفقي ، والانتهاء من دون أدوات عن طريق كتل نهاية PCB التي يتم تشغيلها بواسطة الرافعة ،وعزل كهربائي متوافق مع SELV (UL 60950-1) و PELV (EN 60204). يدعم مصدر الطاقة نطاقًا واسعًا من المدخلات (85264 VAC/130373 VDC) ، ويضمن ارتفاعًا منخفضًا (< 100 mV) ، ويتضمن اتصال DC OK لمراقبة النظام.

خصائص المنتج

مواصفات الطاقة:

الخروج: 24 VDC (معدل 22 ′′ 28 فولت) ، 20 A ، 480 W.

مدخل: 85 ′′264 VAC أو 130 ′′373 VDC، مرحلة واحدة، 47 ′′63 Hz (0 Hz متوافق).

الكفاءة: عامل الطاقة ≥0.94 (230 فاك) / ≥0.98 (115 فاك) مع PFC النشط.

الأداء والحماية:

الدقة: انحراف التحكم ≤ 1٪ ، التردد المتبقي ≤ 100 ملف (من ذروة إلى ذروة).

معالجة الحمل الزائد: وضع الطاقة الثابتة (1.15 × 1.4x التيار الاسمي) ، إغلاق الدائرة القصيرة مع إعادة التشغيل التلقائي.

إيقاف التشغيل الرئيسي: ≥20 ms عند 230 VAC لتحقيق الاستقرار المؤقت.

التصميم والتركيب:

التبريد: الحمل الطبيعي عند تركيبه أفقياً.

إنهاء: كتلة نهاية للوح الالكتروني بدون أدوات تعمل بالرافعة للتوصيل السريع.

التثبيت: تصميم مغلف لاستخدام خزانة التحكم.

السلامة الكهربائية والامتثال:

العزل: SELV (UL 60950-1) ، PELV (EN 60204).

التيار الداخلي: ≤30 A؛ التيار الصافي ≤2 mA.

المراقبة والاتصال:

اتصال DC OK: إشارة التبديل الخالية من الارتداد عبر المزج الضوئي لإشارة حالة النظام.

البيئة والجسدية:

الأبعاد: 6.00 ملم مربع (راجع ورقة البيانات للحصول على الحجم الدقيق).

التشغيل: مناسبة للبيئات الصناعية مع ضبط درجة الحرارة المستقرة.
