Air Vortex Insertion Type Flow Meter Simple Structure Flange Installation

Air Vortex Insertion Type Flow Meter Simple Structure Flange Installation

compressed air flow meter,insertion type flow meter

insertion type flow meter

Place of Origin:

China

اسم العلامة التجارية:

KACISE

إصدار الشهادات:

ISO / CE / Explosion-proof

Model Number:

KVF Series

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
الضغط:
1.6 ميجا باسكال، 2.5 ميجا باسكال، 4.0 ميجا باسكال (خاص)
قطرها:
DN15 ~ DN1800
الحرارة:
-20 درجة مئوية - +160 درجة مئوية
إمدادات الطاقة:
24VDC ، 220VAC
تواصل:
RS-485 / مودبوس، هارت
الدقة:
±1.0% (قياسي)
إشارة الخروج:
4 ~ 20 مللي أمبير
التثبيت:
شفة، المشبك، الموضوع، الإدراج
متوسطة:
البخار، البخار المشبع، ثاني أكسيد الكربون، الهواء، هواء البوصلات، بخارات أخرى
لغة:
الصينية والإنجليزية
إبراز:

compressed air flow meter,insertion type flow meter

,

insertion type flow meter

شروط الدفع والشحن
Minimum Order Quantity
1pc
الأسعار
قابل للتفاوض
Packaging Details
Carton / Wooden box
Delivery Time
7 Working days
Payment Terms
L/C, D/A, D/P, T/T, Western Union, MoneyGram
وصف المنتج

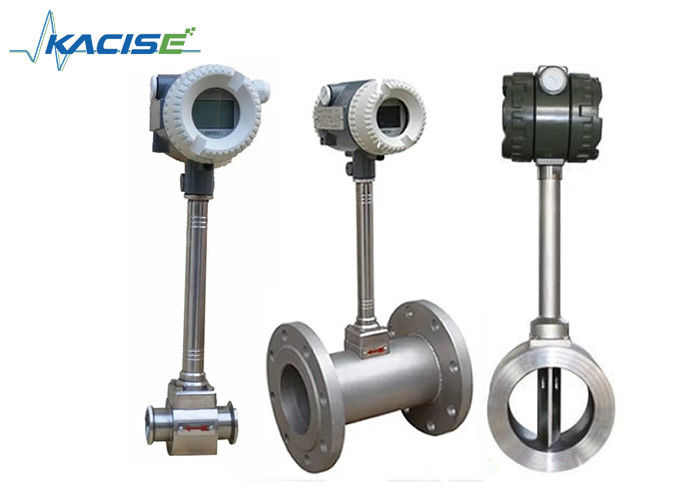

شاشة LCD شاشة عن بعد والتحكم 4-20MA غاز البخار الطبيعي عداد تدفق الدورانAir Vortex Insertion Type Flow Meter Simple Structure Flange Installation 0

مقدمة



يعتمد مقياس تدفق الدوران على مبدأ "دوران كارمان"، وهو استخدام بلورة كهربائية جزئية كعنصر قياس لأدوات قياس تدفق لعدة أنواع من الغازات والبخار،قياس تدفق السائل. سلسلة LUGB من مواصفات مقياس تدفق الدوران من DN15 إلى DN600 ، مقياس تدفق الدوران وفقًا للخصائص الهيكلية إلى مقياس تدفق الدوران في الأنابيب الكاملة ومقياس تدفق الدوران.وفقا للإشارات المختلفة الخروج يمكن تقسيمها إلى وضع انبعاثات نبض الإشعاع والخروج حاليا القياسية من جهاز الإرساليمتلك الجهاز ميزة نطاق قياس تدفق واسع، ودقة عالية،بنية بسيطة،فقدان ضغط صغير،عدم وجود أجزاء متحركة،الخ.يتم تطبيقه على قياس التدفق الفوري وتدفق السائل الكلي في أنابيب مغلقة.



مقياس تدفق الدوران في الهيكل

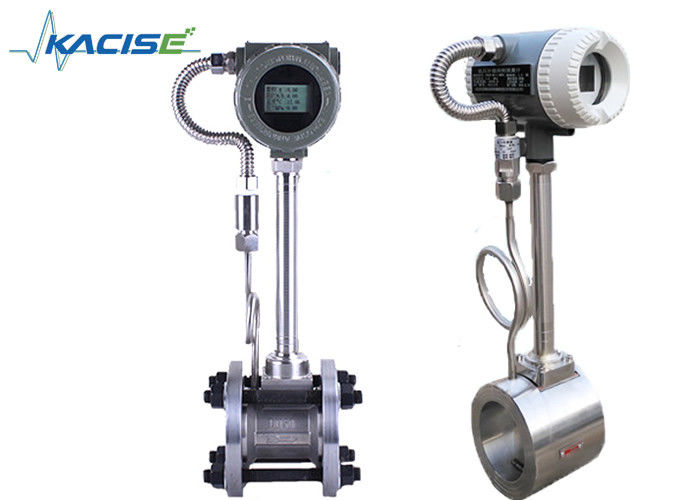

Air Vortex Insertion Type Flow Meter Simple Structure Flange Installation 1

Fالمواد الغذائية



القياس مستقل عن كثافة السائل، اللزوجة، الرطوبة، temperature pressure and conductivity There are no obstacle parts in the measuring tube no pressure loss to the tube of which the straight part is of low requirement The sensor with grounded electrode gurantees the grounding wellThe sensor with advanced processing technology is of nice resistance to the negative pressure.
1بسيطة وصلبة، لا أجزاء متحركة، والموثوقية العالية، والعمل على المدى الطويل مستقرة جدا
2. صفر الانجراف، دقة عالية
3فقدان الضغط صغير وسهل الحفاظ عليه
4نطاق القياس، نطاق يصل إلى 1: 15
5مجموعة واسعة من التطبيقات ، يمكن قياس تدفق الغاز والسائل والبخار
6نطاق واسع لدرجات الحرارة التشغيلية: -40 °C إلى 350 °C درجة حرارة عالية
7إشارة نبض الخروج أو إشارة التيار، سهلة الاستخدام مع الكمبيوتر وغيرها من الأنظمة الرقمية



المعلمات



قطر الأنابيب DN15 ~ DN1800
مواد العدادات 1Cr18Ni9Ti
الضغط الاسمي (Mpa) 1.6Mpa؛ 2.5Mpa؛ 4.0Mpa
درجة الحرارة المتوسطة المقاسة (°C) -40~+250°C؛ -40~+350°C
الظروف البيئية درجة الحرارة:-10~+55°C، الرطوبة 5%~90%, الضغط: 86~106Kpa
فئة الدقة السائل: القراءة ± 0.5
لقياس الغاز أو البخار: القراءة ± 1.0,±1.5
نسبة التراجع 1:10;1:15
معامل فقدان الضغط Cd<26
إشارة الخروج 4-20mA أو نبض
إمدادات الطاقة

جهاز الاستشعار: +12VDC، +24VDC

جهاز إرسال: +24VDC

في العرض: بطارية 3.2 فولت

خطوط نقل الإشارات STVPV3×0.3 ((ثلاثة أسلاك) ، 2×0.3 ((سلكان)
التثبيت شاشة التشغيل المتكاملة أو اتصال الشاشة
مسافة الإرسال ≤ 500m
واجهة خط الإشارة خيط ذكر M20 × 1.5
مستويات الانفجار المادة 6
فئة الحماية IP65
السماح بتسارع الاهتزاز 1.0g
