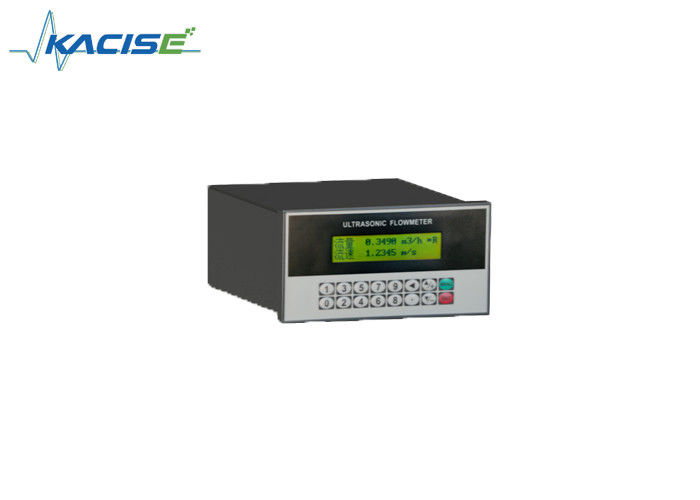

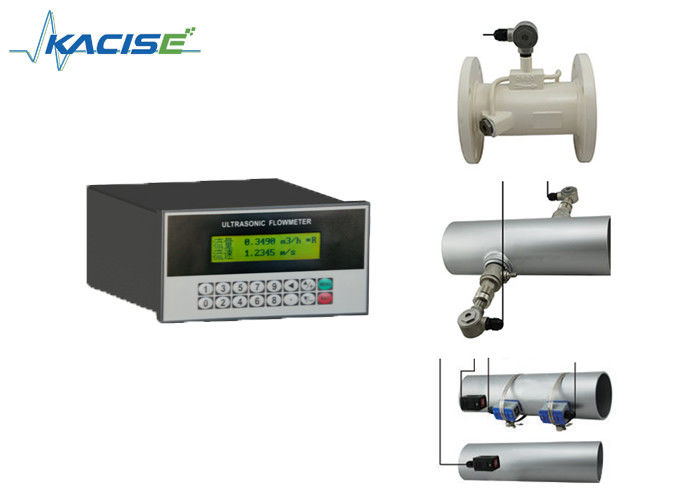

عداد تدفق بالموجات فوق الصوتية مثبت على لوحة مع إمدادات طاقة مزدوجة الاتصال RS485

الجزء المضيف

المبدأ

فجوة وقت بالموجات فوق الصوتية

الدقة

± 1%

العرض

2*20 حرف LCD مع الضوء الخلفي، دعم لغة الصينية والإنجليزية وإيطاليا مقايض الأبعاد:170*180*56cm

مخرج الإشارة

1 طريق 4 ~ 20mA الخروج، المقاومة الكهربائية 0 ~ 1K، الدقة 0.1٪

خروج نبضات OCT في اتجاه واحد ((عرض النبضات 6 ~ 1 0 0 ms،المعيار الافتراضي هو 2 0 0 ms)

1 طريق خروج رلاي

مدخل الإشارة

3 طريق 4 ~ 20mA مدخل، دقة 0.1٪، إشارة الاستحواذ مثل درجة الحرارة والضغط ومستوى السائل

توصيل محول درجة الحرارة Pt100، يمكن الانتهاء من قياس الحرارة / الطاقة

واجهة البيانات

عزل الواجهة المتسلسلة RS485 ، وتحديث برنامج مقياس التدفق بواسطة الكمبيوتر ، ودعم MODBUS ، METER-BUS وما إلى ذلك.

كابل

الكابلات الملتوية، بشكل عام، طولها أقل من 50 متر.
اختر الاتصال RS485، مسافة الإرسال يمكن أن تتجاوز 1000 متر.

حالة الأنابيب

مواد الأنابيب

الحديد، الفولاذ المقاوم للصدأ، الحديد الصلب، النحاس، أنابيب الاسمنت، PVC، الألومنيوم، منتجات الفولاذ الزجاجي، الغطاء مسموح به.

قطر الأنابيب

15~6000ملم

أنابيب طولها مستقيم

يجب أن يكون تثبيت المحول مُرضياً: أعلى 10D، أسفل 5D، 30D من المضخة.

متوسطة

نوع السائل

المياه، مياه البحر، مياه الصرف الصحي، النفط، المواد الكيميائية (الكحول، الأحماض، الخ) ، مياه النفايات النباتية والسوائل الأخرى

الحرارة

-30~160 درجة مئوية

الغموض

العاشرة مساءً ليس الكثير من الحلويات

سرعة التدفق

0~±10m/s

البيئة

الحرارة

المضيف: -20~60°C؛ جهاز الاستشعار: -30~160°C

الرطوبة

المضيف: 85%RH، مستشعر التدفق: IP68، أقل من 2m تحت الماء

إمدادات الطاقة

DC8 ~ 36V أو AC85 ~ 265V ((اختياري)

الاستهلاك

1.5W
