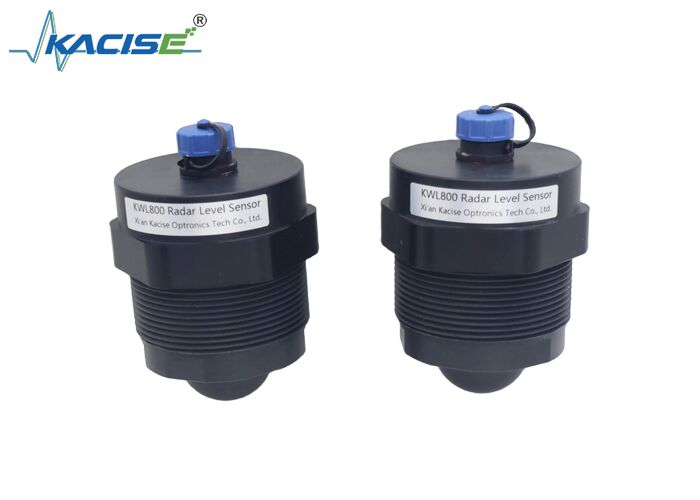

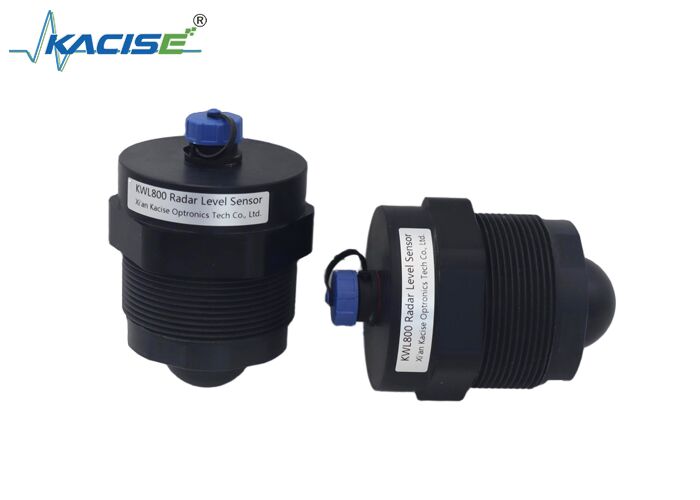

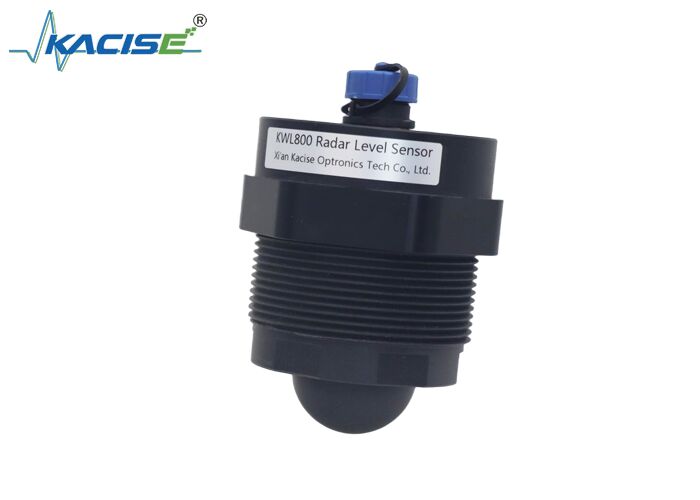

مستشعر مستوى المياه من رادار KWL800 مع تردد 80 غيغاهرتز 20 متر من نطاق القياس ومحفظة PTFE

مستشعر مستوى المياه بالرادار KWL800 هو مستشعر طورته شركتنا لقياس مستوى المياه والسوائل. يمكن استخدامه أيضًا لقياس المسافة للمواد الصلبة. يمكن أن يصل الحد الأقصى لتقييم الحماية للجهاز إلى IP68. يوفر المستشعر خرج 4-20 مللي أمبير اختياري وخرج مرحل. تشمل واجهات الاتصال RS485 أو UART، ويستخدم بروتوكول Modbus RTU القياسي. يمتلك المنتج نطاق قياس أقصى يصل إلى 20 مترًا، مع منطقة عمياء دنيا تبلغ 6 سم.

• شريحة RF مطورة ذاتيًا
• يستخدم تقنية FMCW (موجة مستمرة معدلة التردد)
• إشارة الموجة المليمترية ذات الاختراق القوي، مناسبة للبيئات المعقدة
• حجم جهاز مدمج مع خيط تثبيت متري، سهل التركيب
• نطاق قياس يصل إلى 20 مترًا
• زاوية شعاع أقل من 3 درجات
• غلاف PTFE، مقاوم للتآكل

1. فحص تفريغ الجهاز
   • بعد استلام المنتج، تحقق مما إذا كانت العبوة سليمة. قم بإزالة الجهاز من العبوة وتأكد من اكتمال جميع الملحقات.
   • اقرأ دليل المنتج بعناية.
   • تحقق مما إذا كان مظهر الجهاز تالفًا.

   إذا تم العثور على أي مشاكل، يرجى الاتصال بنا على الفور للحصول على المساعدة.

2. فحص بيئة التركيب
   • تحقق مما إذا كانت هناك أي أجسام تتداخل ضمن زاوية الشعاع مباشرة أسفل الجهاز.
   • كما هو موضح في الشكل، بعد التركيب، يجب أن تكون الموجات الكهرومغناطيسية المنبعثة من الجهاز عمودية على السطح المقاس.

3. طريقة التركيب

   كما هو موضح في الشكل أدناه، قم بتثبيت المنتج على حامل التثبيت.



• يجب أن يكون موضع تثبيت المستشعر مستقرًا قدر الإمكان لتجنب الاهتزاز، ويجب أن تكون البيئة أسفل المستشعر مفتوحة قدر الإمكان.
• يجب أن تكون المسافة الدنيا بين المستشعر وسطح السائل المقاس أكبر من 30 سم.
• يجب أن تكون المسافة بين المستشعر وحافة الخزان أو المسبح أو ضفة النهر أكبر من 0.5 متر.
• اختر موقعًا يكون فيه تقلب سطح الماء صغيرًا لتركيب المستشعر، لتجنب انخفاض دقة القياس أو القياسات غير الطبيعية الناتجة عن أمواج سطح الماء.
