اسم العلامة التجارية:
ABB
رقم الموديل:
FEF121 وFEF181
FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

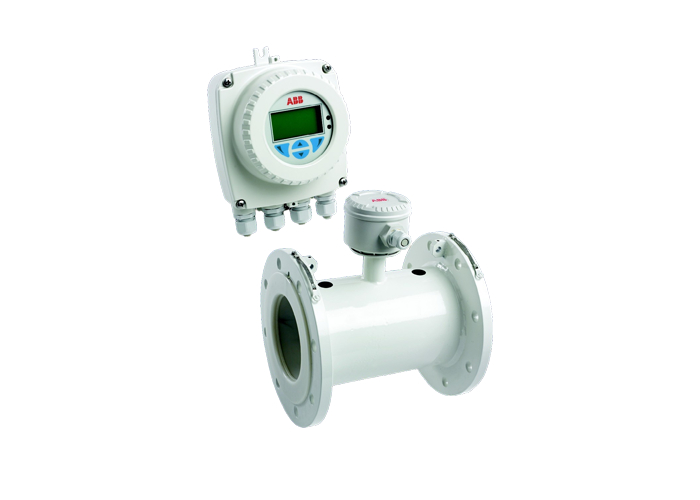

(واتر ماستر)هو أحدث جيل من مقاييس التدفق الكهرومغناطيسية من ABBصناعات المياه والصرف الصحي.
أنها توفر دقة لا مثيل لها، والاستقرار، والموثوقية، مما يجعلهاالحل المثالي لقياس التدفقفي محطات معالجة المياه وشبكات التوزيع وأنظمة الصرف الصحي.
معجهاز إرسال ذاتية المعايرة,تصميم أجهزة الاستشعار القابلة للدفن والغوص، والتشخيص المتقدمويتمثل WaterMaster في معيار تقنية قياس التدفق الحديثةأداء طويل الأمد مع الحد الأدنى من الصيانة.
المواصفات التقنية
| الفئة | البند | المواصفات |
| المواصفات الوظيفية | قيود الضغط | حسب تصنيف الجهاز |
| الحدود الحرارية | درجة الحرارة المحيطة: جهاز إرسال عن بعد -20 إلى 70 درجة مئوية (-4 إلى 158 درجة فهرنهايت) ؛ جهاز إرسال متكامل -20 إلى 60 درجة مئوية (-4 إلى 140 درجة فهرنهايت) | |
| درجة حرارة العملية: -6 إلى 70 درجة مئوية (21 إلى 158 درجة فهرنهايت) | ||
| حماية البيئة | التصنيف: IP68 (NEMA 6) إلى عمق 10 متر (33 قدم) ، صندوق محطة مغلق بالكامل | |
| التوصيل | > 5 μS/cm | |
| تركيب جهاز الإرسال | متكاملة أو بعيدة | |
| الاتصالات الكهربائية | غدد 20 ملم، 1⁄2 في NPT، غدد 20 ملم مدرعة | |
| كابلات أجهزة الاستشعار | كابل ABB WaterMaster ، قياسي أو مدرع ؛ أقصى طول 200 متر (660 قدم) | |
| المواصفات الفيزيائية الأجزاء الرطبة | مادة الغطاء | البولي بروبيلين (DN40 ̇200) ، البلازمير (DN250 ̇2200) ؛ WRAS المدرجة؛ ACS و NSF61 المعتمدة (الأحجام DN40 ̇200 معلقة) |
| مادة الكترود | الفولاذ المقاوم للصدأ 316 ، Hastelloy C ، التيتانيوم (مواد أخرى متوفرة عند الطلب) | |
| حلقات التربة | غير مطلوب | |
| لوحات الحماية | غير مطلوب | |
| شروط التثبيت | أعلى التيار ≥ 5D؛ أسفل التيار ≥ 2D | |
| فقدان الضغط | < 0.25 بار عند Q3 (DN40 ¥200) ؛ ضئيل عند Q3 (DN250 ¥2200) | |
| الأجزاء غير المبللة | مادة الشبكة | فولاذ الكربون |
| مواد السكن | فولاذ الكربون (DN40~200 و DN700~2200) ؛ البلاستيك (DN15~600) | |
| مادة مربع المحطة | من الفولاذ المقاوم للصدأ أو الألومنيوم | |
| مادة الغدة الكابل | من البلاستيك أو النحاس | |
| المواصفات الوظيفية | إمدادات الطاقة | التيار الكهربائي الرئيسي: 85265 فولت AC @ < 7 VA ؛ الجهد المنخفض: 24 فولت AC ± 10 ٪ / 30 ٪ @ < 7 VA ؛ DC 24 V ± 30 ٪ @ < 0.4 A |
| مخرجات النبض / التردد | واحدة مخصصة ، واحدة قابلة للتكوين ؛ تردد الخروج القصوى 5.250 هرتز ؛ تصنيف 30 فولت @ 220 مآ مجمع مفتوح ؛ معزول بالكهرباء الكهربائية | |
| إخراجات الإنذار / المنطق | واحدة مخصصة ، واحدة قابلة للتكوين ؛ تصنيف 30 فولت @ 220 mA مجتمع مفتوح ؛ معزولة غالفاني | |
| الناتج الحالي | 4×20 مآ أو 4×12/20 مآ؛ أقصى مقاومة حلقة 750 Ω؛ معزولة غالفانيا؛ بروتوكول هارت v5.7 | |
| مستويات الإشارة | NAMUR NE 43 (3.8~20.5 مآ) ؛ إنذار منخفض 3.6 مآ؛ إنذار مرتفع 21.8 مآ | |
| دقة إضافية | ± 0.1 ٪ من القراءة | |
| معامل الحرارة | عادة < 20 ppm/°C | |
| الاتصالات الكهربائية | غدد 20 ملم، 1⁄2 في NPT، غدد 20 ملم مدرعة | |
| الحدود الحرارية | البيئة -20 إلى 60 درجة مئوية (-4 إلى 140 درجة فهرنهايت) ؛ معامل < 10 ppm/°C @ Vel ≥ 0.5 m/s | |
| حماية البيئة | الرطوبة 0~100 ٪؛ تصنيف IP67 (NEMA 4X) إلى عمق 1 متر | |
| أمان مضاد للتلاعب | مفتاح داخلي + ختم أمني خارجي يمنع الوصول غير المصرح به | |
| اللغات | الإنجليزية، الفرنسية، الألمانية، الإيطالية، الإسبانية | |
| منفذ خدمة الأشعة تحت الحمراء | محول USB (إكسسوار) ؛ متوافق مع USB 1.1 و 2.0 ؛ برنامج التشغيل للكمبيوتر الشخصي فقط ؛ متوافق مع Windows 2000 / XP / Vista |
التطبيقات
معلومات الطلب
مقياس تدفق الكهرومغناطيسي WaterMaster FEF121 و FEF181
| الاختلاف الرقم الرقم | 1....6 | 7..9 | 10 | 11 | 12 | 13 | 14.15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| نظام مقياس تدفق، حفرة كاملة، إرسال بعيد |
FEF121 | ||||||||||||||||||
| الحفرة الكاملة، للاستخدام مع WaterMaster جهاز إرسال / جهاز تحكم عن بعد |
FEF181 | ||||||||||||||||||
| قطر الحفر DN 250 (10 بوصة) DN 300 (12 بوصة) DN 350 (14 بوصة) DN 400 (16 بوصة) DN 450 (18 بوصة DN 500 (20 بوصة DN 600 (24 بوصة) DN 700 (28 بوصة) DN 760 DN 800 (32 بوصة DN 900 (36 بوصة DN 1000 (40 بوصة) DN1050 (42 بوصة) DN 1100 (44 بوصة) DN 1200 (48 بوصة) DN 1400 (54 بوصة DN 1500 (60 بوصة) DN 1600 (66 بوصة) DN 1800 (72 بوصة DN 2000 (80 بوصة) DN 2200 (84 بوصة غيرها |
250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999 |
||||||||||||||||||
| تصميم الإلكترود الايلاستومير إيلاستومر مع موافقة ACS غيرها |
ك (ل) Z |
||||||||||||||||||
| تصميم الإلكترود المعيار غيرها فقط |
1 9 |
||||||||||||||||||
| مواد الكهرباء القياسية الفولاذ المقاوم للصدأ 316Ti (1.4571) الهيستيلو C-276 (FEF121 ️ DN350 إلى DN2200 فقط) غيرها |
S E Z |
||||||||||||||||||
| ملحقات التربة المعيار لوحة الأرض واحدة لوحة أرضية غيرها |
1 3 4 9 |
||||||||||||||||||
| نوع اتصال العملية الأطراف من فئة ASME 150 الأطراف من فئة AWWA B أجهزة الدرجة D AWWA أجهزة الحبال AS 4087 الفئة 16 ISO 7005 PN16 |
A1 C1 C2 E1 S2 |
||||||||||||||||||
| مواد اتصال العملية شرائح الفولاذ الكربوني غيرها |
ب Z |
||||||||||||||||||
| شهادات الاستخدام القياسية (بدون PED) مراقبة المواد مع شهادة التفتيش 3.1 مطابقة لمعيار EN 10204 غيرها |
1 2 9 |
||||||||||||||||||
| نوع المعايرة الدقة القياسية 0.4 ٪ دقة محسنة 0.2% معايرة المصنع المشهود تحويل الحفظ للمياه الباردة/المياه العادمة (معايرة مع شهود) (FEF181 فقط) UKAS/NAMAS (FEF181 فقط) غيرها |
أ ب م ن يو Z |
||||||||||||||||||
| تثبيت نطاق درجة الحرارة / نطاق درجة الحرارة المحيطة التصميم القياسي / 20... 60 درجة مئوية |
1 | ||||||||||||||||||
| اللغة الإنجليزية الألمانية الفرنسية الإسبانية الإيطالية |
أ د G ك ن |
||||||||||||||||||
| بدون كابل إشارة فقط FEF181 كابل طوله 5 أمتار كابل طوله 10 أمتار 20 متر (60 قدم) كابل كابل طوله 30 متر (100 قدم) كابل 50 متر (165 قدم) 80 متر (260 قدم) كابل كابل 100 متر (325 قدم) كابل 150 متر (490 قدم) الطول الخاص > 150 م (> 490 قدم) (و/أو كابل مدرّع فقط FEF181) |
0 1 2 3 4 5 6 7 8 9 |
||||||||||||||||||
| شهادة حماية من الانفجار الغرض العام (تصميم غير EX) غيرها (FEF181 فقط) |
أ Z |
||||||||||||||||||
| جهاز إرسال من فئة الحماية / جهاز استشعار من فئة الحماية IP67 (NEMA 4X) / IP68 (NEMA 6X) IP67 (NEMA 4X) / IP68 (NEMA 6X) غيرها (FEF181 فقط) |
2 3 9 |
||||||||||||||||||
| خطوط الكابلات * M20 × 1.5 NPT 1/2 في M20 SWA مدرعة غيرها (FEF181 فقط) |
أ ب د Z |
||||||||||||||||||
| إمدادات الطاقة بدون (FEF181 فقط) 100... 230 فولت AC، 50 هرتز (FEF121 فقط) 24 فولت AC أو 24 فولت DC، 50 هرتز (FEF121 فقط) 100... 230 فولت AC، 60 هرتز (FEF121 فقط) 24 فولت AC أو 24 فولت DC، 60 Hz (FEF121 فقط) |
0 1 2 3 4 |
||||||||||||||||||
| نوع إشارة الدخول والخروج HART + 20 mA + نبض + مخرج اتصال (FEF121 فقط) بدون (FEF181 فقط) |
أ Y |
||||||||||||||||||
| نوع التكوين / نوع التشخيص الإعدادات الافتراضية المصنعة / التشخيص القياسي |
1 | ||||||||||||||||||
