اسم العلامة التجارية:
Honeywell
رقم الموديل:
سلسلة جي كي إي

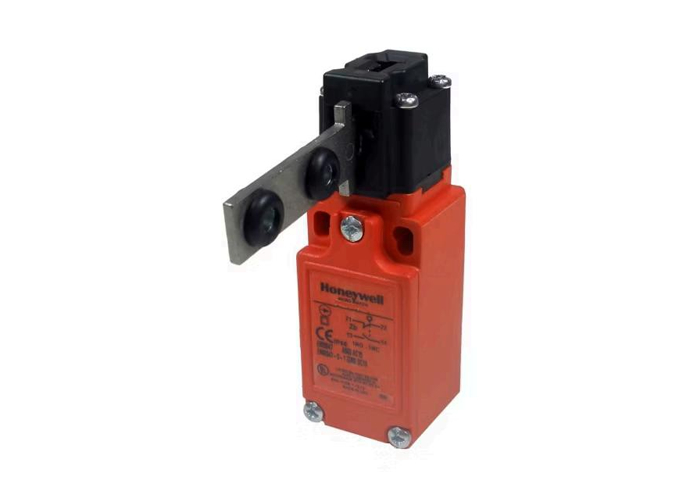

غطاء البوليستر المملوء بالزجاج مع تركيب IEC 20 مم. معتمد CULus ، CE ، SIL3. معدل IP66/67 و NEMA 1 ، 4X (داخلي) ، 12 ، 13. يحتوي على جهات اتصال فضية.
الـمفتاح أمان من سلسلة GKEيوفر موثوقية متزايدة لتطبيقات الحماية الصلبة للسلامة في حزمة مضغوطة وفعالة من حيث التكلفة. يحتوي على اتصالات أمان فتح إيجابي وتكوينات اتصال متعددة،يسمح رأس GKE الدوار بتشغيل جهاز التشغيل من خمسة اتجاهاتيحتوي المفتاح على عزل مزدوج وفقًا لـ IEC 60947-5-1 ، وله خيار من اثنين من أجهزة التشغيل القياسية.
| رقم الجزء | الوصف |
|---|---|
| GKEA01L | ميكرو سويتش GKE السلسلة دخول مزدوج مفتاح يعمل على مفتاح السلامة، 1NC1NO فتح مباشر، عمل سريع، 12 NPT، البلاستيك، الاتصالات الفضية |
| GKEA03L | الحد الأمن التبديل الضريبة الثقيلة |
| GKEA06L | ميكرو سويتش GKE سلسلة دخول مزدوج مفتاح يعمل على مفتاح السلامة، 2NC فتح مباشر، العمل البطيء، 12 NPT، البلاستيك، الاتصالات الفضية |
| GKEC01L | ميكرو سويتش GKE السلسلة دخول مزدوج مفتاح يعمل على مفتاح السلامة، 1NC1NO فتح مباشر، عمل سريع، 20 مم، البلاستيك، الأربعة جهات الاتصال |
| GKEC03L | ميكرو سويتش GKE سلسلة دخول مزدوج مفتاح يعمل على مفتاح أمان، 1NC1NO فتح مباشر، العمل البطيء، كسر قبل الصنع (B.B.M.) ، 20 مم، البلاستيك، الأضواء الفضية |
| الخصائص | المعلم |
|---|---|
| الوصف | مفتاح إدخال مزدوج يعمل على مفتاح الأمان |
| شهادات الوكالة | CE، DOC A340 cULus، الملف E37138 CCC، شهادة # 2011010305489827 SIL، مرجع SIRA FSP 09009/02 |
| مواد السكن | البوليستر الحراري البلاستيكي المملوء بالزجاج |
| مادة مفتاح جهاز التشغيل | الفولاذ المقاوم للصدأ |
| اتصال كهربائي | 20 ملم أو 0.5-14 قناة NPT مع كل نقطة الأسلاك في مفتاح خرطوشة نهاية متعرجة |
| خيارات الاتصال / التبديل 1 | 1NC/1NO بطيئة العمل BBM، 1NC/1NO سريعة العمل، 2NC بطيئة العمل |
| تصميم الاتصال | انقطاع مزدوج ، منفصل كهربائياً (Zb) |
| مادة الاتصال | سبائك الفضة |
| القيم الكهربائية | انظر الجدول 2 |
| فئة الاستخدام | 1NC/1NO: AC-15، A600؛ DC13-Q300 2NC: AC-15، A300؛ DC13-Q300 |
| الجهد التشغيلي الاسمي (Ue) | 1NC / 1NO: 120 Vac ، 240 Vac ، 600 Vac ، 125 Vdc ، 250 Vdc 2NC: 120 Vac ، 240 Vac ، 125 Vdc ، 250 Vdc |
| التيار التشغيلي المسموح به (Ie) | 1NC/1NO: 6A، 3A، 1.2A، 0.552NC: 6A، 3A، 0.55A، 0.27A |
| التيار الحراري (Ith) | 10 أ |
| العزل الاسمي (Ui) | 1NC/1NO: 600 فولت 2NC: 300 فولت |
| الجهد المقاوم للاندفاع المسموح به (Uimp) | 2500 فولت |
| جهاز الحماية من الدوران القصير | مصدر التأمين من الفئة ج، 10 A/600 فولت |
| درجة التلوث | 3 |
| الختم البيئي | IP 66/67؛ NEMA 1، 4X (داخلية) ، 12، 13 |
| درجة حرارة العمل | -25 درجة مئوية إلى 85 درجة مئوية |
| الصدمة | 50 غرام لكل IEC 60068-2-27 |
| اهتزاز | 10 غرام لكل IEC 60068-2-6 |
| MCTF (الحياة الميكانيكية) | 15,930،000 دورة |
| MCTF (الحياة الكهربائية) | >25000 دورة مع حد ثقة من جانب واحد بنسبة 75٪ |
| قدرة SIL 2 | SIL3 قادرة مع HFT=1 مع مراعاة IEC 61508-2:2010 السلامة الوظيفية |
| فترة اختبار الاختبار | سنة واحدة |
| فئة التسمية والاستخدام | التيار التشغيلي المسموح به Ie (A) عند الجهد التشغيلي المسموح به Ue (V) | 24 فولت | 120 فولت | 240 فولت | 380 فولت | 480 فولت | 500 فولت | 600 فولت |
|---|---|---|---|---|---|---|---|---|
| AC-15 | A300 | - | 6 أ | 3 أ | - | - | - | - |
| AC-15 | A600 | - | 6 أ | 3 أ | 1.9 أ | 1.5 أ | 1.4 أ | 1.2 أ |
| دي سي 13 | Q300 | 2.8 أ | 0.55 أ | 0.27 أ | - | - | - | - |
