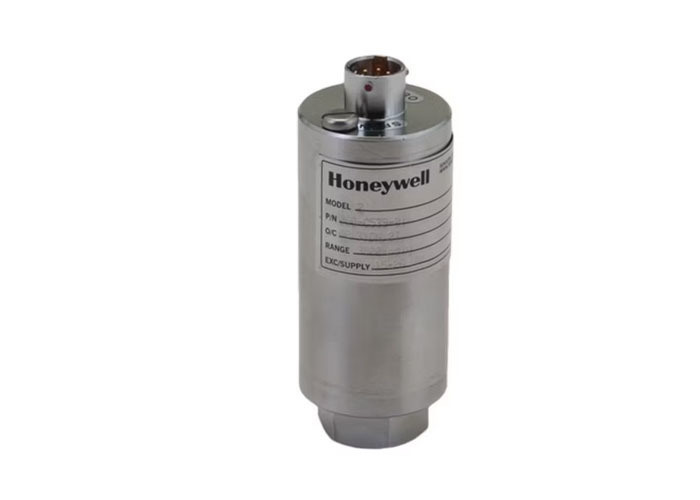

محول ضغط هونيول نموذج Z مع دقة 0.25% 0.5 إلى 60.000 psig / a النطاق والبناء من الفولاذ المقاوم للصدأ ((رقم الجزء:060-0761-17ZG-04/060-0761-20ZG-01/060-0761-25ZG-01)

0.5 psig/a إلى 60,000 psig/a. ±0.25% دقة النطاق الكامل.

محولات الضغط Model Z هي مستشعرات صناعية متينة مصنوعة من الفولاذ المقاوم للصدأ 17-4 PH (المادة المبللة للنطاقات التي تصل إلى 2000 رطل لكل بوصة مربعة) أو الفولاذ المقاوم للصدأ 15-5 PH (المادة المبللة للنطاقات 2000 رطل لكل بوصة مربعة وأكثر). تم تصميم هذه المحولات للتطبيقات الصعبة التي تتطلب دقة عالية وثباتًا في القياس، وهي تغطي نطاقات ضغط من 0.5 رطل لكل بوصة مربعة إلى 60,000 رطل لكل بوصة مربعة وتستخدم جسور قياس إجهاد كاملة بأربعة أذرع 350 أوم.

متوفرة مع خيارات تكوين متعددة بما في ذلك التشغيل في درجات الحرارة الممتدة، والإنهاءات الكهربائية المختلفة، والمواد المبللة، والمخرجات عالية المستوى (5 Vdc، 10 Vdc، أو 4 mA إلى 20 mA). تتميز معظم طرازات الإخراج عالية المستوى بدوائر معايرة تحويل داخلية قياسية لإعداد نظام المستشعر إلى البيانات بشكل مبسط. تتيح شريحة معايرة التوقيع الداخلية الاختيارية التكوين التلقائي مع مؤشر رقمي رباعي أو اثني عشر قناة من طراز SC.

يشير تصميم Model Z القائم على مقياس الإجهاد إلى الغشاء الأساسي لاستشعار الضغط إلى الغلاف الجوي، مما يحافظ على صفر مستقر بغض النظر عن الظروف البيئية. يتميز الإصدار المطلق بغرفة مرجعية مفرغة بالكامل ومُلحمة لتحقيق ثبات استثنائي على المدى الطويل.

• 0.25% دقة
• 0.005%FS/°F تأثير درجة الحرارة
• 0.5 psig/a إلى 60,000 psig/a نطاق
• خيارات إخراج متعددة: mV/V، 4-20 mA، 0-5 Vdc، أو 0-10 Vdc
• بناء من الفولاذ المقاوم للصدأ ملحوم بالكامل
• آمن جوهريًا (خيار 2N فقط)
• معتمد من CE
