اسم العلامة التجارية:
Honeywell
إصدار الشهادات:
ce
رقم الموديل:
434 ، 435 ، 437

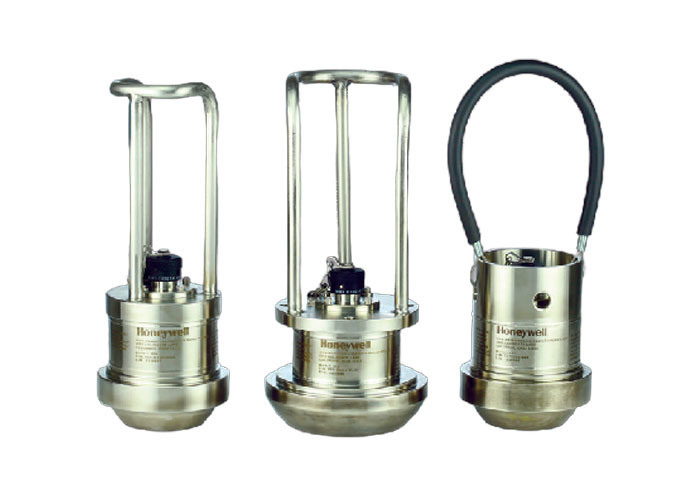

تم تصميم أجهزة استشعار ضغط اتحاد الجناح/اتحاد المطرقة 434/435/437 لتطبيقات النفط والغاز الصعبة بما في ذلك أنظمة التحفيز والتدوير. تتميز هذه المحولات بهيكل من الفولاذ المقاوم للصدأ ملحوم بالكامل مع غشاء مستشعر متكامل وتركيب اتحاد الجناح، مما يوفر سلامة محكمة متفوقة ويقلل من تسرب الوسائط مقارنة بالتصميمات متعددة القطع.
التحمض، ومشعب الاختناق، والتكسير والتثبيت، والقياس أثناء الحفر (MWD)، ومضخات الطين/تسجيل الطين، وتطوير واستخراج الآبار الجديدة، وحفر النفط والغاز، وشاحنات الخدمة والأسمنت، والأنابيب العمودية، والتحفيز، وقياس رأس البئر.
| مميزة | المعلمة |
|---|---|
| نطاقات الضغط (موديلات 435/437) | 0-20,000 رطل لكل بوصة مربعة؛ 0-1350 بار (ضغط العمل يقتصر على 15000 رطل لكل بوصة مربعة/1000 بار) |
| نطاقات الضغط (موديل 434) | 0-20,000 رطل لكل بوصة مربعة؛ 0-1,350 بار |
| دقة | دقة عالية: ±0.1% FSS (موديل 435)؛ الدقة القياسية: ±0.2% الخدمة الثابتة الساتلية |
| معايرة | معايرة قياسية من 5 نقاط؛ خيارات 10/20 نقطة متاحة |
| الإخراج | 4-20 مللي أمبير، سلكين |
| دقة | لانهائي |
| مميزة | المعلمة |
|---|---|
| درجة الحرارة، التشغيل | -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت] |
| درجة الحرارة، التعويض | -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت] |
| تأثير درجة الحرارة، صفر | <±0.018% FSS/درجة مئوية [0.01% FSS/درجة فهرنهايت] |
| تأثير درجة الحرارة، تمتد | <±0.018% قراءة/درجة مئوية [0.01% قراءة/درجة فهرنهايت] |
| تأثير درجة الحرارة، الختم | IP68 / نيما 6P |
| مميزة | المعلمة |
|---|---|
| وسائط | خدمة التآكل والكشط، Inconel® X-750 أو Inconel® 718 المتوافق مع NACE |
| الزائد وآمنة | معدل ضغط كامل بنسبة 150% أو حد تركيب Weco® 1502 |
| الزائد، انفجار | معدل ضغط كامل بنسبة 250% أو حد تركيب Weco® 1502 |
| منفذ الضغط | اتحاد الأجنحة Weco® 1502 و2002 و2202، أنبوب 51 مم [2 بوصة]، طرف فرعي ذكر |
| الوزن (تقريبا) | 4.85 رطل [2.2 كجم] |
| رقم الجزء | وصف |
| 060-F827-02 | BP425DS، 6، 1AC، 2N، 6Z، 7AD، 10E: موديل 425، |
| 060-P187-04 | BP435DS، 6، 1AC، 2AK، 6Z، 7AD، 10J: موديل 435، |
