اسم العلامة التجارية:
Honeywell
إصدار الشهادات:
ce
رقم الموديل:
النموذج 427

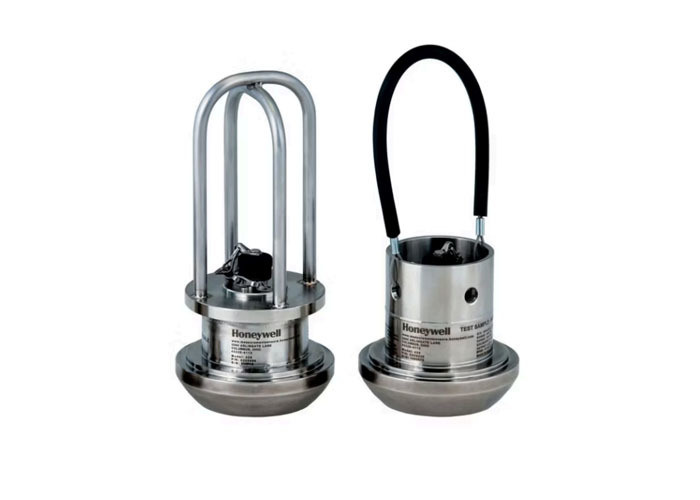

جهاز إرسال ضغط وصلة الجناح من هانيويل، الموديل 427، هو حل قوي ومتين مصمم لكل من التركيبات البرية والبحرية. يتميز هذا الجهاز بوصلة جناح 1502، ويتضمن منفذ ضغط مصمم حديثًا بقطر أوسع وعمق أقل، مما يتيح مرور الطين اللزج من خلاله دون تراكم بقايا.
يوفر جهاز الإرسال دقة قصوى تبلغ ±0.2% BFSL (أفضل خط مستقيم مناسب)، مما يوفر قياسًا مستمرًا وعالي الدقة للضغط لتطبيقات صناعة النفط الهامة بما في ذلك عمليات الحفر. تعمل الحجاب الحاجز المستقل لاستشعار الضغط على تقليل الانحراف الصفري أثناء الربط والقضاء على انحراف الإشارة على المدى الطويل في المجالات الكهربائية.
يضمن البناء الملحوم بالكامل مع عملية اللحام بالحزمة الإلكترونية الحاصلة على براءة اختراع تكاملًا فائقًا للإحكام في جميع الظروف. يوفر تصميم وصلة الجناح المتكامل وعملية التجميع الخاصة مقاومة استثنائية للاهتزاز والصدمات للتشغيل الموثوق به في البيئات القاسية.
قائمة الطلبات
| رمز الطلب | الوصف |
| BP427DR,6,1AC,2N,6Z,7AD,10E | النوع 427، 5000 رطل لكل بوصة مربعة، دقة 0.2%، تعويض درجة الحرارة من -35 درجة مئوية إلى 80 درجة مئوية [-30 درجة فهرنهايت إلى 180 درجة فهرنهايت]، 4 مللي أمبير إلى 20 مللي أمبير سلكان آمنان جوهريًا، متوافق مع MS,موصل 4 سنون، غشاء ضغط |
| BP427NG,6,1AC,2N,6Z,7AD,10E | النوع 427، 350 بار، دقة 0.2%، تعويض درجة الحرارة من -35 درجة مئوية إلى 80 درجة مئوية [-30 درجة فهرنهايت إلى 180 درجة فهرنهايت]، 4 مللي أمبير إلى 20 مللي أمبير سلكان آمنان جوهريًا، متوافق مع MS,موصل 4 سنون، غشاء ضغط |
| BP427DV,6,1AC,2N,6Z,7AD,10E | النوع 427، 10000 رطل لكل بوصة مربعة، دقة 0.2%، تعويض درجة الحرارة من -35 درجة مئوية إلى 80 درجة مئوية [-30 درجة فهرنهايت إلى 180 درجة فهرنهايت]، 4 مللي أمبير إلى 20 مللي أمبير سلكان آمنان جوهريًا، متوافق مع MS,موصل 4 سنون، غشاء ضغط |
| BP427MN,6,1AC,2N,6Z,7AD,10E | النوع 427، 1000 بار، دقة 0.2%، تعويض درجة الحرارة من -35 درجة مئوية إلى 80 درجة مئوية [-30 درجة فهرنهايت إلى 180 درجة فهرنهايت]، 4 مللي أمبير إلى 20 مللي أمبير سلكان آمنان جوهريًا، متوافق مع MS,موصل 4 سنون، غشاء ضغط |
| BP427EJ,6,1AC,2N,6Z,7AD,10E | النوع 427، 15000 رطل لكل بوصة مربعة، دقة 0.2%، تعويض درجة الحرارة من -35 درجة مئوية إلى 80 درجة مئوية [-30 درجة فهرنهايت إلى 180 درجة فهرنهايت]، 4 مللي أمبير إلى 20 مللي أمبير سلكان آمنان جوهريًا، متوافق مع MS,موصل 4 سنون، غشاء ضغط |
| مواصفات الضغط | ||
|---|---|---|
| نطاق الضغط | 0 رطل لكل بوصة مربعة إلى 5000 رطل لكل بوصة مربعة؛ 0 رطل لكل بوصة مربعة إلى 6000 رطل لكل بوصة مربعة؛ 0 رطل لكل بوصة مربعة إلى 10000 رطل لكل بوصة مربعة؛ 0 رطل لكل بوصة مربعة إلى 15000 رطل لكل بوصة مربعة؛ 0 رطل لكل بوصة مربعة إلى 20000 رطل لكل بوصة مربعة؛ 0 بار إلى 350 بار؛ 0 بار إلى 400 بار؛ 0 بار إلى 700 بار؛ 0 بار إلى 1000 بار؛ 0 بار إلى 1350 بار | |
| الدقة | ±0.2% من أفضل خط مستقيم مناسب (BFSL) | |
| المعايرة | معايرة من 5 نقاط: 0% و 50% و 100% من النطاق الكامل (FS) | |
| الإخراج | 4 مللي أمبير إلى 20 مللي أمبير، نطاق قياس سلكين | |
| المواصفات البيئية | ||
| درجة حرارة التشغيل | -43 درجة مئوية إلى 93 درجة مئوية (-45 درجة فهرنهايت إلى 200 درجة فهرنهايت) | |
| درجة حرارة التعويض | -34 درجة مئوية إلى 82 درجة مئوية (-30 درجة فهرنهايت إلى 180 درجة فهرنهايت) | |
| تأثير درجة الحرارة - صفر | 0.018% من النطاق الكامل (FS)/درجة مئوية (0.01% من النطاق الكامل (FS)/درجة فهرنهايت) | |
| تأثير درجة الحرارة - النطاق | 0.018% من القراءة/درجة مئوية (0.01% من القراءة/درجة فهرنهايت) | |
| الإحكام | محكم IP68/NEMA 6P | |
| المواصفات الكهربائية | ||
| جهد الإمداد | 9 فولت تيار مستمر إلى 28 فولت تيار مستمر | |
| مقاومة العزل | > 100 ميغا أوم عند 50 فولت تيار مستمر | |
| أقصى مقاومة للحلقة | الخطية من 950 أوم (عند 28 فولت) وصولاً إلى 0 أوم (عند 9 فولت) | |
| حماية الدائرة | حماية قطبية عكسية لأسلاك إمداد الطاقة | |
| حماية الترددات الراديوية/التداخل الكهرومغناطيسي | حصانة الضوضاء من 5000 هرتز إلى 1 جيجاهرتز | |
| استجابة التردد | مرشحات يحددها العميل ويتم تركيبها في المصنع للتقليل؛ استجابة التردد من 10 هرتز حتى 2500 هرتز كحد أقصى | |
| قابل للتعديل الصفري والنطاق | قابل للتعديل ميدانيًا عن طريق إزالة الموصل | |
| بيانات معايرة التحويل | مضمنة | |
| الأطراف الكهربائية (قياسي) | متوافق مع سلسلة MS، 4 سنون، مع موصل؛ مصنوع من الفولاذ المقاوم للصدأ المخصص لصناعة النفط والغاز، مما يوفر إحكامًا كاملاً | |
| المواصفات الميكانيكية | ||
| الوسائط | الخدمة المسببة للتآكل والكشط، Inconel X-750 | |
| الحمل الزائد، السلامة | 150% من ضغط النطاق الكامل المقنن أو حد وصلات 1502 | |
| الحمل الزائد، الانفجار | 300% من الضغط المقنن أو حد وصلات 1502 | |
| منفذ الضغط | وصلة جناح 1502، أنبوب 51 مم [2 بوصة]، نهاية ذكرية ذات خيوط خارجية | |
| قطر الفتحة | 22.86 مم [0.9 بوصة] القطر الداخلي * 10.16 مم [0.4 بوصة] العمق؛ 25.4 مم [1.0 بوصة] قطر المدخل | |
| المادة المبللة | Inconel X-750 | |
| الوزن | 2722 جم [6 أرطال] | |
| مادة الغلاف | 316L (الفولاذ المقاوم للصدأ مع ملصقات تتميز بأحرف مصبوبة ومنقوشة) | |
