مكان المنشأ:
الصين
اسم العلامة التجارية:
kacise
إصدار الشهادات:
ce
رقم الموديل:
KSIMU008C

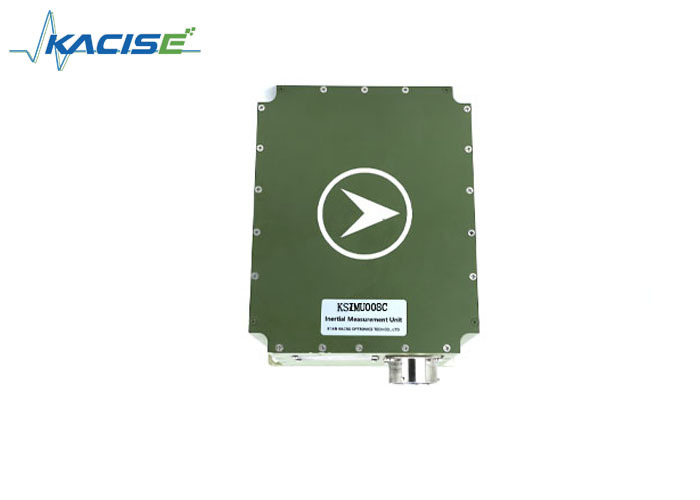

KSIMU008C مواصفات نظام الملاحة الثابتة
مقدمة
نظام الملاحة الثابتة من سلسلة KSIMU008C هو منتج عاديالملاحة الثابتة من سلسلة KSIMU008C يمكن أن تلبي احتياجات الملاحة المستقلة في البيئات المعقدة، ويمكن أن تدمج الأقمار الصناعية، دوبلر، عداد المسافات وغيرها من المعلومات لتحقيق الملاحة المتكاملة عالية الدقة. تم استخدام منتجات السلسلة على نطاق واسع في الدفاع العسكري والبحري والفضاء،التحكم التلقائي، الخرائط وغيرها من المجالات.
KSIMU008C هو نظام الملاحة الثابتة ذو الدقة المتوسطة مع دقة محاذاة المسار أفضل من 0.1 ° (1σ) ودقة الملاحة الثابتة الخالصة أفضل من 2nm / h (CEP).
السمة
التطبيق
السفينة: القوة العصبية، + القمر الصناعي، + دوبلر
استخدام الأراضي: الحصانة، + القمر الصناعي، + عداد المسافات
الطيران: الحصانة + القمر الصناعي + مقياس الارتفاع + جهاز استشعار النجوم
الفضاء: الحصانة، + القمر الصناعي، + مقياس الارتفاع، + جهاز استشعار النجوم
غيرها: القصور الصناعي، + الأقمار الصناعية، + الرؤية، + UWB، + تحديد المدى بالليزر
المواصفات التقنية
|
Sيستم(ب)أداء |
||||
|
|
KSIMU008C |
|||
|
تبديد الطاقة |
≤20 واط |
|||
|
البعد |
110×110×100ملم |
|||
|
وزن |
1.6 كجم |
|||
|
الجهد المدخل |
18 فولت ~ 36 فولت |
|||
|
درجة حرارة الخدمة |
-40°C60°C |
|||
|
البيئة الميكانيكية |
الإضراب |
نصف موجة الصين 20g، 11ms |
||
|
اهتزاز |
GJB150.16A-2009 |
|||
|
MTBF |
≥30000 ساعة |
|||
|
واجهة خارجية |
RS422؛ CAN؛ منفذ الشبكة؛ واجهة عداد المسافة |
|||
|
أداء النظام |
||||
|
|
KSIMU008C |
|||
|
الموقع
|
الحصانة الخالصة |
≤2nm/10min,الـ CEP |
||
|
مجموعة الأقمار الصناعية |
≤5 م,الـ CEP |
|||
|
مزيج DVL |
≤1%D,الـ CEP |
|||
|
مسار |
≤1.0°،1σ |
|||
|
الموقف |
≤0.2°،1σ |
|||
|
وقت المواءمة |
خمس دقائق |
|||
|
أداء الجهاز |
||||
|
|
KSIMU008C |
|||
|
العقدة |
استقرار التحيز الصفري |
≤0.1°/h,1σ |
||
|
عدم إمكانية تكرار التحيز |
≤0.1°/h,1σ |
|||
|
عامل الحجم |
≤100 جزء في المئة,1σ |
|||
|
المشي العشوائي |
≤0.01°/√h |
|||
|
مقياس التسارع
|
عدم إمكانية تكرار التحيز |
≤100غ,1σ |
||
|
استقرار التحيز الصفري |
≤100غ,1σ |
|||
|
إمكانية تكرار عامل المقياس |
≤100غ,1σ |
|||
|
استقرار عامل الحجم |
≤100غ,1σ |
|||
