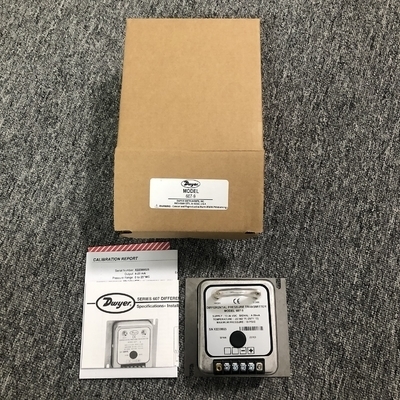

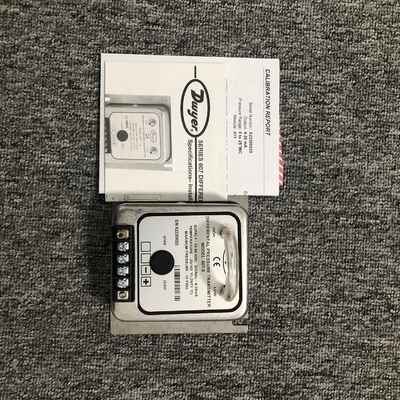

سلسلة Dwyer 607 جهاز نقل ضغط التفاضل 4-20mA الخروج

يعد جهاز إرسال الضغط التفاضلي من سلسلة DWYER 607 أداة دقيقة مصممة لقياس إيجابية أو سلبية (فراغ) أو ضغوط تفاضلية للهواء النظيف والجاف وغيرها من الغازات غير التوردية. إنه يحول قياسات الضغط هذه إلى إشارة إخراج قياسية من 4-20 مللي أمبير ، مما يجعلها متوافقة مع معظم أنظمة التحكم الصناعية.

متوفر في نماذج متعددة معيرة المصنع (بما في ذلك 607-1 ، 607-3B ، 607-8) مع نطاقات القياس من 0-0.10 "WC إلى 0-25" WC ، يستخدم هذا المرسل محولًا متغيرًا من السيليكونات المتغيرة. يزيل هذا التصميم الحاجة إلى الايبوكسي أو الأختام العضوية ، وضمان الاستقرار الاستثنائي ، والحد الأدنى من الانجراف ، ومقاومة الضغط الزائد والصدمة والاهتزاز.

• قياس دقيق منخفض المدى:قادرة على قياس ضغوط منخفضة للغاية ، مع النطاقات من 0-0.10 "WC إلى 0-25" WC ، مثالية للتطبيقات التي تتطلب التحكم في الضغط الدقيق.
• أداء مستقر:يستخدم محول محول للسعة متغير مع حجاب الحاجز السيليكون المصغرة وعدم وجود أختام عضوية ، مما يضمن الاستقرار الاستثنائي (± 0.5 ٪ من الفترة الكاملة/السنة) والحد الأدنى من الانجراف.
• بناء متين:يقع في 300 سلسلة من الفولاذ المقاوم للصدأ (تصنيف NEMA 2) ، مما يوفر الحماية ضد العوامل البيئية وضمان طول العمر في البيئات الصناعية.
• توافق واسع:تم تصميمه للاستخدام مع الهواء النظيف والجاف والغازات غير التوردية ، مما يجعلها مناسبة للتطبيقات الصناعية والتجارية المتنوعة.
• إشارة الإخراج القياسية:يوفر إشارة إخراج DC 4-20 مللي أمبير ، مما يتيح تكاملًا سلسًا مع أنظمة التحكم القياسية وأدوات الحصول على البيانات.
• مقاومة الضغط الزائد:مقاومة للغاية للضغط الزائد والصدمة والاهتزاز ، مما يضمن تشغيل موثوق حتى في الظروف الصعبة.
• مصدر الطاقة المرن:يعمل على مصدر طاقة غير منظم 12-36 VDC ، ويتكيف مع مختلف الإعدادات الكهربائية.
• تحمل درجة الحرارة:وظائف في درجات حرارة التشغيل من -20 إلى 160 درجة فهرنهايت (-29 إلى 71 درجة مئوية) وتتم تعويض درجة الحرارة بين 35 إلى 135 درجة فهرنهايت (2 إلى 57 درجة مئوية) ، مع الحفاظ على دقة عبر بيئات مختلفة.
• تعديل سهل:يتميز بالتعديلات التي يمكن الوصول إليها خارجيًا وغير تفاعلية (± 10 ٪ من الامتداد الكامل) ، مما يسهل المعايرة في الموقع إذا لزم الأمر.
• استجابة سريعة:يضم وقت استجابة قدره 250 مللي ثانية ، مما يضمن تحديثات القياس في الوقت المناسب لظروف الضغط الديناميكي.
• التصميم العملي:مزود بتوصيلات ضغط من الفولاذ المقاوم للصدأ الشائكة 4 بوصة لمرفق الأنابيب الآمن ، ويزن 14 أوقية (397 جم) لسهولة التثبيت.

• حدود الضغط:10 PSIG (0.69 BAR)
• مقاومة الحلقة:0-1090 أوم (مع VMIN = 12V + [(0.022A) (RL)])
• وقت الاحماء:15 ثانية
• درجة حرارة التخزين:-40 إلى 180 درجة فهرنهايت (-40 إلى 82 درجة مئوية)
• الآثار الحرارية:± 0.015 ٪ FS/° F (للصفر والمدى)
