اسم العلامة التجارية:
DWYER
إصدار الشهادات:
CE
رقم الموديل:
MSXP-W10-PA

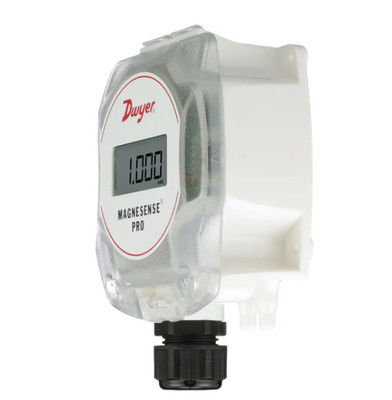

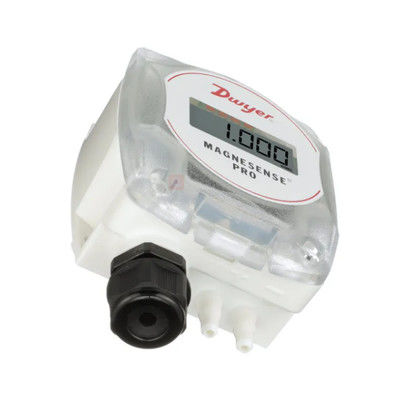

ناقل الضغط التفاضلي Dwyer MSX Pro
مقدمة المنتج
ناقل الضغط التفاضلي دوير MSX برو Magnesense هو جهاز من الدرجة المهنية مصممة لمراقبة دقيقة من الضغط التفاضلي، سرعة الهواء،والجريان الحجمي في تطبيقات المباني الحرجةتم تصميمها لتلبية معايير الصناعة الصارمة، وهي تجمع بين الاستقرار الاستثنائي مع وظائف متعددة الاستخدامات،يقدم جهاز الإرسال 32 نطاق ضغط قابلة للتكوين في با، mm w.c ، وفي w.c ، يدعم كلاً من الوضعات أحادية الاتجاه والثنائية الاتجاه. مع مخرجات مزدوجة الجهد / مليامبر ، واستخراج الجذر التربيعي لحسابات السرعة / التدفق وخيارات معايرة NIST,MSX Pro يسهل الإعداد مع توفير أداء موثوق به في بيئات عالية المخاطر.
خصائص المنتج
الاستشعار والقياس
مجموعة واسعة من التكوينات:
32 نطاق ضغط (وحدي الاتجاه / ثنائي الاتجاه) في Pa ، mm w.c ، أو في w.c.
إنتاج الضغط أو السرعة الخطية مع استخراج الجذر التربيعي لحساب التدفق.
دقة عالية واستقرار:
دقة ± 0.5٪ FSO (± 1٪ FSO لمدى 0.5 بوصة أحادي الاتجاه).
استقرار طويل الأجل ± 1٪ FSO / سنة.
وسائل الإعلام والبيئات متعددة الاستخدامات:
مناسبة للهواء والغازات غير القابلة للاشتعال.
درجة حرارة التشغيل: -4 إلى 158 درجة فهرنهايت (-20 إلى 70 درجة مئوية).
الكهرباء والمخرجات
قدرة إشارة مزدوجة:
مخرجات 4 ′′20 mA (2 سلك) و 0 ′′10 V/0 ′′5 V (3 سلك) قابلة للاختيار للسيطرة والتحقق.
مدخل طاقة مرن:
1036 VDC (2 سلك) أو 1736 VDC/21.6 33 VAC (3 سلك).
مقاومة الحلقة:
التيار الحالي: 01250 Ω max؛ الجهد: 1 kΩ الحد الأدنى للحمل.
التصميم والتركيب
الحجرة القوية:
NEMA 4X (IP66) ، UL 2043 (Plenum) ، و UL94 V-0 تصنيف النار للبيئات القاسية.
غطاء مقاوم للتلاعب و غدة كابلات صلبة السوائل للحماية
إعداد وتركيب سهل:
كتلة محطة بدون أدوات و غطاء مغلق للأسلاك السريعة

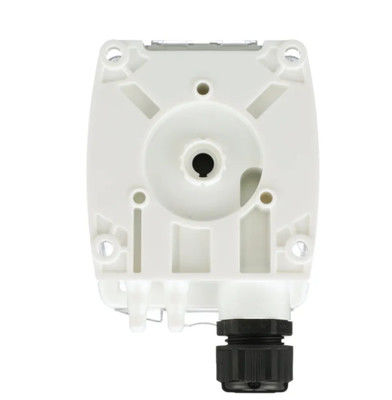

خيارات تركيب الجدار أو القناة أو DIN ؛ استشعار مستقل عن التوجه.
إظهار و معايرة اختياري:

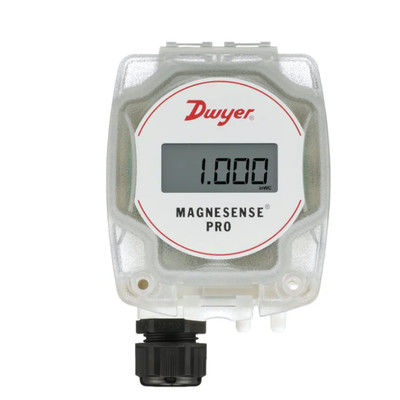

شاشة LCD ذات أربع أرقام للقراءات في الوقت الحقيقي
شهادة معايرة NIST متاحة للدقة القابلة للتتبع.
المواصفات التقنية
| النموذج | الوصف |
| MSXP-W10-PA | ناقل الضغط التفاضلي لكل وحدة، نصب جداري، مخرجات التيار/الجهد العالمي، أحادي الاتجاه، النطاق 0 (60, 75, 100, 125 PA). |
| MSXP-W11-PA | ناقل الضغط التفاضلي لكل وحدة، نصب جداري، مخرجات التيار/الجهد العالمي، أحادي الاتجاه، النطاق 1 (100, 150, 160, 250 PA). |
| MSXP-W12-PA | ناقل الضغط التفاضلي لكل وحدة، نصب جداري، مخرجات التيار/الجهد العالمي، أحادي الاتجاه، النطاق 2 (600، 750، 1000، 1250 PA). |
| MSXP-W13-PA | ناقل الضغط التفاضلي لكل وحدة، نصب على الحائط، مخرجات التيار/الجهد العالمي، أحادي الاتجاه، النطاق 3 (3000، 4000، 5000، 7000 PA). |
| MSXP-W20-PA | ناقل الضغط التفاضلي لكل وحدة، نصب جداري، مخرجات تيار/جهد عالمية، ثنائي الاتجاه، النطاق 0 (60, 75, 100, 125 PA). |
| MSXP-W22-PA | ناقل الضغط التفاضلي لكل وحدة، وترسيخ الجدار، مخرجات الكهرباء والتيار العالمي، ثنائي الاتجاه، النطاق 2 (600، 750، 1000، 1250 PA). |
| MSXP-W23-PA | ناقل الضغط التفاضلي لكل وحدة، وترسيخ الجدار، ومخرجات التيار/الجهد العالمي، ثنائي الاتجاه، النطاق 3 (3000، 4000، 5000، 7000 PA). |
