اسم العلامة التجارية:
EATON
إصدار الشهادات:
ce
رقم الموديل:
PKZM4-40
التحكم الصناعي ومفاتيح الجهد المنخفض (رمز ETIM: 222354، EC000074)

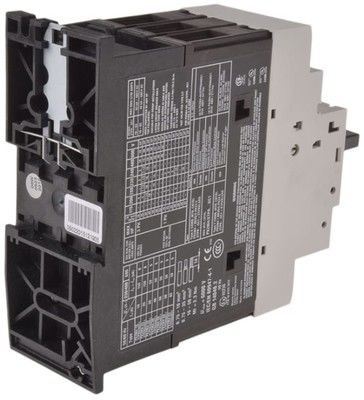

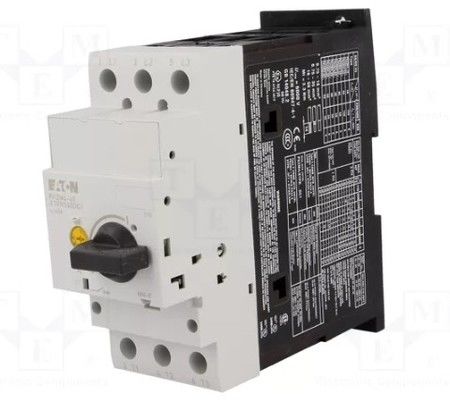

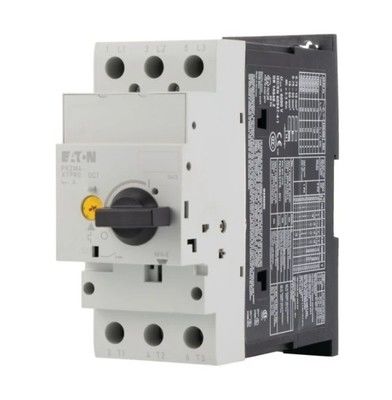

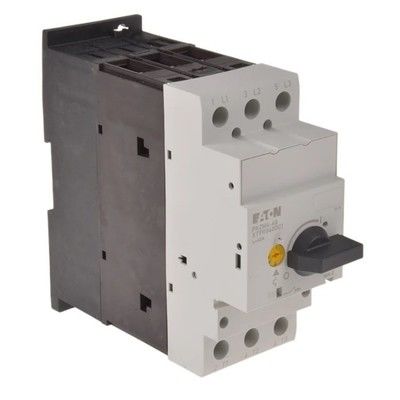

مقدمة المنتج
تم تصميم أجهزة التحكم والمفاتيح الصناعية ذات الجهد المنخفض لإدارة الطاقة الموثوقة في التطبيقات الصناعية. بفضل تقنية التبديل الحرارية المغناطيسية وتكوين 3 أقطاب، فإنها توفر حماية دقيقة من الحمل الزائد وقصر الدائرة. يتميز بجهد تشغيل مقنن يبلغ 690 فولت وتصنيف تيار دائم يبلغ 40 أمبير، الجهاز مناسب لتطبيقات التحكم في المحركات، مع وصول طاقة التشغيل AC-3 إلى 11 كيلو واط عند 230 فولت و 20 كيلو واط عند 400 فولت. يضمن توصيل الدائرة الرئيسية اللولبي وعنصر التحكم بالزر الدوار سهولة التركيب والتشغيل، بينما تعمل حساسية تعطل الطور على تعزيز سلامة النظام.
ميزات المنتج
المواصفات الكهربائية:
جهد التشغيل المقنن: 690 فولت
التيار الدائم المقنن (Iu): 40 أمبير
إعداد تيار تحرير الحمل الزائد: 32 أمبير
نطاق تعديل تحرير قصر الدائرة: 620 أمبير
قدرة كسر قصر الدائرة (Icu عند 400 فولت): 50 كيلو أمبير
الحماية والوظائف:
تقنية الإيقاف الحراري المغناطيسي للحماية المجمعة من الحمل الزائد الحراري والمغناطيسي.
تصميم حساس لتعطل الطور للكشف عن الأحمال غير المتوازنة والاستجابة لها.
لا توجد حماية من الحمل الزائد الحراري (مطلوب حماية خارجية).
قدرة التحكم في المحرك:
طاقة التشغيل AC-3: 11 كيلو واط عند 230 فولت، 20 كيلو واط عند 400 فولت.
الميكانيكية والاتصال:
تكوين 3 أقطاب لأنظمة 3 أطوار.
توصيل لولبي لأسلاك الدائرة الرئيسية.
عنصر تحكم بالزر الدوار للتشغيل اليدوي.
السمات المادية:
الأبعاد: 140 مم (ارتفاع) × 55 مم (عرض) × 160 مم (عمق)
درجة الحماية: IP20 (محمي ضد الأجسام الصلبة >12 مم)
ميزات التصميم:
تقنية التثبيت الثابت المدمجة لتركيب اللوحة.
لا يوجد مفتاح مساعد مدمج أو تحرير الجهد المنخفض.
فقدان الطاقة:
20.7 واط فقدان الطاقة التشغيلية لتقييم كفاءة الطاقة.
