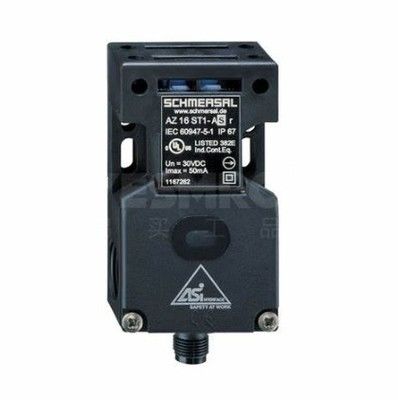

مفتاح القفل الأمني الثلاثي المحور مع اتصالات كسر إيجابية

مفتاح تشابك أمان ثلاثي المحاور مع جهات اتصال كسر إيجابية

مقدمة المنتج

تم تصميم مفتاح التشابك الأمني ثلاثي المحاور هذا لتطبيقات السلامة الصناعية، ويتميز بجهة اتصال مساعدة واحدة وجهة اتصال أمان واحدة بتقنية الكسر الإيجابي. متوافق مع EN ISO 13849-1، يحقق مستوى الأداء c (الفئة 1) في الاستخدام أحادي القناة وما يصل إلى PL d (الفئة 3) في تكوينات القناة المزدوجة مع وحدة منطقية. يوفر المفتاح 2 مليون عملية لجهات اتصال NC و 1 مليون لجهات اتصال NO، مما يضمن الموثوقية على المدى الطويل في البيئات القاسية. مع حماية IP67 ونطاق درجة حرارة واسع (-30 درجة مئوية إلى 80 درجة مئوية)، فهو يناسب الآلات الثقيلة والأنظمة الآلية.

ميزات المنتج

الامتثال للسلامة:

يتوافق مع EN ISO 13849-1، PL c (أحادي القناة) و PL d (ثنائي القناة مع وحدة منطقية).

تضمن جهات اتصال NC ذات الكسر الإيجابي التشغيل الآمن من الفشل (قوة كسر 10 نيوتن كحد أدنى).

تصنيفات B10D: 2 مليون عملية (NC)، 1 مليون عملية (NO) عند 10٪ Ie.

التصميم الميكانيكي:

3 اتجاهات تشغيل للتركيب المرن.

3x غدد كابل M16، أطراف لولبية لكابلات 0.25–2.5 مم².

العمر الميكانيكي: ≥1 مليون عملية، قوة الإغلاق 30 نيوتن، أقصى سرعة تشغيل 2 م/ث.

المقاومة البيئية:

حماية IP67 ضد الغبار وغمر المياه.

درجة حرارة التشغيل: -30 درجة مئوية إلى 80 درجة مئوية، التخزين: -40 درجة مئوية إلى 85 درجة مئوية.

مصنف لارتفاع 2000 متر، درجة التلوث 3، فئة الجهد الزائد III.

المواصفات الكهربائية:

جهات اتصال الأمان: AC-15 (230 فولت/4 أمبير)، DC-13 (24 فولت/4 أمبير).

جهات الاتصال المساعدة: نفس جهات اتصال الأمان للتبديل المتسق.

تيار الاختبار الحراري 10 أمبير، تصنيف الدائرة القصيرة 1000 أمبير.

مرونة التركيب:

2x مسامير تثبيت M6، الأبعاد: 30L x 52W x 90H مم.

يدعم الكابلات الصلبة/السلك الواحد، الصلبة/متعددة الأسلاك، والكابلات المرنة.

ميزات الموثوقية:

وقت المهمة 20 عامًا، مادة تلامس فضية لمقاومة منخفضة.

التبديل بطيء المفعول مع كسر إيجابي لاستبعاد الأخطاء.

أقصى تردد للتبديل: 4000 دورة/ساعة لدورات العمل الشاقة.
