اسم العلامة التجارية:
ALLEN-BRADLEY
إصدار الشهادات:
CE
رقم الموديل:
150-C85NBD

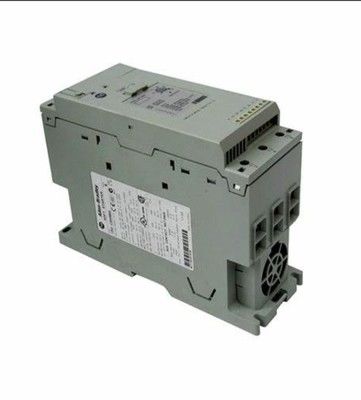

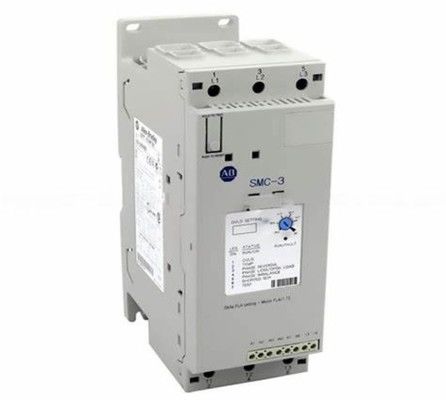

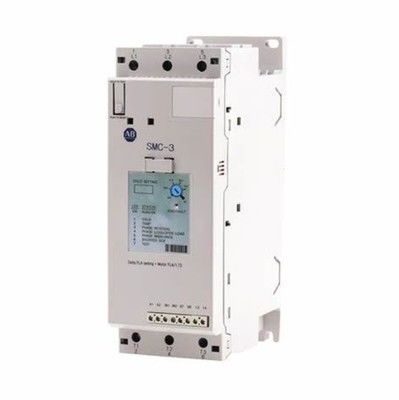

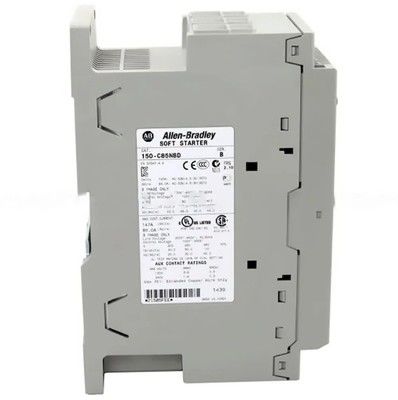

ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
| مع شاشة عرض | لا |
| نوع الجهد للتشغيل | AC/DC |
| الجهد التشغيلي المقنن Ue | 200 فولت |
| الجهد المقنن لإمداد التحكم عند 50 هرتز | 100 فولت |
| الجهد المقنن لإمداد التحكم عند 60 هرتز | 100 فولت |
| تيار الحمل الزائد | 28.3 أمبير |
| نوع وحدة التحكم | SMC-3 |
| حماية DV/DT | 1000 فولت/µs لدائرة الطاقة |
| الجهد الذروي المتكرر | 1400 فولت لكل UL/CSA/NEMA لدائرة الطاقة |
| تردد التشغيل | 50/60 هرتز لكل UL/CSA/NEMA لدائرة الطاقة |
| طاقة المحرك المتصل بالخط، كحد أقصى | 45 كيلو واط @ 380/400/415 فولت تيار متردد، 50 هرتز، 3 مراحل |
| طاقة المحرك المتصل بدلتا، كحد أقصى | 25...100 حصان @ 460 فولت تيار متردد، 60 هرتز، 3 مراحل |
| فئة الجهد الزائد | III لكل IEC لجهات الاتصال المساعدة المثبتة على الجانب |
| جهد النبض المقنن | 6 كيلو فولت لدائرة الطاقة |
| تحمل العزل الكهربائي | 2500 فولت تيار متردد لكل IEC لدائرة الطاقة |
| تيار المحرك المتصل بالخط | 28.3...85 أمبير @ 380/400/415/460 فولت تيار متردد، 3 مراحل |
| تيار المحرك المتصل بدلتا | 50...147 أمبير @ 380/400/415/460 فولت تيار متردد، 3 مراحل |
| جهد العزل | مصنف 600 فولت تيار متردد لكل UL/CSA/NEMA لدائرة الطاقة |
| الجهد التشغيلي المقنن | 250 فولت تيار متردد/30 فولت تيار مستمر لكل UL/CSA/NEMA لجهات الاتصال المساعدة المثبتة على الجانب |
| طاقة التحكم المقننة أثناء التشغيل مع المروحة | 200 مللي أمبير @ 120 فولت تيار متردد/100 مللي أمبير @ 240 فولت تيار متردد، 700 مللي أمبير @ 24 فولت تيار متردد/تيار مستمر |
| تيار حالة الإيقاف للإدخال | <10 مللي أمبير، <12 مللي أمبير @ جهد حالة الإيقاف للإدخال (IN1، IN2) لدائرة التحكم |
| قائمة أجهزة الحماية من قصر الدائرة | قاطع دائرة مغناطيسي حراري غير مؤجل، فئة CC/J/L ذات سعة عالية |
| عدد جهات الاتصال | TB-97، -98 (OVLD/Fault): 1 لجهات الاتصال المساعدة |
| تيار الخطأ المتاح عالي السعة، كحد أقصى | 70 كيلو أمبير @ 600 فولت، أقصى تيار 300 أمبير، فتيل فئة J أو فئة L مؤجل زمنيًا للمحركات المتصلة بدلتا من الداخل |
| نوع التيار | TB-97، -98 (OVLD/Fault): AC/DC لجهات الاتصال المساعدة |
| التيار الحراري التقليدي (Ith) | TB-97، -98 (OVLD/Fault): 1 أمبير لجهات الاتصال المساعدة |
| نوع دائرة التحكم | TB-97، -98 (OVLD/Fault): مرحل كهرومغناطيسي لجهات الاتصال المساعدة |
| نوع جهات الاتصال | TB-97، -98 (OVLD/Fault): مفتوح عادة (N.O.) لجهات الاتصال المساعدة |
| فئة الاستخدام | TB-23، -24 (عادي/حتى السرعة)، TB-33، -34 (عادي/حتى السرعة): C300/R150 لكل UL/CSA/NEMA لجهات الاتصال المساعدة المثبتة على الجانب |
| التيار التشغيلي المقنن، كحد أقصى | TB-97، -98 (OVLD/Fault): 0.6 أمبير @ 120 فولت تيار متردد و 0.3 أمبير @ 240 فولت تيار متردد لجهات الاتصال المساعدة |
| ميزة وحدة التحكم القياسية | توقف ناعم |
| تيار الخطأ المتاح القياسي، كحد أقصى | 10 كيلو أمبير @ أقصى فتيل قياسي 400 أمبير لتصنيف التيار التشغيلي لجهاز دلتا |
| حماية مدمجة من الحمل الزائد للمحرك | نعم |
| أداء جهاز الحماية من قصر الدائرة (SCPD) النوع | النوع 1 |
| فئة رحلة الحمل الزائد القابلة للتحديد | فئة الرحلة 10 أو 15 أو 20 |
| أوقات البدء القابلة للتحديد | 2 أو 5 أو 10 أو 15 أو 20 أو 25 أو 30 ثانية |
| جهد حالة الإيقاف للإدخال (IN1، IN2)، كحد أقصى | 40 فولت تيار متردد، 17 فولت تيار مستمر/12 فولت تيار متردد لدائرة التحكم |
| حد التيار القابل للتحديد | 150%، 250%، 350%، و 450% من تيار الحمل الكامل |
| جهد حالة التشغيل للإدخال، أثناء البدء (IN1، IN2) | 85 فولت تيار متردد، 19.2 فولت تيار مستمر/19.2 فولت تيار متردد كحد أدنى لدائرة التحكم |
| تيار حالة التشغيل للإدخال (IN1، IN2) | 9.8 مللي أمبير @ 120 فولت تيار متردد/19.6 مللي أمبير @ 240 فولت تيار متردد لدائرة التحكم، 7.3 مللي أمبير @ 24 فولت تيار متردد/تيار مستمر لدائرة التحكم |
ميكانيكي
| درجة الحماية (IP) | IP2X |
| الوزن | 2.25 كجم |
| صدمة | تشغيلي: 15 G |
| العرض | 72 مم (2.83 بوصة) |
| العمق | 130 مم (5.12 بوصة) |
| الارتفاع | 206 مم (8.11 بوصة) |
| حجم الكابل | 2.5...95 مم2 (14...3/0 AWG) لأطراف طاقة الخط |
| الاهتزاز | تشغيلي: 1.0 G ذروة، إزاحة 0.15 مم (0.006 بوصة) |
| صنع | TB-97، -98 (OVLD/Fault): 432VA لجهات الاتصال المساعدة |
| كسر | TB-97، -98 (OVLD/Fault): 72VA لجهات الاتصال المساعدة |
| عزم الربط | 11.3...12.4 نيوتن متر (100...110 رطل.بوصة) لأطراف طاقة الحمل |
| تجاوز داخلي | نعم |
| وظيفة | اتجاه واحد |
| بدء ركلة قابل للتحديد - 450% FLA | 0 أو 0.5 أو 1.0 أو 1.5 ثانية |
| عزم الدوران الأولي القابل للتحديد | 15%، 25%، 35%، و 65% من عزم الدوران عند الدوران المقفل |
| توقف ناعم قابل للتحديد | إيقاف، 100%، 200%، أو 300% من إعداد وقت البدء عند التوصيل |
بيئي
| تبديد الحرارة في الحالة المستقرة | 82 واط |
| درجة حرارة التخزين والنقل | -25 درجة مئوية |
| نطاق درجة الحرارة المحيطة المقنن بدون تخفيض | -5 درجة مئوية |
| الرطوبة | 5...95% غير متكثفة |
| درجة حرارة التشغيل | مفتوح: -5 إلى 50 درجة مئوية (23 إلى 122 درجة فهرنهايت) |
| مستويات انبعاث EMC | الانبعاث المشع: الفئة A لكل IEC |
| مستويات حصانة EMC | عابر الاندفاع: لكل EN/IEC 60947-4-2 لكل IEC |
| الارتفاع | 2000 م |
| درجة التلوث | 2 |
البناء
| حجم فتحة التركيب | 5.3 مم |
| عدد الأقطاب | تم تصميم الجهاز لـ 3 مراحل فقط لدائرة الطاقة |
| العلبة | نوع مفتوح |
التوثيق
| المورد | رقم المنشور |
| البيانات الفنية | 150-TD009 |
| دليل المستخدم | 150-UM007 |
