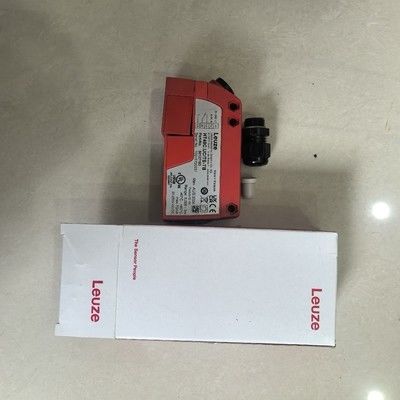

مستشعر الانعكاس المنتشر من سلسلة 49C مع قمع الخلفية

مستشعر الانعكاس المنتشر من سلسلة 49C مع قمع الخلفية

مقدمة المنتج

سلسلة 49C هو مستشعر انعكاس متناثر عالي الأداء يستخدم تقنية قمع الخلفية لضمان الكشف الدقيق عن الكائنات عبر أسطح مختلفةيقلل من أخطاء الكشف بالأبيض والأسود إلى < 10% في نطاق 1200 مم، مما يجعله مثاليًا لأداء مهام الأتمتة الصناعية. مع نطاق عمل واسع (0.005 ~ 3 م للأسطح البيضاء ، 0.02 ~ 2 م للرمادي ، و 0.05 ~ 1.5 م للسوداء) ، يتكيف المستشعر مع مواد متنوعة.يعمل بمصدر ضوء LED أحمر (طول موجة 630 نانومتر)، يحتوي على مخرجات رله مزدوجة ، وحماية عابرة ، ومحفظة صلبة مصنفة IP67 ، مما يضمن أداء ثابت في البيئات القاسية من -40 درجة مئوية إلى 60 درجة مئوية.

الخصائص الرئيسية

تقنية الاستشعار المتقدمة:

مبدأ الانعكاس المنتشر مع قمع الخلفية يقلل من الزنادات الخاطئة.

خطأ الأسود والأبيض < 10% حتى 1200 ملم للكشف الموثوق به على أسطح مختلفة.

مجموعة قابلة للتعديل من 120 ملم إلى 3000 ملم عن طريق مقياس الطاقة متعدد الدورات.

نطاق عمل واسع:

انعكاس البيض بنسبة 90%: 0.005 ∼3 م

الرمادي 18٪ انعكاس: 0.02 ٪ 2 م

انعكاس 6٪ أسود: 0.05 1.5 م

المواصفات الكهربائية

فولتاج التغذية العالمية: 20 ≈ 250 فولت AC / DC

استهلاك طاقة منخفض: 1.5 V·A (وضع AC)

خروجات رله رقمية مزدوجة (NC/NO) ، قابلة للتبديل بين أنماط الضوء والظلام

تردد التبديل: 25 هرتز، وقت الاستجابة: 20 ميس

تصميم قوي:

حماية IP67 ضد الغبار والغمر بالماء

درجة حرارة التشغيل: -40°C إلى 60°C، تخزين: -40°C إلى 70°C

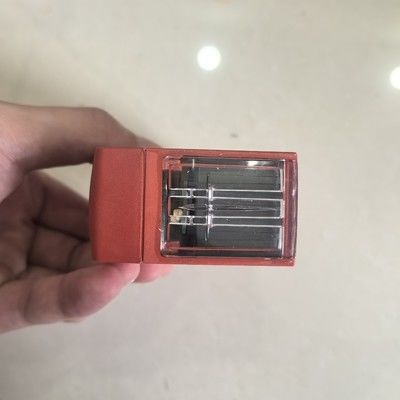

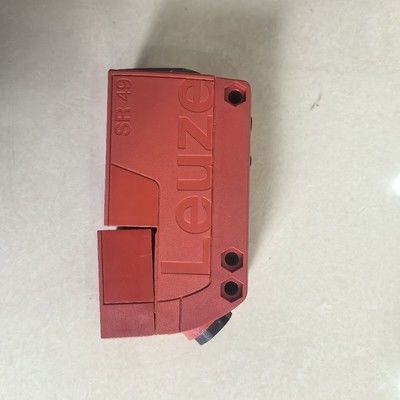

غطاء بلاستيكي (PC) مع النهاية الحمراء ، غطاء العدسة: بلاستيك طويل الأمد

تركيب من خلال الثقب مع الملحقات الاختيارية

التحكم الوظيفي:

مقياس طاقة متعدد الدوران لضبط النطاق

زر التدريس للإعداد السريع

تنشيط وحدة الزمن لوظيفة تأخير التوقف

الامتثال والشهادات:

c معتمدة من قبل UL US، تلبي معايير IEC 60947-5-2

تصنيفات ECLASS و ETIM: 27270904 / EC002719

مجموعة مصباح LED معفاة حسب EN 62471، فئة الحماية الثانية

الاتصال:

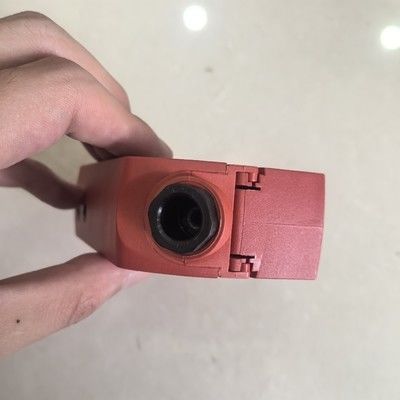

كتلة نهاية قفص رباعي ذات 5 أعواد لسهولة التوصيل

وظيفة إشارة OUT لدمج النظام

الأبعاد والوزن:

31 ملم (غ) × 104 ملم (ه) × 55.5 ملم (ل)

الوزن الصافي: 150 غرام
