مقياس ضغط تفاضلي Dwyer Magnehelic 2300-60PA

مقياس ضغط تفاضلي Dwyer  Magnehelic 2300-60PA

مقدمة المنتج

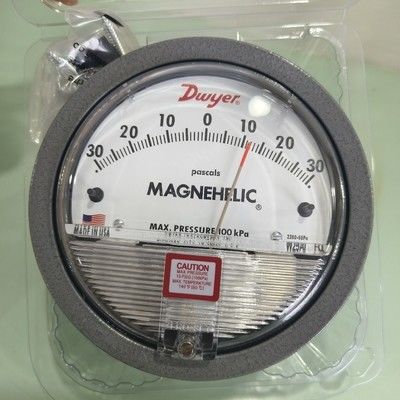

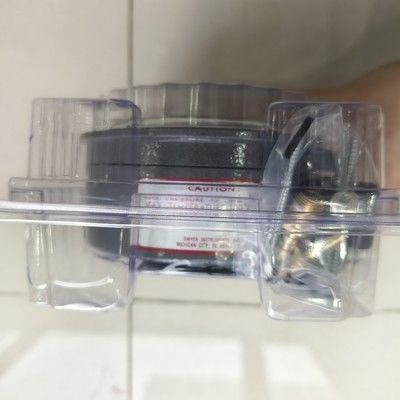

مقياس Dwyer Magnehelic 2300-60PA هو مقياس ضغط تفاضلي عالي الدقة مصمم لقياس الضغوط الإيجابية أو السلبية أو التفاضلية في أنظمة الهواء والغازات غير المسببة للتآكل. مع نطاق 60-0-60 باسكال ودقة ±2% من النطاق الكامل، فإنه يستفيد من حركة Dwyer المغناطيسية الخالية من الاحتكاك لتقديم قراءات موثوقة دون الحاجة إلى طاقة. مثالي للتطبيقات الصناعية مثل مراقبة الفلتر وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وضغط الغرف النظيفة، يقاوم المقياس الصدمات والاهتزازات والضغط الزائد، مما يضمن المتانة في البيئات القاسية. يسمح تصميمه المدمج بالتركيب المتدفق أو السطحي، ويعزز الطراز -HA الاختياري الدقة إلى ±1% للقياسات الحرجة.

الميزات الرئيسية

قياس دقيق:

النطاق: 60-0-60 باسكال مع أقسام فرعية للقراءات التفصيلية.

الدقة: ±2% من النطاق الكامل عند 70 درجة فهرنهايت (21.1 درجة مئوية)؛ الترقية إلى -HA للحصول على دقة ±1%.

يقيس الضغوط الإيجابية أو السلبية (الفراغ) أو التفاضلية في الهواء/الغازات غير المسببة للتآكل.

بناء قوي:

علبة من الألومنيوم المصبوب مع لمسة نهائية رمادية، اجتازت اختبارات رش الملح لمدة 168 ساعة.

تصنيف IP67 للحماية من العوامل الجوية والحماية من الغبار/الماء.

ينشط قابس تخفيف الضغط الزائد عند ~25 رطل لكل بوصة مربعة (1.72 بار) لمنع التلف.

تركيب متعدد الاستخدامات:

وجه قرص 4 بوصات بغطاء أكريليك شفاف للعرض غير المشوه.

صنابير NPT أنثى 1/8 بوصة (جانبية/خلفية) لتوصيلات الضغط المرنة.

معايرة للتركيب الرأسي؛ يمكن إعادة ضبطه على الصفر لزوايا أخرى.

مرونة وظيفية:

لا حاجة إلى طاقة، مناسب للإعدادات المعزولة/المستشفيات والوحدات المؤقتة.

تشمل التطبيقات مقاومة الفلتر وسرعة الهواء (مع أنبوب بيتو) وضغط المنفاخ.

متوافق مع الهيدروجين عند الطلب مع غشاء Buna-N (الضغوط <35 رطل لكل بوصة مربعة).

المواصفات الفنية:

حدود الضغط: -20 بوصة زئبق إلى 15 رطل لكل بوصة مربعة (-0.677 إلى 1.034 بار)؛ خيارات MP/HP تصل إلى 35/80 رطل لكل بوصة مربعة.

نطاق درجة الحرارة: 20-140 درجة فهرنهايت (-6.67-60 درجة مئوية)؛ -20 درجة فهرنهايت (-28 درجة مئوية) مع خيار درجة الحرارة المنخفضة.

الوزن: 1 رطل 2 أونصة (510 جرام)؛ يتضمن محولات ومقابس التركيب.

السلامة والامتثال:

يفي بمعايير RoHS II (باستثناء طرازات -SP).

تتوفر متغيرات مقاومة للانفجار عبر السلسلة AT-2000 لمناطق ATEX.
