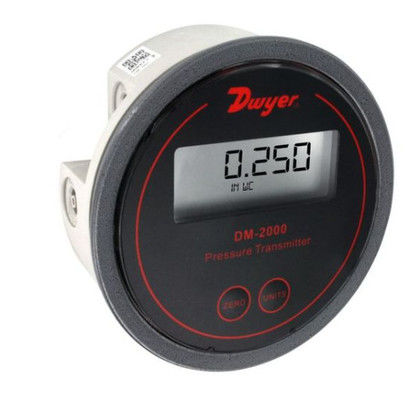

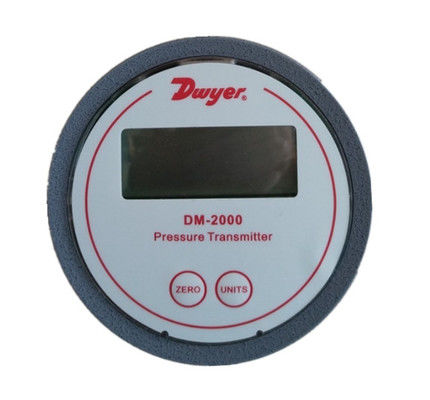

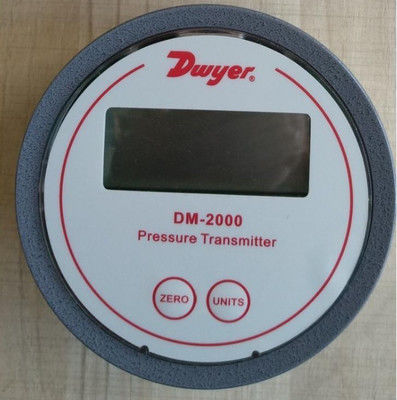

ناقل الضغط التفاضلي من سلسلة دوير DM-2000 للهواء والغازات

ناقل الضغط التفاضلي من سلسلة دوير DM-2000 للهواء والغازات

مقدمة المنتج

أجهزة نقل الضغط التفاضلية من سلسلة دوير DM-2000 مصممة لقياس ضغط الهواء والغازات المتوافقةتوفير إشارة خروجيّة قياسيّة من 4 إلى 20 مآ لدمج سلس مع أنظمة التحكم الصناعيّةتم تصميم غطاءه ليتلاءم مع نفس القطع مثل مقياس ماغنيهيليك القياسي، مما يسمح بتجهيز بسيط.هذا جهاز الإرسال يحتوي على بنية بلاستيكية معبأة بالزجاج مع اتصالات ضغط متكاملة لتركيب سريعتعديلات زر الضغط الرقمي الصفر والمسافة تبسط معايرة المجال، في حين يعرض شاشة LCD 3.5-رقمي اختياري قيم العملية في وحدات الهندسة القابلة للاختيار، مما يجعلها مثالية لـ HVAC،غرفة نظيفة، وتطبيقات المراقبة الصناعية.

الخصائص الرئيسية

ماغنيهيليك - التثبيت المتوافق

استبدال مباشر لمقاييس ماغنيهيليك القياسية، باستخدام أبعاد قطع متطابقة لتجهيز سهل.

أجهزة استشعار ضغط موثوقة

يقيس الهواء والغازات غير القابلة للاشتعال بدقة ± 1٪ F.S عند 70 درجة فهرنهايت.

أداء مستقر مع ± 1 ٪ من التحول في السنة.

معايرة سهلة الاستخدام

تعديلات زر الضغط الرقمي الصفر / الفترة تحل محل مقاييس الطاقة التقليدية للتعديل الدقيق.

وحدات الهندسة القابلة للاختيار في الميدان (4-6 خيارات) عبر زر واحد.

العرض البصري الاختياري

3تظهر شاشة LCD ذات 5 أرقام (0.7 بوصة) قيم الضغط في الوقت الحقيقي في psi ، inH2O ، mmH2O ، kPa ، mbar ، أو Pa.

بناء صلب

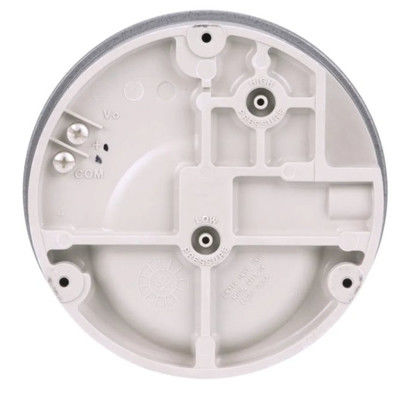

غطاء بلاستيكي مليء بالزجاج مع اتصالات أنابيب 1/8 "I.D.

يتحمل حدود الضغط 10 psig (0.69 بار) ودرجات حرارة العمل من -6.67 °C إلى 48.9 °C.

التوافق الصناعي

إمدادات كهرباء من 10-35 فولت متزامن مع 4-20 مآ، تدعم مقاومة حلقة تصل إلى 1250 أوم.

كتلة نهاية من نوع المسمار للاتصالات الكهربائية الآمنة.

مواصفات سلسلة دوير DM2000
الخدمة: الهواء والغازات غير القابلة للاشتعال.
المواد الرطبة: مصنع الاستشارات.
دقة: ± 1% F.S عند 70 درجة فهرنهايت
الاستقرار: + 1% في السنة المالية.
حدود درجة الحرارة: 20 إلى 120 درجة فهرنهايت (-6.67 إلى 48.9 درجة مئوية).
حدود الضغط:10 psig (0.69 بار).
التأثير الحراري: ± 0.055% F.S./°F (0.099% F.S./°C).
متطلبات الطاقة: 10-35 VDC (2 سلك).
إشارة الخروج: 4 إلى 20 مآ.
تعديلات الصفر والفترة: زر الضغط الرقمي الصفر والفترة.
مقاومة الحلقة:DC: 0-1250 ohms كحد أقصى.
استهلاك التيار: DC: 38 mA كحد أقصى.
الاتصالات الكهربائية: كتلة نهاية من نوع المسمار.عرض:3شاشة LCD من 5 أرقام، ارتفاع 0.7 "
اتصالات العملية: 1/8 "أنابيب تعريف.
اتجاه التثبيت: عمودي.
وزن:4.8 أوقية (136 غرام)
جهاز إرسال الضغط التفاضلي من سلسلة دوير DM2000 يكتشف ضغط الهواء والغازات المتوافقة ويرسل إشارة خروج قياسية 4-20 mA.تم تصميم غطاء DM2000 خصيصًا ليتم تركيبها في نفس قطر القطع مثل مقياس Magnehelic® القياسيمجموعة واسعة من النماذج متوفرة مصنعة معايرة لمجموعات محددة.

الاتصالات الضغطية متأصلة في الزجاج المملوء بالبلاستيك المنسوجة السكن مما يجعل التثبيت سريع وسهل.زر الضغط الرقمي الصفر والفترة تبسيط المعايرة على عدادات الطاقة العكسي. يظهر شاشة LCD إختيارية من 3.5 رقم وحدات العملية والهندسة. تسمح زر بوش واحد باختيار الميدان من 4 إلى 6 وحدات هندسية اعتمادا على المدى.
