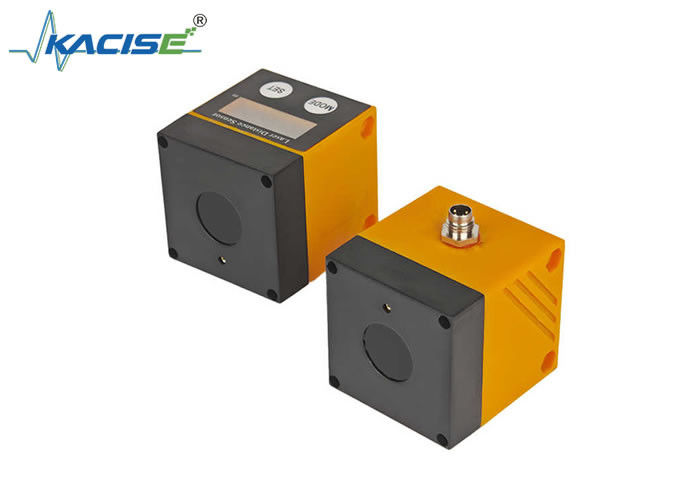

أجهزة الاستشعار الليزرية من سلسلة KLSA للصناعة والتصنيع
مقدمة
أجهزة استشعار المدى الليزر من سلسلة KLSA هي حلول متقدمة صناعية مصممة لتلبية احتياجات القياس الدقيقة للتصنيع والتطبيقات الصناعية.الاستفادة من تكنولوجيا الليزر المتطورة، هذه أجهزة الاستشعار توفر قياس مسافة موثوق به دون اتصال بدقة عالية ومتانة، مما يضمن التكامل السلس في خطوط الإنتاج الآلية، وأنظمة مراقبة الجودة،ومراقبة المعدات.
الخصائص الرئيسية
التطبيقات
المواصفات التقنية
الدقة: ثابتة ضمن نطاق 22 متر، مع تحويل المسافة القابل للتعديل (دقة ± 1 ملم).
الاتصالات: RS485 معزولة مع MODBUS-RTU، عنوان قابل للتكوين (0 ′′ 254).
السلامة: تتطلب طاقمًا مؤهلًا للتثبيت؛ تدعم التحكم في تشغيل / إيقاف ليزر دون التأثير على القياس.
تجمع سلسلة KLSA بين الدقة والتنوع والصمود ، مما يجعلها أداة أساسية لتحسين الكفاءة والموثوقية في العمليات الصناعية والتصنيعية.
| معايير الأداء | |||||
| نطاق القياس | المسافة القصوى للقياس: 22 متر | ||||
| تحت الضوء القوي @100KLux البيئة: 12m | |||||
| تحت الهدف الأسود مع انعكاس 10٪: 20m | |||||
| تواتر القياس | 100 هرتز (يمكن ضبط التردد) | ||||
| دقة التكرار | ±8.0mm @50~2000mm | ||||
| ±20.0mm @2000~6000mm | |||||
| ±30.0mm @6000~2000mm | |||||
| دقة مطلقة | ±20.0mm@200~2000mm؛ 20~200mm بالقرب من المنطقة العمياء، خطأ كبير | ||||
| ±30.0mm @2000~6000mm | |||||
| < 1% @6000~2000mm | |||||
| الكشف عن العديد من الأهداف | ذروة مزدوجة | ||||
| تعويض الحرارة | نعم.. | ||||
| تصحيح الانعكاس | نعم، والانحراف من أهداف مختلفة اللون أقل من 5 ملم | ||||
| المنطقة العمياء | 0.03م | ||||
| مصدر الضوء | |||||
| الليزر العامل | 905nm، الفئة 1 | ||||
| مجال الرؤية FOV | < 2° | ||||
| حجم البقعة |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m؛ Φ50cm@20m |
||||
| ليزر مؤشر | 650-660nm،الفئة 2، (IEC 60825-1:2014(EN 60825-1:2014) | ||||
| بيئة العمل | |||||
| درجة حرارة العمل | -20~50 درجة مئوية | ||||
| درجة حرارة التخزين | -40~85 درجة مئوية | ||||
| مستوى حماية الحجرة | IP65 | ||||
| المعلمات الكهربائية | |||||
| الجهد العامل | DC + 9 ~ 35V | ||||
| التيار العامل | 107mA@12V يشير إلى عمل الليزر | ||||
| 103mA@12V يشير إلى إيقاف تشغيل الليزر | |||||
| الحماية العكسية | نعم.. | ||||
| العزلة | نعم.. | ||||
| عمر الليزر | أكثر من 50000 ساعة | ||||
| واجهة الإخراج | |||||
| واجهة الإخراج | PNP ثنائي الاتجاه | NPN ثنائي الاتجاه | RS485-Modbus |
UART |
إرسال |
| مفتوح/مغلق بشكل طبيعي | مفتوح/مغلق بشكل طبيعي | 4 ~ 20mA | |||
| مخرج التبديل الحد الأقصى للحمل الحالي | 100mA | ||||
| الحمولة القصوى للخروج التناظري | 250Ω | ||||
| زر العرض | |||||
| أرقام أنبوب نيكسي | 4-بيت | ||||
| وظيفة الزر | ضبط قيمة المفتاح؛ إشارة مفتاح الليزر؛ ضبط النطاق التناظري | ||||
| المعلمات الميكانيكية | |||||
| الوزن | 73g + 3g (خطأ ملء الغراء) | ||||
| الغلاف | الـ ABS | ||||

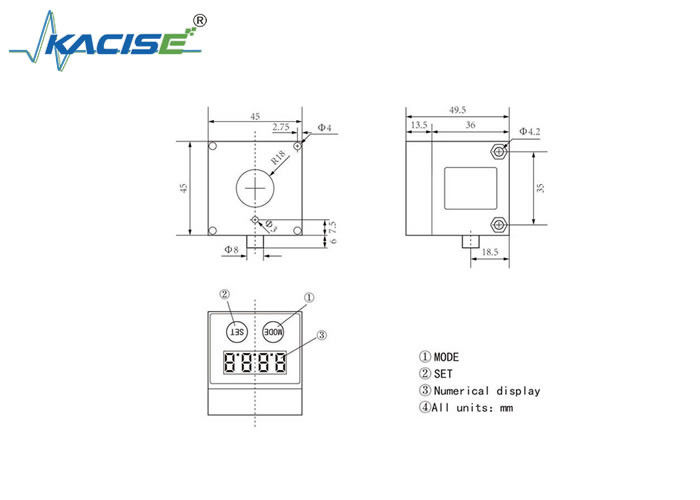

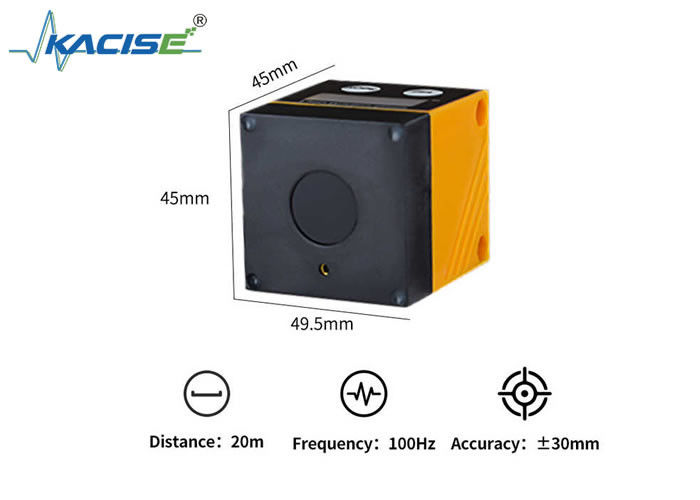

| الأبعاد | 45*45*49.5ملم | ||||
| الملحقات | |||||
| المسامير | M4*55mm 2 | ||||
| العصا | اختياري | ||||
| اتصال كهربائي | 1*M8، كابل طوله 1 متر | ||||
الموارد
تعليمات تشغيل مستشعر المسافة الليزر KLSA-DA.pdf
ملحمة بيانات جهاز استشعار المسافة الليزرية KLSA.pdf
KLSA-PN تعليمات تشغيل جهاز استشعار المسافة بالليزر.pdf
