Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KLSA series
فيديو
فيديو
فيديو

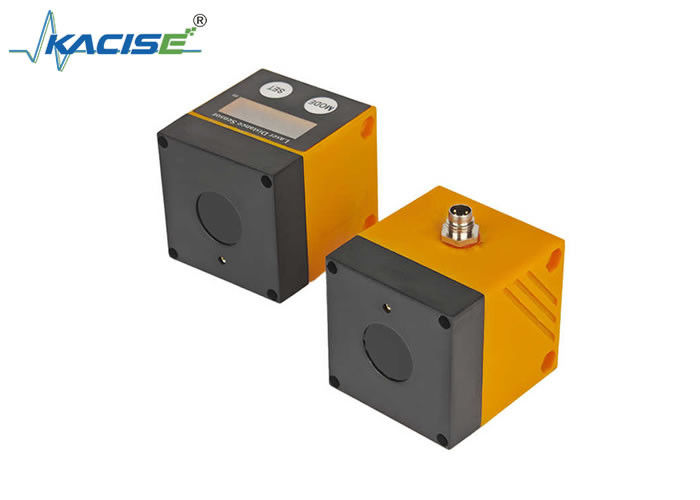

أجهزة الاستشعار الليزرية من سلسلة KLSA للمسح والبناء الهندسي.
مقدمة
أجهزة استشعار المدى الليزر من سلسلة KLSA هي أدوات متخصصة مصممة لتلبية المتطلبات الصارمة للمسح والبناء الهندسي.هذه أجهزة الاستشعار توفر دقة عالية، قياسات المسافة بدون اتصال لدعم مهام مثل تخطيط الموقع، والمحاذاة الهيكلية، ورصد التقدم في بيئات البناء.
الخصائص الرئيسية
التطبيقات
المواصفات التقنية
الاتصالات: RS485 معزولة مع معدلات البود قابلة للتعديل (9600 ∼ 115200 نقطة في الثانية) والتحقق من CRC16 لنقل البيانات الموثوق بها.
السلامة: يقلل تحكم تشغيل / إيقاف الليزر من التداخلات البصرية أثناء المسوحات ، في حين أن سجلات حالة الخطأ (على سبيل المثال ، 0000H للتنبيهات فوق المدى) تعزز القدرات التشخيصية.
سلسلة KLSA تجمع بين الدقة ، والمتانة ، والقدرة على التكيف ، مما يجعلها أداة لا غنى عنها للمهنيين في المسح والبناء الهندسي الذين يحتاجون إلى موثوقة ،حلول قياس المسافة في الوقت الحقيقي.
| معايير الأداء | |||||
| نطاق القياس | المسافة القصوى للقياس: 22 متر | ||||
| تحت الضوء القوي @100KLux البيئة: 12m | |||||
| تحت الهدف الأسود مع انعكاس 10٪: 20m | |||||
| تواتر القياس | 100 هرتز (يمكن ضبط التردد) | ||||
| دقة التكرار | ±8.0mm @50~2000mm | ||||
| ±20.0mm @2000~6000mm | |||||
| ±30.0mm @6000~2000mm | |||||
| دقة مطلقة | ±20.0mm@200~2000mm؛ 20~200mm بالقرب من المنطقة العمياء، خطأ كبير | ||||
| ±30.0mm @2000~6000mm | |||||
| < 1% @6000~2000mm | |||||
| الكشف عن العديد من الأهداف | ذروة مزدوجة | ||||
| تعويض الحرارة | نعم.. | ||||
| تصحيح الانعكاس | نعم، والانحراف من أهداف مختلفة اللون أقل من 5 ملم | ||||
| المنطقة العمياء | 0.03م | ||||
| مصدر الضوء | |||||
| الليزر العامل | 905nm، الفئة 1 | ||||
| مجال الرؤية FOV | < 2° | ||||
| حجم البقعة |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m؛ Φ50cm@20m |
||||
| ليزر مؤشر | 650-660nm،الفئة 2، (IEC 60825-1:2014(EN 60825-1:2014) | ||||
| بيئة العمل | |||||
| درجة حرارة العمل | -20~50 درجة مئوية | ||||
| درجة حرارة التخزين | -40~85 درجة مئوية | ||||
| مستوى حماية الحجرة | IP65 | ||||
| المعلمات الكهربائية | |||||
| الجهد العامل | DC + 9 ~ 35V | ||||
| التيار العامل | 107mA@12V يشير إلى عمل الليزر | ||||
| 103mA@12V يشير إلى إيقاف تشغيل الليزر | |||||
| الحماية العكسية | نعم.. | ||||
| العزلة | نعم.. | ||||
| عمر الليزر | أكثر من 50000 ساعة | ||||
| واجهة الإخراج | |||||
| واجهة الإخراج | PNP ثنائي الاتجاه | NPN ثنائي الاتجاه | RS485-Modbus |
UART |
إرسال |
| مفتوح/مغلق بشكل طبيعي | مفتوح/مغلق بشكل طبيعي | 4 ~ 20mA | |||
| مخرج التبديل الحد الأقصى للحمل الحالي | 100mA | ||||
| الحمولة القصوى للخروج التناظري | 250Ω | ||||
| زر العرض | |||||
| أرقام أنبوب نيكسي | 4-بيت | ||||
| وظيفة الزر | ضبط قيمة المفتاح؛ إشارة مفتاح الليزر؛ ضبط النطاق التناظري | ||||
| المعلمات الميكانيكية | |||||
| الوزن | 73g + 3g (خطأ ملء الغراء) | ||||
| الغلاف | الـ ABS | ||||

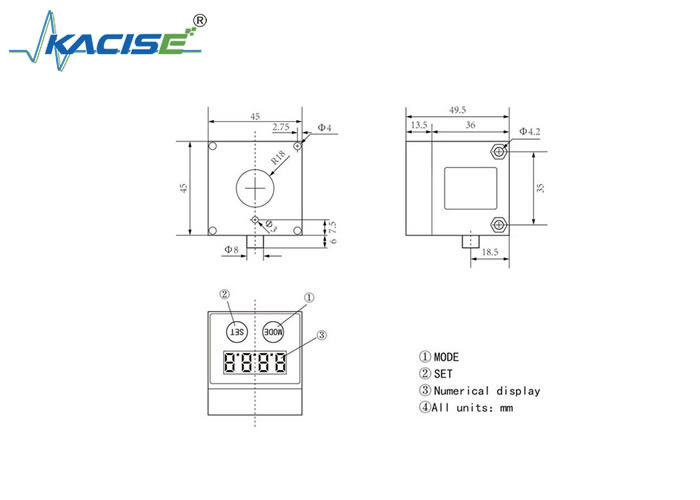

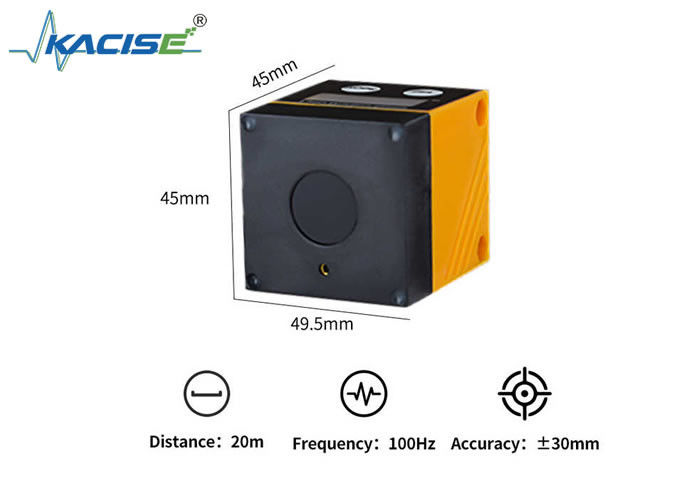

| الأبعاد | 45*45*49.5ملم | ||||
| الملحقات | |||||
| المسامير | M4*55mm 2 | ||||
| العصا | اختياري | ||||
| اتصال كهربائي | 1*M8، كابل طوله 1 متر | ||||
