جهاز استشعار المسافة تحت الماء KUS-W36 مخرج قياس دقيق ومستوى حماية IP68 لقياس المسافة الدقيق

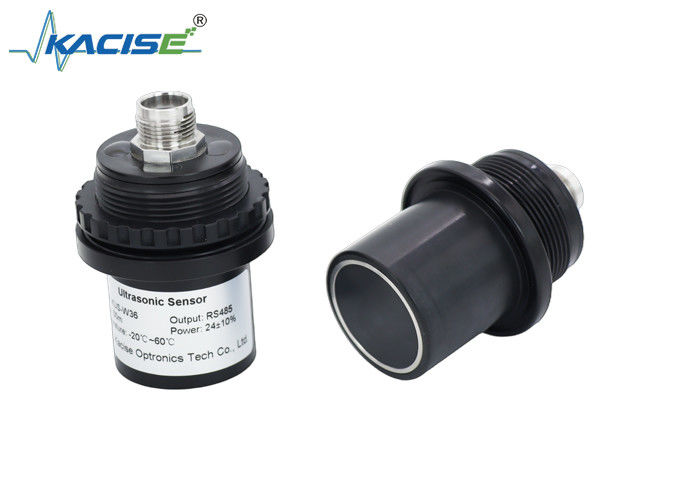

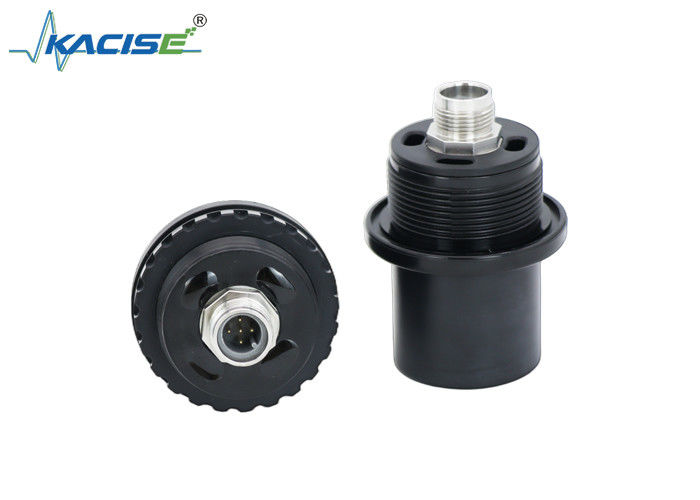

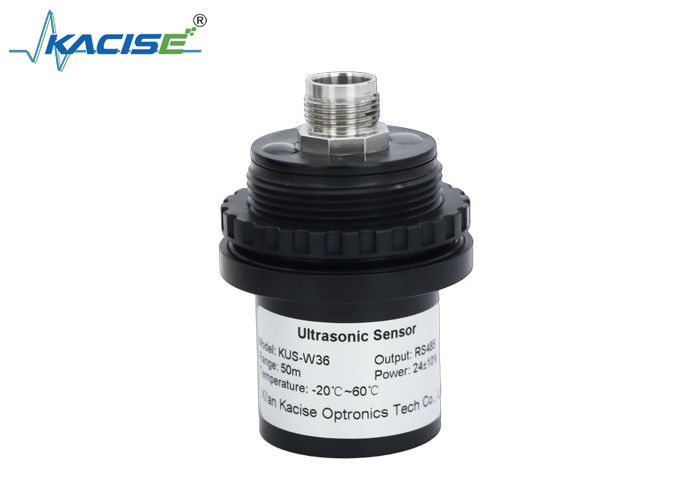

مستشعر المسافة تحت الماء KUS-W36

مقدمة

مستشعر قياس المسافة تحت الماء يستخدم موجات بالموجات فوق الصوتية لإرسال في الماء، وعندما يلتقي الجسم الذي سيتم قياسه،يعكس ويقيس المسافة بين جهاز الاستشعار والجسم الذي سيتم قياسه، ويقوم بإرسالها إلى السفن والقوارب، والمركبات بدون طيار تحت الماء وغيرها من المعدات. ويمكن استخدامها لتجنب العقبات وقياس المسافة تحت الماء.

مستوى حماية المنتج يصل إلى مستوى IP68 ، ويمكن غمر المنتج في الماء لفترة طويلة في عمق 10 أمتار دون تلف.

مبدأ القياس

موجة الموجات فوق الصوتية المنبعثة من المسبار بالموجات فوق الصوتية تنتشر من خلال الماء، وتلتقي بالهدف الذي سيتم قياسه، ثم تعود إلى المسبار بالموجات فوق الصوتية من خلال الماء بعد الانعكاس.لأن وقت الانبعاث والاستقبال يمكن أن يعرف، وفقًا لهذا الوقت × سرعة الصوت ÷ 2 = المسافة بين سطح انبعاث المسبار والهدف الذي سيتم قياسه.

صيغة الحساب: D = C*t/2

(قسمة على 2 لأن الموجة الصوتية هي في الواقع رحلة ذهاب وإياب من الإصدار إلى الاستقبال، D هي المسافة، C هي سرعة الصوت، و t هو الوقت).

إذا كان الفرق الزمني بين الانبعاث والاستقبال هو 0.01 ثانية، فإن سرعة الصوت في المياه العذبة ذات درجة حرارة طبيعية هي 1500 متر / ثانية.

1500 متر / ثانية × 0.01 ثانية = 15 متر

15 متر × 2 = 7.50 متر

أي أن المسافة بين سطح انبعاث المسبار والهدف الذي سيتم قياسه هي 7.50 متر.

المعلمات التقنية
