اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUS-W50

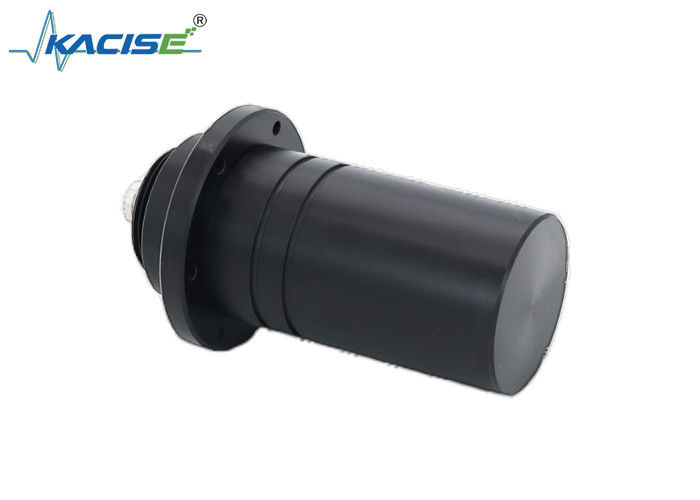

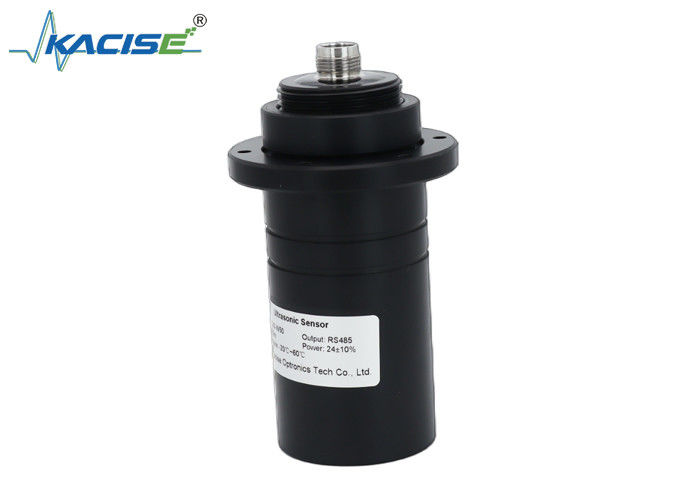

مستشعر المسافة تحت الماء KUS-W50
1مقدمة
أجهزة الاستشعار تحت الماء للموجات فوق الصوتية ذات الشعاع الواحد هي أجهزة استشعار عالية الاستجابة مصممة على أساس بنية ARM.
يحتوي المستشعر على رقاقة RS485 مدمجة لقراءة البيانات وتكوين المعلمات الداخلية.يمكن تعديل المعلمات الداخلية من خلال بروتوكول ModBus-RTU لضبط أداء المستشعر وتنفيذ وظائف معينة.
2مبدأ القياس
أثناء عملية قياس المسافة ، يتم إصدار إشارة الموجات فوق الصوتية من قبل المسبار بالموجات فوق الصوتية ، ويعكسها السائل أو غيرها من الوسط الصلب ، ثم يعكسها نفس المسبار.يتم قياس الفرق الزمني بين انبعاث الموجات فوق الصوتية واستقبال لتحقيق قياس المستوىيمكن التعبير عن العلاقة بين مسافة نقل موجة الصوت L، وسرعة الصوت v و وقت نقل موجة الصوت t عن طريق الصيغة:
صيغة قياس المسافة فوق الصوتية
L: المسافة بين المسبار بالموجات فوق الصوتية وسطح المادة المقاسة. الوحدة: m.
v: قيمة سرعة الصوت بعد تعويض درجة الحرارة. الوحدة: m/s.
t: وقت تشغيل موجة الصوت داخل نطاق القياس. الوحدة: s
3الخصائص
4التطبيق
5المعلمات التقنية
| المعايير العامة | |
| المنطقة العمياء | 0. 6م |
| نطاق الكشف | 0. 6m~100m |
| تردد المحول | 200 كيلو هرتز |
| الخصائص الكهربائية | |
| الجهد العامل | 10.8V ~ 26.4VDC ، حماية القطبية العكسية |
| التيار بدون حمولة | ≤15mA |
| انخفاض في الجهد | ≤ 2.5 فولت |
| تأخير بدء التشغيل | <2000ms (تأخير البرمجيات للحماية) |
| خصائص الناتج | |
| نوع الإخراج | مخرج RS485 القياسي (بروتوكول Modbus-RTU) |
| التيار العامل المسموح به | ≤ 100mA، حماية الدائرة القصيرة / الإفراط |
| دقة التكرار | ± 0.25% |
| الدقة | ± 0.5% |
| درجة حرارة البيئة | |
| درجة حرارة العمل | -20~60 درجة مئوية |
| درجة حرارة التخزين | -20~60 درجة مئوية |
| الخصائص الميكانيكية | |
| طريقة اتصال الخروج | منفذ ذو أربعة نواة |
| طول الخط الخارجي | افتراضيا 2 متر (الخطوط الأخرى تحتاج إلى تخصيص) |
| مستوى الحماية | IP68 |
| المواد | غلاف: ABS، PC |
