إصدار الشهادات:
CE
رقم الموديل:
Deltabar FMD77

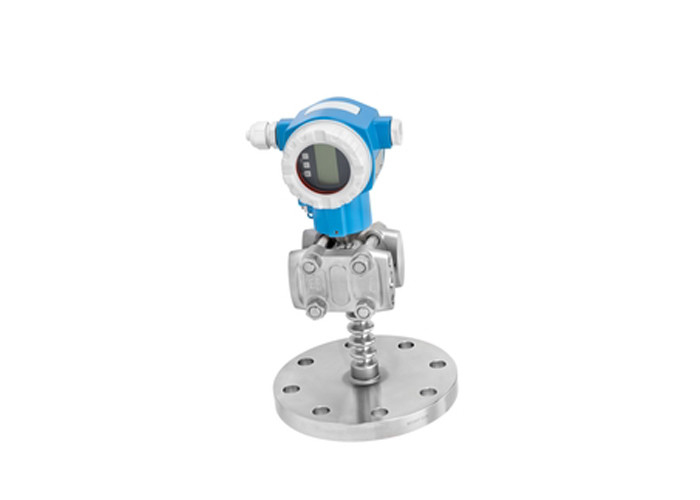

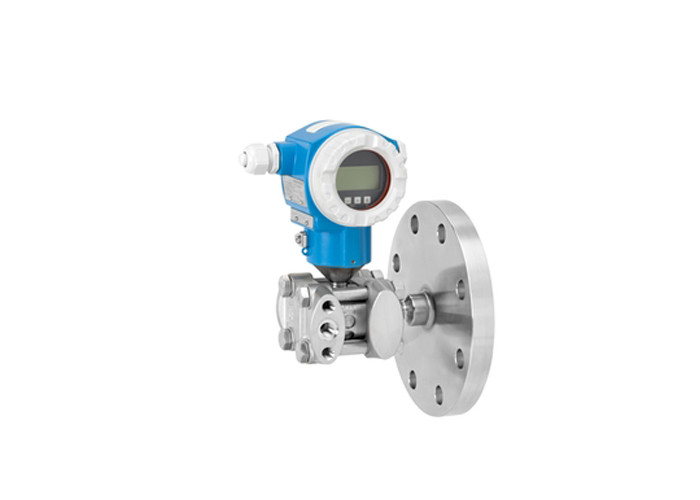

ضغط التفاضل Deltabar FMD77
مجال التطبيق
يستخدم جهاز Deltabar FMD77 لإرسال ضغط التفاضل مع مستشعر معدني ختم الحجاب الحاجز من جانب واحد أو أغطية الحجاب الحاجز على كلا الجانبين مع شعير في جانب الضغط المنخفض.تستخدم عادة في صناعة العمليات لقياس المستوى المستمر في السوائلوحدة البيانات المتكاملة HistoROM يجعل إدارة معايير العملية والجهاز سهلة. تم تصميمها وفقا ل IEC 61508 للاستخدام في تطبيقات السلامة SIL3.
لقياس المستوى أو الحجم أو الكتلة في السوائل.
اتصالات العملية: الخيوط والشرائح
درجة الحرارة: -70 إلى 400 درجة مئوية
نطاقات القياس: 100mbar إلى 16bar (1.5 إلى 240psi)
دقة: ± 0.075%
شهادات الحماية الدولية من الانفجارات، حظر الإفراط في التعبئة، الموافقات الصحية، الموافقة البحرية، SIL
الفوائد
وصف المنتج
| مبدأ القياس | ضغط التفاضل |
| الخصائص | جهاز إرسال رقمي مع حجاب قياس معدني، جانب واحد مع ختم حجاب جهاز إرسال وحداتي الاستقرار على المدى الطويل حاجز العملية الثانوي تحسين الأمان من خلال وظائف التشخيص الذاتي |
| فولتاج التزويد | 4... 20mA هارت 10,5...45 فولت متزامن (غير سابق): إكس: 105...30 فولت DC بروفيبوس PA: 9...32 فولت DC (غير سابق) (فايندابوس) 9...32 فولت DC (غير سابق) |
| دقة المراجع | 0،075% + تأثير غطاء الحجاب الحاجز |
| الاستقرار على المدى الطويل | 0.08 ٪ من عنوان URL / سنة 0.14 ٪ من URL / 5 سنوات 0.27٪ من URL / 10 سنوات |
| درجة حرارة العملية | -40 درجة مئوية... 400 درجة مئوية ((-40 درجة فهرنهايت... 752 درجة فهرنهايت) |
| درجة حرارة البيئة | -50 درجة مئوية... 85 درجة مئوية ((-58 درجة فهرنهايت... 185 درجة فهرنهايت) |
| خلية القياس | 100 mbar... 16 بار (40 inH20...240 psi) |
| أصغر نطاق يمكن معايرته | 5 mbar (0.075 psi) |
| مقاومة الفراغ | 50 mbar (0.73 psi) |
| (ماكس) ، اخفض صوتك | 100:1 |
| الحد الأقصى للضغط الزائد | 160 بار (2400 psi) |
| اتصال العملية | جانب الضغط المنخفض: 1/4-18NPT RC1/4" جانب الضغط العالي: الأطراف (DIN، ASME، JIS) |
| غشاء عملية المواد | 316L، سبيكة C، تانتال الذهب الروديوم PTFE |
| غطاء المواد | لا يوجد، مغلق الحجاب الحاجز |
| سائل ملء | زيت السيليكون زيت غير فعال زيت نباتي زيت منخفض الحرارة زيت عالي الحرارة |
| مساكن المواد | 316L، الألومنيوم المصبوب |
| التواصل | 4... 20 مآ هارت PROFIBUS PA مؤسسة فيلدبوس |
| شهادات / موافقات | ATEX، FM، CSA، CSA C/US، IEC Ex، INMETRO، NEPSI، EAC، UK Ex |
| الموافقات الأمنية | SIL |
| الموافقات على التصميم | NACE MR0175 EN10204-3.1 |
| التخصصات | وظائف التشخيص |
| الخليفة | PMD78B |
