إصدار الشهادات:
CE
رقم الموديل:
Cerabar PMC51

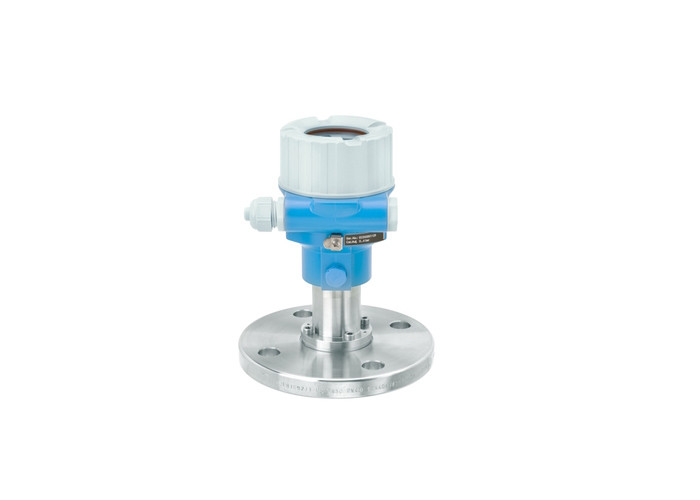

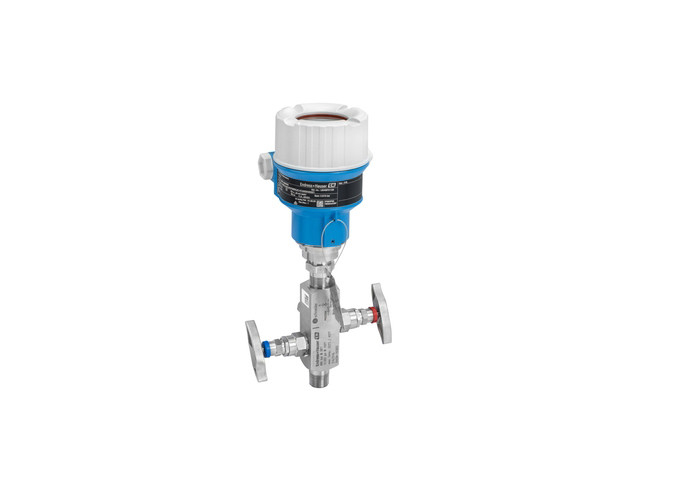

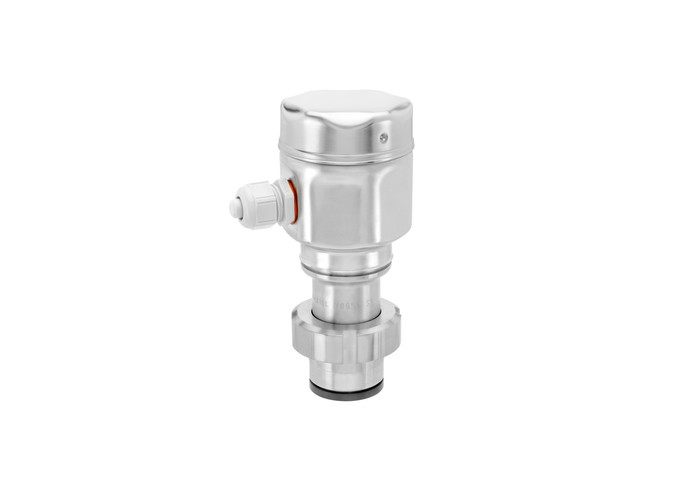

الضغط المطلق والضغط القياسي Cerabar PMC51
مجال التطبيق
يستخدم جهاز Cerabar PMC51 الرقمي لتحديد الضغط مع خلية قياس السيراميكية السامية الخالية من الزيت عادة في التطبيقات الصحية والعملية للضغط ، المستوى ،قياس الحجم أو الكتلة في السوائل والغازاتيضمن درجة عالية من سلامة النظام بفضل الغشاء السيراميكي المقاوم للفراغ مع الكشف عن الكسر المدمج. الإعداد السريع مع نطاق القياس القابل للتعديل يسمح بتشغيل بسيط،يقلل من التكاليف و يوفر الوقتSIL2 وفقًا لـ IEC 61508 / IEC 61511.
حجرة واحدة من الألومنيوم أو الفولاذ المقاوم للصدأ (316L).
اتصالات العملية: الخيوط أو الأطراف أو الاتصالات الصحية
درجة حرارة العملية: -40 إلى 130 درجة مئوية (-40 إلى 266 درجة فهرنهايت) ، 150 درجة مئوية (302 درجة فهرنهايت) لمدة ساعة واحدة
نطاقات القياس: -1/0 حتى 40بار (-15/0 إلى 600psi)
الدقة: ± 0.1٪، "البلاتين" ± 0.075%
شهادات حماية دولية من الانفجارات، SIL، الموافقات الصحية، الموافقات البحرية
الفوائد
وصف المنتج
| مبدأ القياس | الضغط المطلق والضغط المقياس |
| الخصائص | ناقل ضغط ذكي وموثوق به مع خلية قياس سعة وعملية السيراميكية عزل الحجاب الحاجز |
| فولتاج التزويد | 4... 20 مآ هارت 11,5...45 فولت متزامن (غير سابق): Ex ia: 11،5...30 فولت DC بروفيبوس PA: 9...32 فولت DC (غير سابق) (فايندابوس) 9...32 فولت DC (غير سابق) |
| دقة المراجع | القياسية 0.1% البلاتين 0.075% |
| الاستقرار على المدى الطويل | 0.2% من عنوان URL/ سنة 0.4٪ من URL / 5 سنوات 0.5٪ من URL / 10 سنوات |
| درجة حرارة العملية | -40 درجة مئوية...+130 درجة مئوية ((-40 درجة فهرنهايت...+266 درجة فهرنهايت) +150 درجة مئوية لمدة ساعة واحدة ((+302 درجة فهرنهايت لمدة ساعة واحدة) |
| درجة حرارة البيئة | -40 درجة مئوية... +85 درجة مئوية ((-40 درجة فهرنهايت... +185 درجة فهرنهايت) |
| خلية القياس | 100 mbar...40 bar ((1.5 psi...600 psi) النسبية/ المطلقة |
| أصغر نطاق يمكن معايرته | 10 mbar (0.15 psi) |
| مقاومة الفراغ | 0 mbar abs. |
| (ماكس) ، اخفض صوتك | 20:1 |
| الحد الأقصى للضغط الزائد | 60 بار (900 PSI) |
| اتصال العملية | موضوع: G1/2... G2, R1/2, MNPT1/2 الشريط: DN25... DN80, أيه إس إم إي 1"...4"، JIS 10K |
| اتصال العملية نظيف | المقبض الثلاثي DIN11851 DIN11864-1 نيمو الاختلاف N الرسائل القصيرة DRD |
| غشاء عملية المواد | السيراميك |
| غطاء المواد | فيتون، EPDM، NBR، كالريز |
| سائل ملء | لا يوجد، خلية قياس جافة |
| مساكن المواد | من الألومنيوم المصبوب بالموت، AISI 316L |
| التواصل | 4... 20 مآ 4... 20 مآ هارت PROFIBUS PA مؤسسة فيلدبوس IO-Link |
| شهادات / موافقات | ATEX، FM، CSA، CSA C/US، IEC Ex، INMETRO، NEPSI، UK Ex |
| الموافقات الأمنية | SIL |
| الموافقات على التصميم | EN10204-3.1 NACE MR0175 |
| الموافقات الصحية | مؤشر المواصفات ASME-BPE 3A، EHEDG |
| الموافقات البحرية | GL/ ABS/ LR/ BV/ DNV |
| موافقات مياه الشرب | NSF |
| الخليفة | PMC51B |
