4 20mADC التيار الخارجي KTG170 المحلل فوق البنفسجي لقياس H2S نطاق قابل للتخصيص

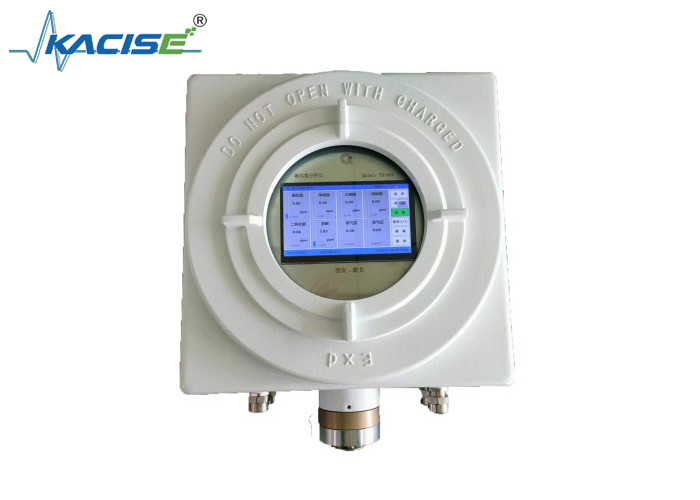

KTG170 المحلل فوق البنفسجي

المبدأ الأساسي

يستند مبدأ استخدام تقنية طيفية امتصاص عالية الدقة لقياس غازات الكبريت إلى قانون بير - لامبرت.يستخدم طيف الامتصاص المميز للغازات مثل كبريتيد الهيدروجين، الميثانثيول، سلفيد الديميثيل، وديميثيل ديسولفيد. تستخدم تقنية طيفية امتصاص التفاضل للقضاء على المكونات المتداخلة.ثم يتم حساب تركيزات كل غاز بشكل عكسي وفقا للإشارات الطيفية المميزة لامتصاص الفارق لكل غاز مكون.

المعلمات التقنية

المتوسط: الغاز الطبيعي

الضغط: 0.05 - 0.5Mpa

درجة حرارة الغرفة: -20 - 50 درجة مئوية

H2S: 0 - 30 PPm (يمكن تخصيص نطاق القياس وفقًا لمتطلبات العملاء)

التيار الخارجي: 4 - 20mADC

مصدر الطاقة: الجهد الاسمي 220V±22V، التردد 50Hz±5Hz

واجهة غاز العينة: Φ6 × 1

الخروج التناظري: قنوات 2 من 4 - 20mA

مخرج الاتصال: 4 قنوات (يمكن البرمجة)

الخروج الرقمي: قنوات 2 من واجهات RS485 ، باستخدام بروتوكول Modbus

المعايير المقاومة للانفجار

الصف المقاوم للانفجار: ExdIICT6

درجة الحماية: IP65

الأبعاد الإجمالية: 505490235

الوزن: حوالي 25 كجم

خصائص الأداة

• مقاومة قوية للتآكل جميع الأجزاء التي تتلامس مع غاز العينة مصنوعة من مواد مقاومة للتآكل
• يمكن نقل البيانات إلى نظام التحكم المركزي المتقدم لمصنع إنتاج الغاز من خلال واجهات متعددة.
• يمكن أن يحل محل تكنولوجيا تحليل الغاز الكهروكيماوي والكروماتوجرافات الغازية ، مع عمر خدمة طويل وأداء عالية التكلفة وتكلفة صيانة منخفضة.
• شاشة LCD كبيرة، تشغيل قائمة الصينية الكاملة، مع وظيفة التشغيل السريع، مما يجعل العملية بسيطة ومريحة.
• التبديل التلقائي لمجموعات متعددة ، ويمكن تعيين النطاق المتوسط.
• المعالجة الرقمية تجعلها أكثر دقة واستقرار وموثوقية.
• لديها وظائف البدء الناعمة والحراسة لضمان التشغيل الموثوق به للمعدات لفترة طويلة.
• الخروج متزامن ومعزول (0/4 - 20) مA ، ويعد حمولة الخروج 250Ω.
• لديها إشارات إخراج حالة مستقلة تمامًا مثل المعايرة والخطأ والإنذار وتحويل النطاق.
• يستخدم المنتج المقاوم للانفجار غطاءً خاصًا مضادًا للاشتعال وقابلًا للانفجار ويمكن استخدامه في البيئات المتفجرة في المنطقة 1 والمنطقة 2.
