Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KLSA
فيديو
فيديو
فيديو
1التعليمات

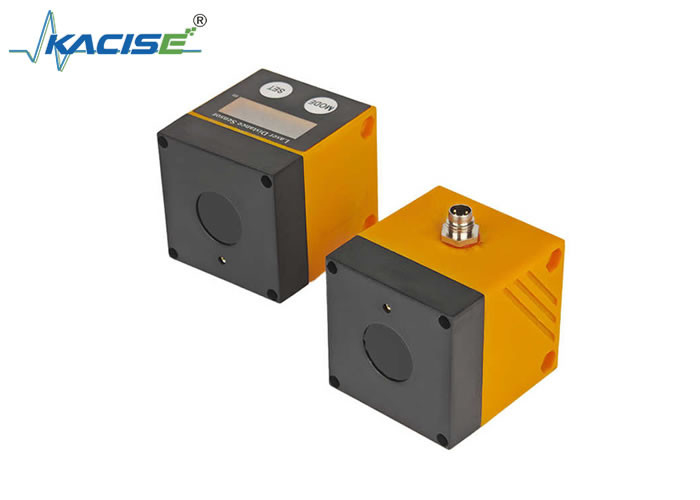

تعرف على مستشعر KACISE Outdoor High - Performance KLSA Laser Distance Sensor. مستشعر المسافة بالليزر هو أداة دقة تستخدم تكنولوجيا الليزر لتحقيق قياس المسافة دون اتصال.يحدد المسافة، وضع أو تحريك الكائن المستهدف عن طريق إطلاق الليزر وتحليل الإشارة المنعكسة.القدرة على الاستجابة السريعة ومكافحة التداخليتم استخدامه على نطاق واسع في الأتمتة الصناعية والمعدات الذكية والمسح والاستشعار عن بعد والإلكترونيات الاستهلاكية ومجالات أخرى.
2الخصائص
3المواصفات التقنية
| معايير الأداء | |||||
| نطاق القياس | المسافة القصوى للقياس: 22 متر | ||||
| تحت الضوء القوي @100KLux البيئة: 12m | |||||
| تحت الهدف الأسود مع انعكاس 10٪: 20m | |||||
| تواتر القياس | 100 هرتز (يمكن ضبط التردد) | ||||
| دقة التكرار | ±8.0mm @50~2000mm | ||||
| ±20.0mm @2000~6000mm | |||||
| ±30.0mm @6000~2000mm | |||||
| دقة مطلقة | ±20.0mm@200~2000mm؛ 20~200mm بالقرب من المنطقة العمياء، خطأ كبير | ||||
| ±30.0mm @2000~6000mm | |||||
| < 1% @6000~2000mm | |||||
| الكشف عن العديد من الأهداف | ذروة مزدوجة | ||||
| تعويض الحرارة | نعم.. | ||||
| تصحيح الانعكاس | نعم، والانحراف من أهداف مختلفة اللون أقل من 5 ملم | ||||
| المنطقة العمياء | 0.03م | ||||
| مصدر الضوء | |||||
| الليزر العامل | 905nm، الفئة 1 | ||||
| مجال الرؤية FOV | < 2° | ||||
| حجم البقعة |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m؛ Φ50cm@20m |
||||
| ليزر مؤشر | 650-660nm،الفئة 2، (IEC 60825-1:2014(EN 60825-1:2014) | ||||
| بيئة العمل | |||||
| درجة حرارة العمل | -20~50 درجة مئوية | ||||
| درجة حرارة التخزين | -40~85 درجة مئوية | ||||
| مستوى حماية الحجرة | IP65 | ||||
| المعلمات الكهربائية | |||||
| الجهد العامل | DC + 9 ~ 35V | ||||
| التيار العامل | 107mA@12V يشير إلى عمل الليزر | ||||
| 103mA@12V يشير إلى إيقاف تشغيل الليزر | |||||
| الحماية العكسية | نعم.. | ||||
| العزلة | نعم.. | ||||
| عمر الليزر | أكثر من 50000 ساعة | ||||
| واجهة الإخراج | |||||
| واجهة الإخراج | PNP ثنائي الاتجاه | NPN ثنائي الاتجاه | RS485-Modbus |
UART
|
إرسال |
| مفتوح/مغلق بشكل طبيعي | مفتوح/مغلق بشكل طبيعي | 4 ~ 20mA | |||
| مخرج التبديل الحد الأقصى للحمل الحالي | 100mA | ||||
| الحمولة القصوى للخروج التناظري | 250Ω | ||||
| زر العرض | |||||
| أرقام أنبوب نيكسي | 4-بيت | ||||
| وظيفة الزر | ضبط قيمة المفتاح؛ إشارة مفتاح الليزر؛ ضبط النطاق التناظري | ||||
| المعلمات الميكانيكية | |||||
| الوزن | 73g + 3g (خطأ ملء الغراء) | ||||
| الغلاف | الـ ABS | ||||

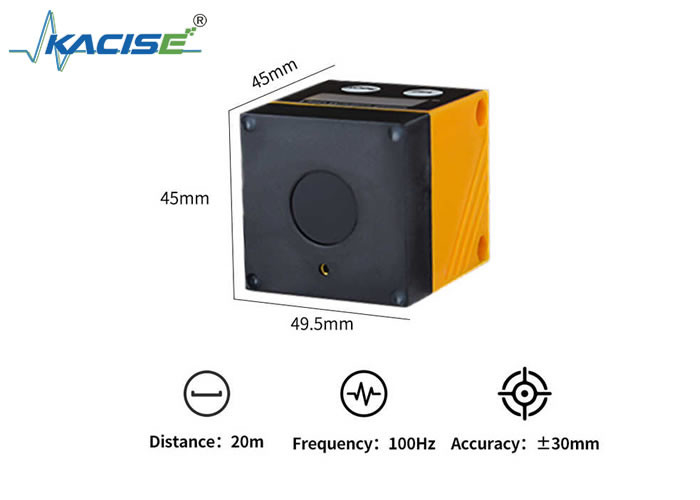

| الأبعاد | 45*45*49.5ملم | ||||
| الملحقات | |||||
| المسامير | M4*55mm 2 | ||||
| العصا | اختياري | ||||
| اتصال كهربائي | 1*M8، كابل طوله 1 متر | ||||

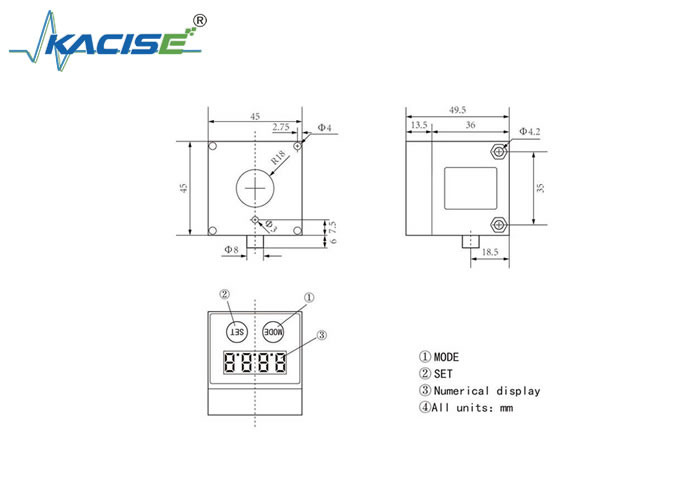

4البعد
5.التثبيت
شروط التثبيت
- تثبيت الجهاز بحيث يكون الجسم الذي سيتم قياسه ضمن نطاق القياس 0.0322 متر
- يحتوي جهاز الاستشعار على نطاق دقة ثابت يبلغ 22 متر. لا تقيس الأشياء ضمن نطاق > 22 متر.
يجب على العميل أيضًا تجنب الأجسام العاكسة في المسار البصري المباشر للمستشعر ضمن نطاق > 22 م. خلاف ذلك ، قد تكون القيم المقاسة غير دقيقة.
تثبيت الملحقات
6تعريف الكابل
| لا. | لون الخط | KLSA-P/N | KLSA-أد. | KLSA-ت |
| 1 | البني | VCC، DC9-35V | VCC ، DC9 ~ 35V | VCC، DC3.3V |
| 2 | أسود | الـ GND | GND ، أرضية تناظرية | أرضية الطاقة |
| 3 | الأزرق | OUT1 | RS485 A | RX |
| 4 | الأبيض | أوت2 | RS485 B | TX |
| 5 | الرمادي | لا شيء | الخروج التناظري |
7جدول نموذج الطلب
| النطاق | واجهة | النموذج |
| 1 متر | PNP | KLSA-01P |
| 2 متر | PNP | KLSA-02P |
| 3م | PNP | KLSA-03P |
| 4م | PNP | KLSA-04P |
| 5 م | PNP | KLSA-05P |
| الـ NPN | KLSA-05N | |
| RS485/4-20mA | KLSA-05DA | |
| إرسال | KLSA-05R | |
| 10 م | PNP | KLSA-10P |
| الـ NPN | KLSA-10N | |
| RS485/4-20mA | KLSA-10DA | |
| إرسال | KLSA-10R | |
| 20 متر | PNP | KLSA-20P |
| الـ NPN | KLSA-20N | |
| RS485/4-20mA | KLSA-20DA | |
| إرسال | KLSA-20R | |
| UART TTL | KLSA-20T |
