مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
TDLAS200

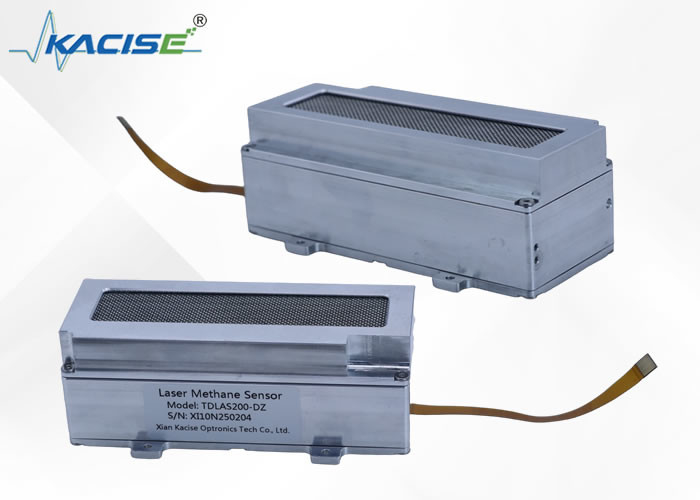

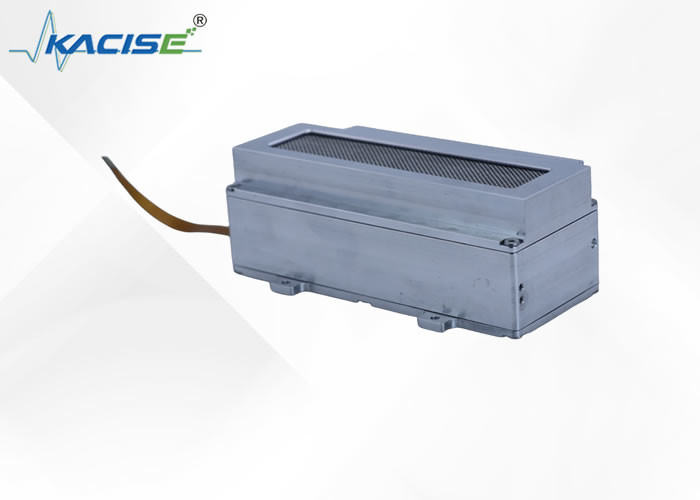

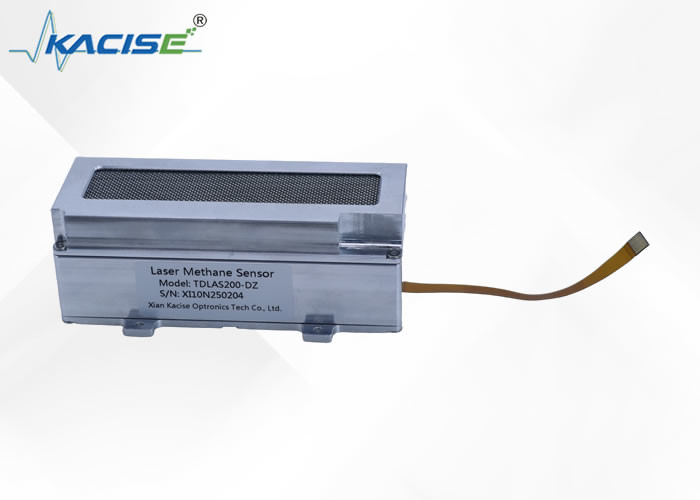

مستشعر الليزر الميثان TDLAS200
1مقدمة
ويتم تصنيع وحدة قياس الهواء بالليزر على أساس تقنية طيفية امتصاص الليزر.إنه ينبعث من شعاع ليزر من طول موجة محدد للكشف عما إذا كان هناك غاز هدف في نطاق المسار البصري للليزر، وبالتالي الحصول على تركيز الغاز المستهدف.
2الخصائص
3مبدأ القياس
"جزيئات الميثان تمتص الضوء بطول موجة محدد"
"كمية الضوء التي تمتصها الوسيط الشفاف (كتلة غاز الميثان) متناسبة مع سمك وتركيز كتلة الغاز" --قانون بير لامبرت
وفقا للمبادئ الفيزيائية المذكورة أعلاه، يمكن استخدام شعاع ضوئي من طول موجة معين للاختراق في كتلة غاز الميثان المتسرب. وفقا لدرجة ضعف الشعاع،يمكن قياس تركيز الميثان في كتلة الغاز، وهو يستجيب فقط للميثان (الانتقاء الفريد).
استخدام خلية الكشف مع انعكاسات متعددة والسماح للليزر بالمرور مرارا وتكرارا من خلال الغاز الذي يتم قياسه يمكن أن يضاعف حساسية الكشف.
| نموذج المنتج | TDLAS200 |
| كائن الكشف | الميثان (CH4) |
| مبدأ القياس | طيف امتصاص الليزر (TDLAS) |
| حد الكشف الثابت | 0.5ppm@25°C10SPS (القيمة النموذجية، يرجى الاتصال بنا للحصول على تفاصيل) |
| حجم | 53 مل |
| أسرع وقت استجابة | 0.1s |
| نطاق القياس | 0~5000 جزء في المئة |
| انحراف القياس |
0-200ppm القيمة الحقيقية +/-2ppm القيمة الحقيقية 200-1000ppm +/-1% القيمة الحقيقية 1000-5000ppm +/-2% |
| 12 ساعة من الانجراف | +/-1.5ppm |
| درجة حرارة العمل | -20~50 درجة مئوية |
| إمدادات الطاقة | 5-12VDC 1W (نموذجي) 3W (أقصى) |
| الأبعاد والوزن | 115×59×38ملم |
| واجهة الغاز | باجودا مباشرة M-5AU-4 |
| أسرع وقت استجابة | وقت الكشف 0.1s |
*1 يرجى التأكد من أن جهد مدخل الطاقة في الوحدة لا يقل عن 5 فولت
*2 توصية اختيار المضخة < 500 مل/دقيقة
أبعاد وحدة الكشف المضيفة: 115 × 59 × 38 ملم (باستثناء الكابلات وموصولات الغاز)
