مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KTF

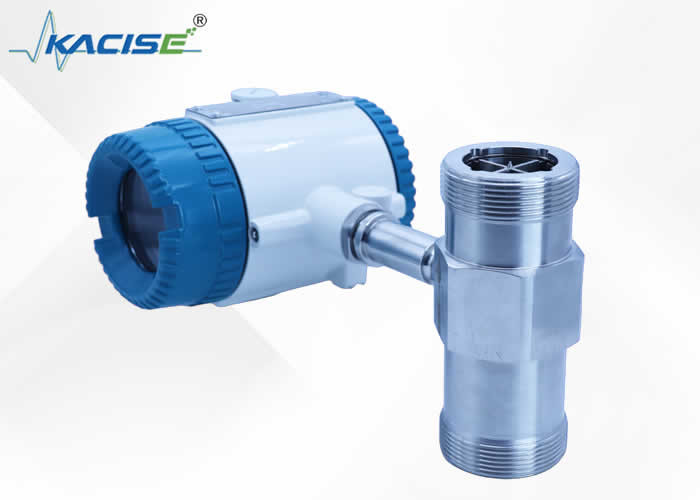

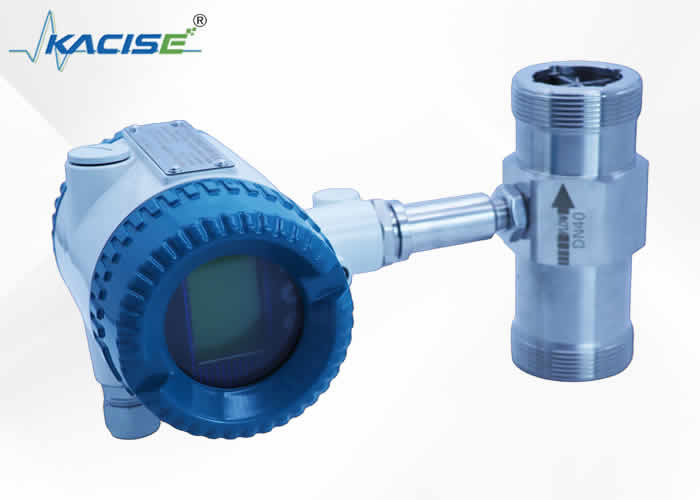

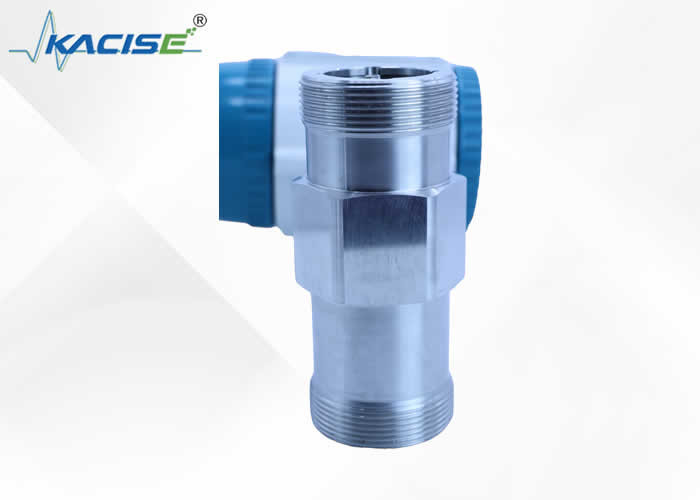

عداد تدفق التوربين KTF عالي التكلفة لقياس السوائل العضوية وغير العضوية
مقدمة
المواصفات التقنية
|
حجم الأنابيب (DN) ملم |
نطاق التدفق ((m3/h) | الضغط الاسمي (Mpa) | ||
| 0.2% | 0.5٪ | 10 ٪ | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2 ∙4 | 0.6 ¢6 | 0.4 ¢ 6 |
2.5 6.3 16 |
| 20 | 2 ¢ 6 | 0.8 ¢8 | 0.6 8 | |
| 25 | 3 ¢10 | 1.2 12 | 1.2 12 | |
| 32 | 4 ¢ 12 | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢25 | 3 ¢30 | 3 ¢30 | |
| 50 | 12 ¢40 | 5 ¢50 | 5 ¢50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢70 | |
| 80 | 20100 | 16 ¢ 100 | 12 ¢ 120 | |
| 100 | 50 ¢160 | 25 ¢160 | 20 ¢200 | |
| 125 | 50 ¢200 | 30 ¢ 250 | 25 ¢ 280 | |
| 150 | 100 300 | 50 ¢ 300 | 40×400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢800 | |
| 250 | 300 ‰ 1000 | 160 ‰ 1000 | 1201200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 2500 | |||
| 500 | 600 ¥ 4000 | |||
| درجة الحرارة المحيطة | -20 ̊+55 ̊C |
| درجة الحرارة النسبية | 5٪ ٪ |
| الضغط الجوي | 86 ∼ 106 كيبا |
| الحرارة المتوسطة من النوع العادي | -20 ≈ + 120 درجة مئوية |
| نوع مقاوم للانفجار درجة حرارة متوسطة | -20°70°C |
| مقاومة للانفجار | dIIBT5 |
| إمدادات الطاقة |
سلكان: +24VDC ثلاثة أسلاك: + 12VDC + 24VDC |
| الاتصال | خيوط أو شظايا |
الأبعاد
اتصال الخيوط
وصلة الشريط
|
حجم الأنابيب DN (ملم) |
جهاز استشعار البعد (ملم) |
أبعاد الشبكة (ملم) | حجم الخيط | ||||||
| (ل) | هـ | د | د1 | د2 | د3 | ن-د | L1 ((ملم) | G | |
| 4 | 225 | 145 | نصف | ||||||
| 6 | 225 | 145 | نصف | ||||||
| 10 | 345 | 170 | نصف | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12 - 23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
