مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KTF

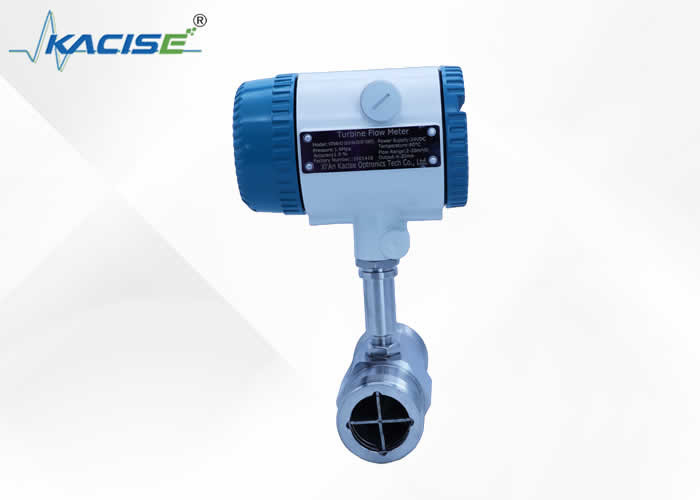

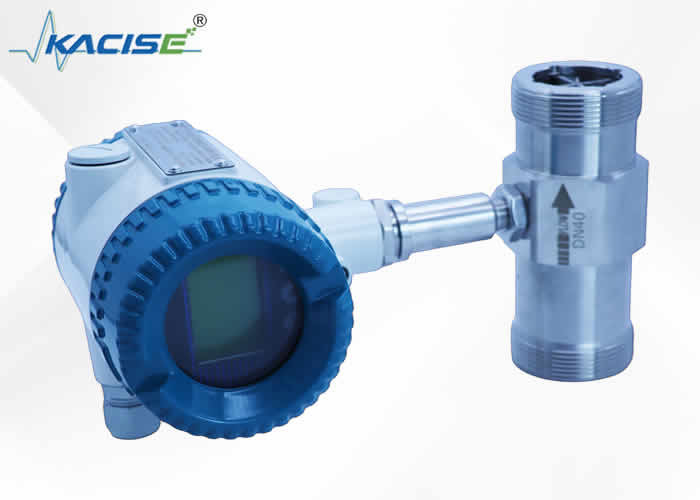

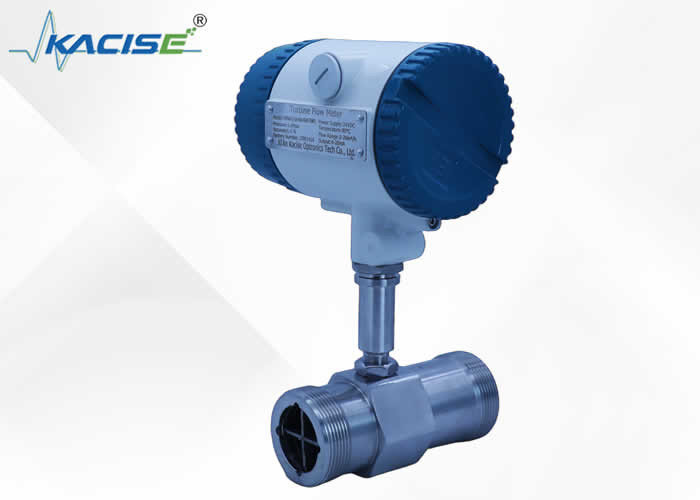

مقياس تدفق التوربين لقياس تدفق السوائل النظيفة
مقدمة
عداد تدفق التوربين هو جهاز ممتاز مصمم لقياس تدفق السوائل النظيفةالذي يضمن دقة عالية وموثوقية في قياس التدفقمع تصميمه البسيط ولكنه فعال ، يمكن تثبيته وصيانته بسهولة. فإنه يحول تدفق السائل إلى إشارات كهربائية ، مما يسمح لاكتساب البيانات والمراقبة المريحة.هذا العداد يستخدم على نطاق واسع في مختلف الصناعات، مثل المواد الكيميائية والصيدلانية والأغذية، وتوفير أداء دقيق ومستقر. إنه الخيار المثالي لأولئك الذين يحتاجون إلى قياس دقيق لتدفق السائل،المساعدة في تحسين عمليات الإنتاج وضمان جودة المنتجات.
الأبعاد
اتصال الخيوط
وصلة الشريط
|
حجم الأنابيب DN (ملم) |
جهاز استشعار البعد (ملم) |
أبعاد الشبكة (ملم) | حجم الخيط | ||||||
| (ل) | هـ | د | د1 | د2 | د3 | ن-د | L1 ((ملم) | G | |
| 4 | 225 | 145 | نصف | ||||||
| 6 | 225 | 145 | نصف | ||||||
| 10 | 345 | 170 | نصف | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12 - 23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
المواصفات التقنية
|
حجم الأنابيب (DN) ملم |
نطاق التدفق ((m3/h) | الضغط الاسمي (Mpa) | ||
| 0.2% | 0.5٪ | 10 ٪ | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2 ∙4 | 0.6 ¢6 | 0.4 ¢ 6 |
2.5 6.3 16 |
| 20 | 2 ¢ 6 | 0.8 ¢8 | 0.6 8 | |
| 25 | 3 ¢10 | 1.2 12 | 1.2 12 | |
| 32 | 4 ¢ 12 | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢25 | 3 ¢30 | 3 ¢30 | |
| 50 | 12 ¢40 | 5 ¢50 | 5 ¢50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢70 | |
| 80 | 20100 | 16 ¢ 100 | 12 ¢ 120 | |
| 100 | 50 ¢160 | 25 ¢160 | 20 ¢200 | |
| 125 | 50 ¢200 | 30 ¢ 250 | 25 ¢ 280 | |
| 150 | 100 300 | 50 ¢ 300 | 40×400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢800 | |
| 250 | 300 ‰ 1000 | 160 ‰ 1000 | 1201200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 2500 | |||
| 500 | 600 ¥ 4000 | |||
| درجة الحرارة المحيطة | -20 ̊+55 ̊C |
| درجة الحرارة النسبية | 5٪ ٪ |
| الضغط الجوي | 86 ∼ 106 كيبا |
| الحرارة المتوسطة من النوع العادي | -20 ≈ + 120 درجة مئوية |
| نوع مقاوم للانفجار درجة حرارة متوسطة | -20°70°C |
| مقاومة للانفجار | dIIBT5 |
| إمدادات الطاقة |
سلكان: +24VDC ثلاثة أسلاك: + 12VDC + 24VDC |
| الاتصال | خيوط أو شظايا |
