مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KTF

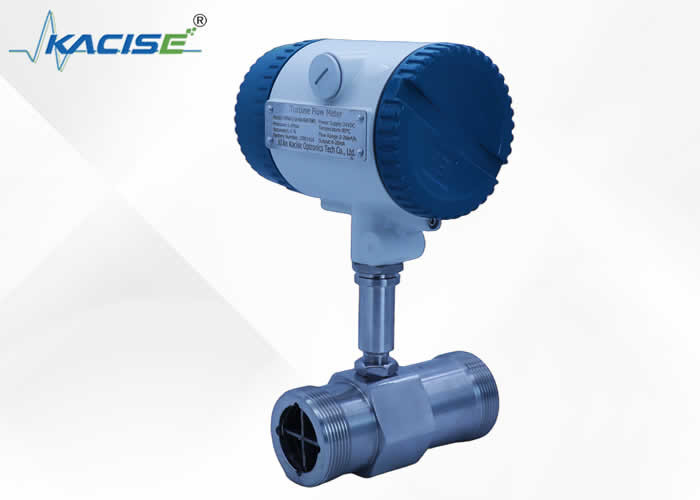

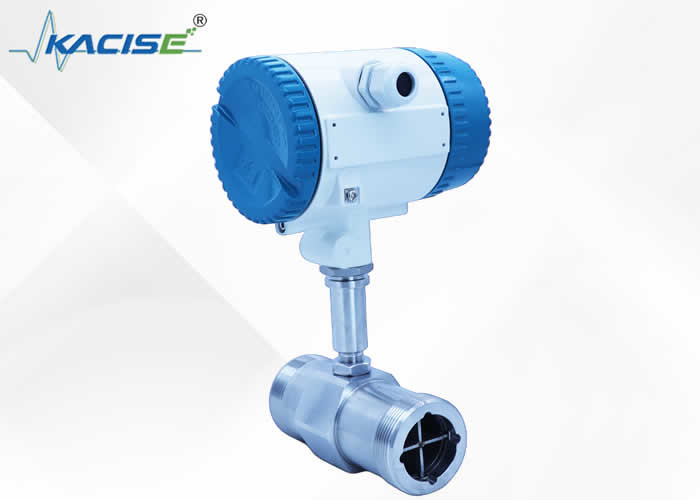

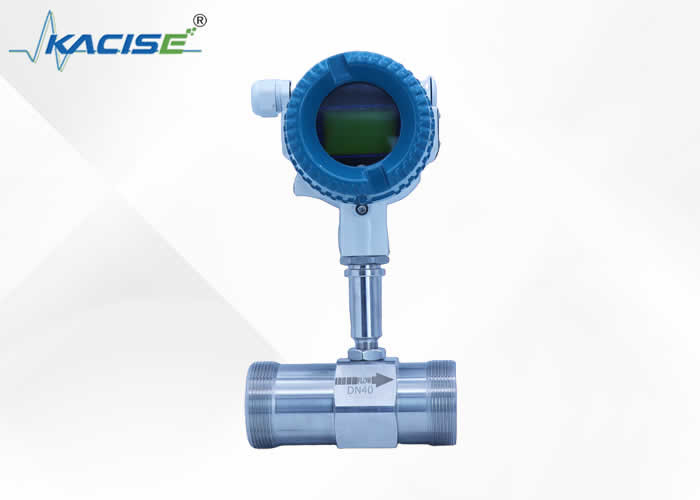

مقياس تدفق التوربينات من سلسلة KTF
مقدمة
مقياس تدفق التوربينات من سلسلة KTF مناسب لقياس السوائل الفردية النظيفة أو النظيفة بشكل أساسي ، بمفردها أو مع معدات ذات صلة ،ويمكن استخدامها لقياس حجم تدفق أو الحجم الإجمالي في خطوط الأنابيب المغلقةلديها خصائص البنية البسيطة، والوزن الخفيف، ودقة عالية، والإعادة جيدة، والاستجابة الحساسة، وسهولة التثبيت والصيانة، الخيستخدم على نطاق واسع في الصناعات مثل البترول، الصناعة الكيميائية، إمدادات المياه، الغذاء، الصيدلة والبحث العلمي والتجربة.
مقياس تدفق التوربينات من سلسلة KTF يحول تدفق السائل في خط الأنابيب إلى إشارات نبضات كهربائيةويكمل قياس أو الكمية الإجمالية لتدفق السائل في خط الأنابيب من خلال أدوات العرض أو معالجة نظام الكمبيوتر. التدبير
المواصفات التقنية
|
حجم الأنابيب (DN) ملم |
نطاق التدفق ((m3/h) | الضغط الاسمي (Mpa) | ||
| 0.2% | 0.5٪ | 10 ٪ | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2 ∙4 | 0.6 ¢6 | 0.4 ¢ 6 |
2.5 6.3 16 |
| 20 | 2 ¢ 6 | 0.8 ¢8 | 0.6 8 | |
| 25 | 3 ¢10 | 1.2 12 | 1.2 12 | |
| 32 | 4 ¢ 12 | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢25 | 3 ¢30 | 3 ¢30 | |
| 50 | 12 ¢40 | 5 ¢50 | 5 ¢50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢70 | |
| 80 | 20100 | 16 ¢ 100 | 12 ¢ 120 | |
| 100 | 50 ¢160 | 25 ¢160 | 20 ¢200 | |
| 125 | 50 ¢200 | 30 ¢ 250 | 25 ¢ 280 | |
| 150 | 100 300 | 50 ¢ 300 | 40×400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢800 | |
| 250 | 300 ‰ 1000 | 160 ‰ 1000 | 1201200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 2500 | |||
| 500 | 600 ¥ 4000 | |||
| درجة الحرارة المحيطة | -20 ̊+55 ̊C |
| درجة الحرارة النسبية | 5٪ ٪ |
| الضغط الجوي | 86 ∼ 106 كيبا |
| الحرارة المتوسطة من النوع العادي | -20 ≈ + 120 درجة مئوية |
| نوع مقاوم للانفجار درجة حرارة متوسطة | -20°70°C |
| مقاومة للانفجار | dIIBT5 |
| إمدادات الطاقة |
سلكان: +24VDC ثلاثة أسلاك: + 12VDC + 24VDC |
| الاتصال | خيوط أو شظايا |
الأبعاد
اتصال الخيوط
وصلة الشريط
|
حجم الأنابيب DN (ملم) |
جهاز استشعار البعد (ملم) |
أبعاد الشبكة (ملم) | حجم الخيط | ||||||
| (ل) | هـ | د | د1 | د2 | د3 | ن-د | L1 ((ملم) | G | |
| 4 | 225 | 145 | نصف | ||||||
| 6 | 225 | 145 | نصف | ||||||
| 10 | 345 | 170 | نصف | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12 - 23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
