اسم العلامة التجارية:
Honeywell
إصدار الشهادات:
CE
رقم الموديل:
موديل 435

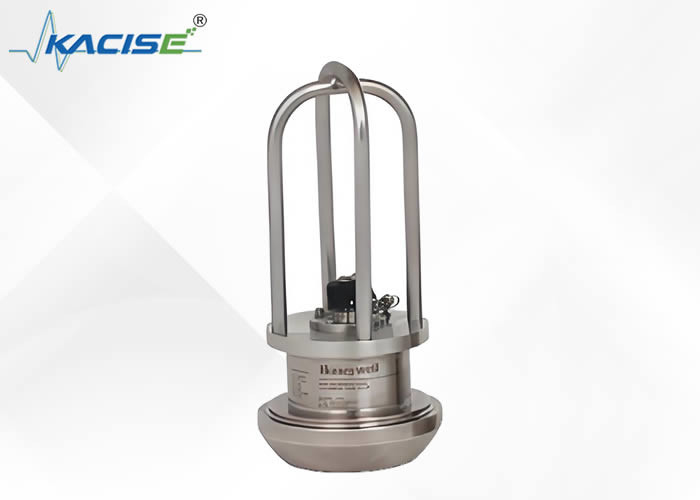

أجهزة استشعار الضغط النموذج 435
060-P186-01
جهاز استشعار الضغط من طراز 435 Wing Union ، 5000 psi ، دقة ± 0.2٪ FSS ، تعويض درجة الحرارة ، معايرة الشنت بسلكين ، Bendix PT 6-pin (PTIH-10-6P) الإنهاء الكهربائي ، Weco® 1502 منفذ الضغط ،الأسلاك القياسية ذات الـ 6 دبوس، و Inconel® X-750 الحجاب الحاجز المبلل النماذج 434/435/437 Wing Union/Hammer Union أجهزة استشعار الضغط مصممة لتطبيقات النفط والغاز المطالبة وكذلك أنظمة التحفيز والدورة الدموية.وهي مبنية على أنها مصفحة بالكامل، مجموعة من الفولاذ المقاوم للصدأ مع الحاجز الحساس والجناح الاتحاد التركيب المصنعة كجزء واحد، والتي توفر سلامة مغلقة وتقلل من تسرب الوسائط مقابل أجزاء متعددة القطع.يقلل الحجاب الحاجز الحساس للضغط المعزول من التحول إلى الصفر أثناء المطرقة ويقضي على الانحراف الطويل الأجل للإشارة في المجاليتم تصنيع الأدوات المتوافقة مع Weco® 1502 و 2002 و 2202 Wing Union من Inconel® X- 750 ، أو Inconel® 718 التوافقية مع NACE ، مما يسمح للاستخدام مع الوسائط اللاصقة والآكل.الاتصال الكهربائي المملكة الخاصة هانيول الفولاذ المقاوم للصدأ يوفر احتواء الضغط الثانوي المحسنةعمليات التجميع الخاصة توفر صدمة واهتزازات معززة لأداء موثوق به في الميدان.
060-P186-02
جهاز استشعار الضغط من طراز 435 Wing Union ، 10000 psi ، دقة ± 0.2٪ FSS ، تعويض درجة الحرارة ، معايرة الشنت بسلكين ، Bendix PT 6-pin (PTIH-10-6P) الإنهاء الكهربائي ، Weco® 1502 منفذ الضغط,أسلاك قياسية ذات 6 أعواد،و Inconel® X-750 الحجاب الحاجز المبلل النماذج 434/435/437 الجناح الاتحاد/المطرقة الاتحاد أجهزة استشعار الضغط مصممة لتطبيقات النفط والغاز المطالبة وكذلك أنظمة التحفيز والدورةوهي مصممة كجمعية معدنية من الفولاذ المقاوم للصدأ مع الحاسوب الحاجز والجناحوالتي توفر سلامة مغلقة وتقلل من تسرب الوسائط مقابل أجزاء متعددة القطعالحجاب الحاجز الحساس للضغط المعزول يقلل من التحول إلى الصفر أثناء المطرقة ويقضي على الانحراف الطويل الأجل للإشارة في الميدان.و 2202 Wing الاتحاد المتوافقة مع التجهيزات يتم معالجتها
060-P186-03
جهاز استشعار الضغط من طراز 435 Wing Union ، 15000 psi ، دقة ± 0.2٪ FSS ، تعويض درجة الحرارة ، معايرة الشنت بسلكين ، Bendix PT 6-pin (PTIH-10-6P) الإنهاء الكهربائي ، Weco® 1502 منفذ الضغط,أسلاك قياسية ذات 6 أعواد،و Inconel® X-750 الحجاب الحاجز المبلل النماذج 434/435/437 الجناح الاتحاد/المطرقة الاتحاد أجهزة استشعار الضغط مصممة لتطبيقات النفط والغاز المطالبة وكذلك أنظمة التحفيز والدورةوهي مصممة كجمعية معدنية من الفولاذ المقاوم للصدأ مع الحاسوب الحاجز والجناحوالتي توفر سلامة مغلقة وتقلل من تسرب الوسائط مقابل أجزاء متعددة القطعالحجاب الحاجز الحساس للضغط المعزول يقلل من التحول إلى الصفر أثناء المطرقة ويقضي على الانحراف الطويل الأجل للإشارة في الميدان.و 2202 Wing الاتحاد المتوافقة مع التركيبات المصنعة من Inconel® X-750، أو اختياري Inconel® 718 المتوافق مع NACE ، مما يسمح للاستخدام مع الوسائط الحادة والآكل.الاتصال الكهربائي المملكة الخاصة هانيول الفولاذ المقاوم للصدأ يوفر احتواء الضغط الثانوي المحسنةعمليات التجميع الخاصة توفر صدمة واهتزازات معززة لأداء موثوق به في الميدان.
060-P186-04
جهاز استشعار الضغط من طراز 435 Wing Union، 6000 psi، دقة ± 0.2٪ FSS، تعويض درجة الحرارة، معايرة الشنت بسلكين، الإنهاء الكهربائي لـ Bendix PT 6-pin (PTIH-10-6P) ، منفذ الضغط Weco® 1502،الأسلاك القياسية ذات الـ 6 دبوس، و Inconel® X-750 الحجاب الحاجز المبلل النماذج 434/435/437 Wing Union/Hammer Union أجهزة استشعار الضغط مصممة لتطبيقات النفط والغاز المطالبة وكذلك أنظمة التحفيز والدورة الدموية.وهي مبنية على أنها مصفحة بالكامل، مجموعة من الفولاذ المقاوم للصدأ مع الحاجز الحساس والجناح الاتحاد التركيب المصنعة كجزء واحد، والتي توفر سلامة مغلقة وتقلل من تسرب الوسائط مقابل أجزاء متعددة القطع.يقلل الحجاب الحاجز الحساس للضغط المعزول من التحول إلى الصفر أثناء المطرقة ويقضي على الانحراف الطويل الأجل للإشارة في المجاليتم تصنيع الأدوات المتوافقة مع Weco® 1502 و 2002 و 2202 Wing Union من Inconel® X- 750 ، أو Inconel® 718 التوافقية مع NACE ، مما يسمح للاستخدام مع الوسائط اللاصقة والآكل.الاتصال الكهربائي المملكة الخاصة هانيول الفولاذ المقاوم للصدأ يوفر احتواء الضغط الثانوي المحسنةعمليات التجميع الخاصة توفر صدمة واهتزازات معززة لأداء موثوق به في الميدان.
القيمة للعملاء
متينة:يتم معالجة الأدوات المتوافقة مع Weco® Wing Union من Inconel® X-750 ، أو Inconel® 718 التوافقية مع NACE اختياريًا ، مما يسمح للاستخدام مع الوسائط اللاصقة والآكلة.خيار قفص الحماية يوفر حماية الاتصال الكهربائي.
موثوق به:مجموعات الصلب المقاوم للصدأ المحمومة بالكامل ، ومقاسات الصدمة / الاهتزاز ، والحجاب الحاجز الحساس للضغط المعزول يزيد من الموثوقية.
دقيق:يوفر خيار الدقة العالية الثقة في قيمة الضغط المقاسة الفعلية ، خاصة بالنسبة للتغيرات الصغيرة في الضغط ، مما يسمح بتعديل عملية الحفر حسب الحاجة.
التوافر والخدمة:إن التصنيع الدولي والدعم يسمح لـ (هانيويل) بتوفير منتجات مخصصة بسرعة، مما يساعد العملاء على الوفاء بالجدول الزمني للمشروع.
المنتج المميز
كينداتين
-أجل. -أجل.
المعلم
| 060-P186-01 | 060-P186-02 | 060-P186-03 | 060-P186-04 | |
| عامل الشكل | النفط والغاز | النفط والغاز | النفط والغاز | النفط والغاز |
| نطاق الضغط | 51000 سم | 101000 سم | 151000 سم | 61000 سم |
| وحدة الضغط | غايج | غايج | غايج | غايج |
| الدقة | ± 0.2٪ FSS | ± 0.2٪ FSS | ± 0.2٪ FSS | ± 0.2٪ FSS |
| الناتج | 4 مآ إلى 20 مآ، سلكان | 4 مآ إلى 20 مآ، سلكان | 4 مآ إلى 20 مآ، سلكان | 4 مآ إلى 20 مآ، سلكان |
| القرار | لا نهائي | لا نهائي | لا نهائي | لا نهائي |
| المعايرة | معايرة المقاطعة بسلكين | معايرة المقاطعة بسلكين | معايرة المقاطعة بسلكين | معايرة المقاطعة بسلكين |
| الإعلام | الخدمة التآكل والكشط، Inconel® X-750 | الخدمة التآكل والكشط، Inconel® X-750 | الخدمة التآكل والكشط، Inconel® X-750 | الخدمة التآكل والكشط، Inconel® X-750 |
| درجة الحرارة (التشغيل) | -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت] | -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت] | -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت] | -40 درجة مئوية إلى 125 درجة مئوية [-40 درجة فهرنهايت إلى 257 درجة فهرنهايت] |
| درجة الحرارة (المكافأة) | -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت] | -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت] | -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت] | -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت] |
| تأثير درجة الحرارة (صفر) | < ± 0.018٪ FSS/°C [0.01٪ FSS/°F] | < ± 0.018٪ FSS/°C [0.01٪ FSS/°F] | < ± 0.018٪ FSS/°C [0.01٪ FSS/°F] | < ± 0.018٪ FSS/°C [0.01٪ FSS/°F] |
| تأثير درجة الحرارة (فترة) | < ± 0.018٪ القراءة/°C [0.01٪ القراءة/°F] | < ± 0.018٪ القراءة/°C [0.01٪ القراءة/°F] | < ± 0.018٪ القراءة/°C [0.01٪ القراءة/°F] | < ± 0.018٪ القراءة/°C [0.01٪ القراءة/°F] |
| الختم | مغلقة هيرميتيكياً IP68 / NEMA 6P | مغلقة هيرميتيكياً IP68 / NEMA 6P | مغلقة هيرميتيكياً IP68 / NEMA 6P | مغلقة هيرميتيكياً IP68 / NEMA 6P |
| الإنهاء الكهربائي (std) | بيندكس PT 6-pin، PTIH-10-6P | بيندكس PT 6-pin، PTIH-10-6P | بيندكس PT 6-pin، PTIH-10-6P | بيندكس PT 6-pin، PTIH-10-6P |
| مقاومة العزل | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc | > 100 MOhm @ 20 Vdc |
| تعديلات الصفر والفترة | قابلة للتعديل | قابلة للتعديل | قابلة للتعديل | قابلة للتعديل |
| استجابة التردد | 2500 هرتز | 2500 هرتز | 2500 هرتز | 2500 هرتز |
| المضخات الداخلية | 4 مآ إلى 20 مآ، سلكان، آمنة جوهريا | 4 مآ إلى 20 مآ، سلكان، آمنة جوهريا | 4 مآ إلى 20 مآ، سلكان، آمنة جوهريا | 4 مآ إلى 20 مآ، سلكان، آمنة جوهريا |
| حماية الدوائر | حماية قطبية عكسية لخطوط التوريد | حماية قطبية عكسية لخطوط التوريد | حماية قطبية عكسية لخطوط التوريد | حماية قطبية عكسية لخطوط التوريد |
| حماية RFI/EMI | مقاومة للضوضاء تصل إلى 2.7 غيغاهرتز | مقاومة للضوضاء تصل إلى 2.7 غيغاهرتز | مقاومة للضوضاء تصل إلى 2.7 غيغاهرتز | مقاومة للضوضاء تصل إلى 2.7 غيغاهرتز |
| الحمل الزائد (آمن) | 150 ٪ من FS المسموح به أو الحد الأقصى لجهاز Weco® 1502 | 150 ٪ من FS المسموح به أو الحد الأقصى لجهاز Weco® 1502 | 150 ٪ من FS المسموح به أو الحد الأقصى لجهاز Weco® 1502 | 150 ٪ من FS المسموح به أو الحد الأقصى لجهاز Weco® 1502 |
| الحمل الزائد (الاندفاع) | 250 ٪ من الضغط الاسمي أو الحد الأقصى لجهاز Weco® 1502 | 250 ٪ من الضغط الاسمي أو الحد الأقصى لجهاز Weco® 1502 | 250 ٪ من الضغط الاسمي أو الحد الأقصى لجهاز Weco® 1502 | 250 ٪ من الضغط الاسمي أو الحد الأقصى لجهاز Weco® 1502 |
| مواد الأجزاء الرطبة | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 |
| مادة القضية | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 | Inconel® X-750 |
| خيار آمن بطبيعته | نعم.. | نعم.. | نعم.. | نعم.. |
| الوزن | 2.2 كجم [4.85 رطل] | 2.2 كجم [4.85 رطل] | 2.2 كجم [4.85 رطل] | 2.2 كجم [4.85 رطل] |
| منفذ الضغط | ويكو 1502 اتحاد الجناح، فتحة قياسية، Ø19,05 مم [0.75 بوصة] | ويكو 1502 اتحاد الجناح، فتحة قياسية، Ø19,05 مم [0.75 بوصة] | ويكو 1502 اتحاد الجناح، فتحة قياسية، Ø19,05 مم [0.75 بوصة] | ويكو 1502 اتحاد الجناح، فتحة قياسية، Ø19,05 مم [0.75 بوصة] |
| أبعاد المنتج | Ø93,98 ملم × 91,44 ملم [Ø3.7 بوصة × 3.6 بوصة] | Ø93,98 ملم × 91,44 ملم [Ø3.7 بوصة × 3.6 بوصة] | Ø93,98 ملم × 91,44 ملم [Ø3.7 بوصة × 3.6 بوصة] | Ø93,98 ملم × 91,44 ملم [Ø3.7 بوصة × 3.6 بوصة] |
| الموافقات والمعايير الخاصة بالوكالة | موافقات CE و cFMus و EX و IEC Ex | موافقات CE و cFMus و EX و IEC Ex | موافقات CE و cFMus و EX و IEC Ex | موافقات CE و cFMus و EX و IEC Ex |
| رمز UNSPSC | 41112110 | 41112110 | 41112110 | 41112110 |
| السلع الأساسية للاتحاد الدولي للسلامة والسلامة | 41112110 جهاز تحويل الضغط | 41112110 جهاز تحويل الضغط | 41112110 جهاز تحويل الضغط | 41112110 جهاز تحويل الضغط |
| التوافر | عالمية | عالمية | عالمية | عالمية |
| اسم السلسلة | 435 | 435 | 435 | 435 |
