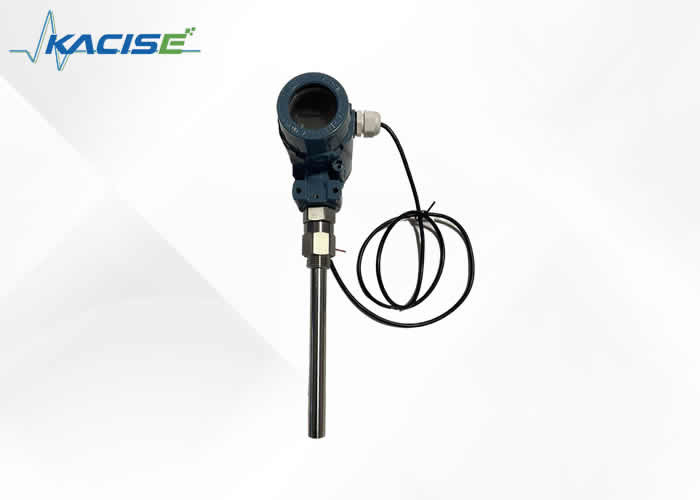

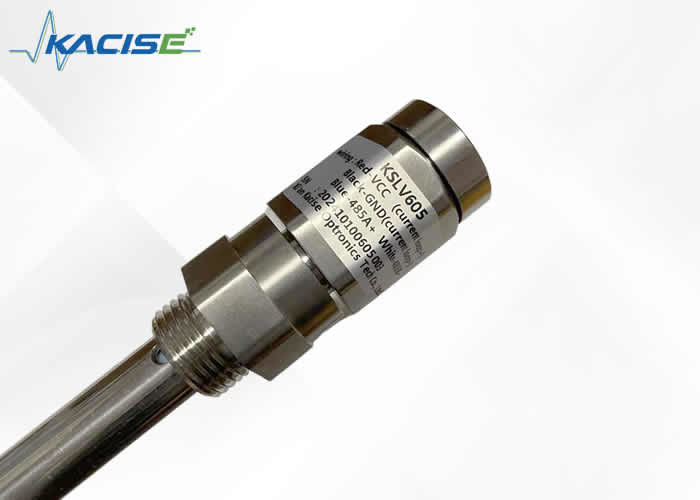

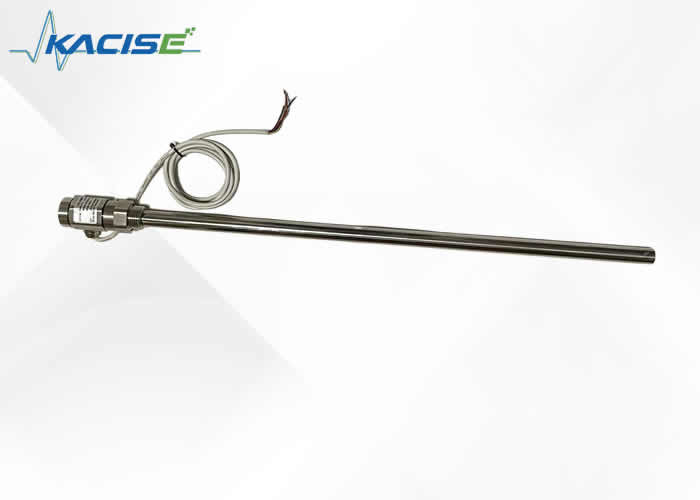

مستشعر مستوى سعة عالية درجة الحرارة والضغط العالي مقاومة للتآكل لمراقبة مستوى المرجل

مستشعر مستوى سعة مقاوم للتآكل في درجات الحرارة العالية والضغط العالي تم تصميمه خصيصا لتطبيقات مراقبة مستوى المرجلهذا المستشعر يوفر قياس مستوى موثوق ودقيق في درجات الحرارة العالية، أنظمة الغلايات عالية الضغط. يضمن بنيتها المقاومة للتآكل أداءً طويل الأجل مع الحفاظ على سلامة التشغيل وكفاءة من خلال بيانات مستوى دقيقة في الوقت الحقيقي.

• بروتوكول Modbus لسهولة تكامل النظام
• تصميم بسيط وخالي من الصيانة بدون عناصر متحركة أو مرنة
• خيارات خيارات إشارة متعددة لتكوين النظام المرن
• قياس دقيق لا يتأثر بالحرارة أو الجاذبية الخاصة للسائل أو شكل الحاوية / الضغط
• مثالية لقياس السوائل القوية التآكل بما في ذلك الأحماض والقليات
• حماية شاملة من التيار الزائد والجهد الزائد وحماية قطبية مصدر الطاقة
• إمكانية إرسال عن بعد لاسلكي اختياري
• متوافق مع أي وسط سائل

• نطاق الكشف: 0.1~3m
• نطاق قياس سعة: 10PF 500PF
• الدقة: 0.1 فئة، 0.2 فئة، 0.5 فئة، 1 فئة
• نطاق الضغط: -0.1MPa
• مقاومة درجة حرارة المسبار: -50~250°C
• درجة الحرارة المحيطة: -40°85°C
• درجة حرارة التخزين: -55°C+125°C
• الإشارة الخارجة: 4×20mA، 485 الاتصال
• مسافة الاتصال اللاسلكي: <200 متر (إمدادات الطاقة البطارية الاختيارية 3.3-36 فولت)
• فولتاج إمدادات الطاقة: 536V DC
• المواد: 316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Ti أو PTFE
• الاستقرار على المدى الطويل: ≤0.1%FS/عام
• تحرك درجة الحرارة: ≤0.01%FS/°C (في نطاق 70°C)
• الصف المقاوم للانفجار: ExibIICT6
• مستوى الحماية: IP67

يتكون مستشعر مستوى السائل السعة من مكونين رئيسيين: مسبار المستشعر والمرسل. يختلف الهيكل بناءً على متطلبات التطبيق.

أ:أجهزة الاستشعار التي تمتد إلى الحاوية أو أنبوب القياس

B & C:شرائح اتصال المرحلة الغازية والمرحلة السائلة لمواجهة المعدات

د:أسطوانة قياس تشكل سعة مع كهرباء المستشعر

(إي):فليانج الصرف للتنظيف الدوري للحفاظ على دقة القياس

(ف)جهاز إرسال يحول تغيرات السعة إلى إشارة قياسية 4-20mADC

يدعم نموذج العرض KSLV606 طريقتين للتوصيل:

اتصال RS485:

4-20mA الاتصال:

طرق توصيل أجهزة الإرسال الشائعة:

التثبيت القياسي:

قم بتوصيل شرائح المرحلة الغازية السائلة إلى شرائح المعدات بواسطة الصمامات والمسامير. تأكد من نظافة أنابيب الإخراج وسطحات الختم سليمة قبل التثبيت.

التثبيت الخاص بالمرجل:

هيكل حراري خاص يحمي جهاز الإرسال من درجات الحرارة المرتفعة. تأكد من التوجه الصحيح مع وضع جهاز الإرسال أسفل.

1. إعداد الأنابيب الشفافة مع المقياس، أمبتر الدقة، مغلقات المطاط ومتوسط الاختبار
2. توصيل الأنابيب إلى منفذ المرحلة السائلة، وحجب الصرف، والحفاظ على مرحلة الغاز مفتوحة، وتوصيل آممتر
3. إضافة الوسيط عند مستويات 0٪، 25٪، 50٪، 75٪، و 100٪، مقارنة قراءات آممتر إلى 4mA المتوقعة، 8mA، 12mA، 16mA و 20mA المخرجات.

العرض يظهر الصفر:تحقق من إمدادات الطاقة 24 فولت، جهاز الإرسال لمواجهة مشاكل السراويل القصيرة أو الجودة

التيار تحت 4mA:التحقق من وضع مستوى السائل، ضبط جهاز الإرسال، أو العيوب المحتملة

التيار يتجاوز 25mA:التحقق من حلقات قصيرة في جهاز الإرسال أو ضبط التيار المفرط

تقلبات العرض:فحص استقرار مستوى السائل الفعلي، جودة الاتصال، أو مشاكل جهاز الإرسال

لا يوجد تغيير في العرض:وظائف جهاز الإرسال للاختبار والتحقق من انسدادات الأنابيب أو انقطاع الاتصال

رد بطيءتنظيف جهاز الاستشعار من الشوائب أو التحقق من انسداد الجزئي للمرحلة الغازية

1. تحقق من وثائق المنتج قبل التثبيت
2. ضمان توافق الواجهة مع المعدات
3. اتبع تعليمات الأسلاك بدقة
4. التعامل مع الحذر - تجنب تفكيك أو الاصطدام
5. توقف عن الاستخدام و تحقق من أي تشوهات
6. تخزين في العبوة الأصلية في ظروف باردة وجافة
7. حماية جهاز الاستشعار من الأضرار أثناء التعامل
8. تنفيذ تدابير حماية البرق
9. غلاف جهاز الإرسال الأرضي (مقاومة < 4Ω)
10. استخدام حواجز السلامة المعتمدة للاتصال 485
11. الامتثال لمتطلبات تركيب حاجز السلامة
12. استخدام محولات طاقة مناسبة في المناطق الخطرة
