مقياس مستوى المياه الدقيق مثالي لتطبيقات سيناريوهات مختلفة

ما هو مقياس مستوى المياه؟ سيناريو التطبيق وتركيب مقياس مستوى المياه

ما هو مقياس مستوى المياه؟
مقياس مستوى المياه هو أداة تستخدم لقياس وتسجيل مستوى المياه تلقائيًا في الأنهار والبحيرات والخزانات وقنوات الري وغيرها من المسطحات المائية.يسمى أيضا "مقياس مستوى السائل" أو "مقياس سطح السائل"مبدأها هو تحويل تغير مستوى المياه إلى كمية مادية قابلة للقياس من خلال أجهزة استشعار مختلفة ، وبالتالي تحقيق مراقبة وتسجيل مستوى المياه.فيما يلي عدة أنواع شائعة من مقاييس مستوى المياه ومبادئها:
مقياس مستوى المياه بواسطة الرادار:عندما تصل الإشارة إلى سطح الماء، سيتم انعكاس جزء من الإشارةيحسب المسافة بين سطح المياه ومقياس مستوى المياه بواسطة الرادار وفقًا لوقت الرحلة ذهابًا وإيابًا للإشارة، وبالتالي تحديد ارتفاع مستوى المياه.
مقياس مستوى الماء بالموجات فوق الصوتية:يستخدم نبضات بالموجات فوق الصوتية لقياس المسافة من سطح المياه إلى الجهاز ثم يحسب مستوى المياه. لا يلامس سطح المياه ويتأثر بصورة أقل بجودة المياه,مناسبة لبيئات مختلفة.
سيناريوهات تطبيق مقاييس مستوى المياه:
مشروعات حفظ المياه:تستخدم لمراقبة مستوى المياه في الخزانات والسدود والأنهار والبحيرات ومناطق الري ، إلخ.مساعدة إدارات الحفاظ على المياه في ترتيب جدول زمني واستخدام موارد المياه بشكل معقول وضمان التشغيل الآمن لمشاريع الحفاظ على المياه، مثل تخزين المياه وتخطيط إفراغ الخزانات، ومكافحة الفيضانات وأعمال الري للأنهار.
الإنتاج الصناعي:في الصناعات مثل الكيميائية والطاقة الكهربائية والغذاء والمشروبات ، يتم استخدامه لمراقبة مستوى السائل والتحكم في مختلف المفاعلات وخزانات التخزين والغلاديل والحاويات الأخرى ،ضمان سلامة واستقرار عملية الإنتاج ومنع حوادث الإنتاج ومشاكل جودة المنتج الناجمة عن مستويات السائل غير الطبيعية.
مراقبة البيئة:مراقبة تغيرات مستوى المياه الجوفية، الأراضي الرطبة، المحيطات، الخ، وتوفير الدعم البيانات للبحوث والحماية البيئية، مثل فهم الوضع الديناميكي للمياه الجوفية,تأثير تغيرات مستوى المياه في النظم الإيكولوجية للمناطق الرطبة على النباتات والحيوانات، ومشكلة ارتفاع مستوى سطح البحر.
إدارة الملاحة والطرق المائية:توفير البيانات لقياس عمق الممرات المائية ومراقبة مستوى المياه في الحواجز، وضمان سلامة الملاحة وكفاءة الشحن للسفن ومنع الحوادث مثل السفن المتعثرة.
الهندسة البلدية:تستخدم لمراقبة مستوى المياه في أنظمة إمدادات المياه والصرف الصحي الحضري ، مثل مراقبة مستوى المياه في خزانات إمدادات المياه ، أبراج المياه ، برك المياه النقية ، محطات ضخ مياه الصرف الصحي ،محطات ضخ مياه الأمطار، وما إلى ذلك، وضمان التشغيل الطبيعي لتزويد المياه والصرف الصحي في المدن ومنع إغراق المياه في المدن.
تركيب مقاييس مستوى المياه:
فيما يلي خطوات التثبيت العامة والاحتياطات لعدة مقاييس مستوى المياه الشائعة:
مقياس مستوى المياه بواسطة الرادار:
اختيار موقع التثبيت:اختيار موقع مفتوح وغير معيق، تجنب وجود عقبات مثل الجسور، والأشجار، والمباني، الخ على مسار انتشار شعاع الرادار؛ بالنسبة للأنهار، الخزانات، الخ،يجب تثبيته في موقع ثابت على الشاطئ، ويتعين النظر في نطاق تغيرات مستوى المياه لضمان أنه لا يزال قادرا على قياس فعال عندما يكون مستوى المياه في أدنى مستوى له.انتبه إلى حجم المساحة وهيكل رأس البئر لضمان أن الجهاز يمكن تثبيته بشكل طبيعي وأن نقل الإشارة لا يتأثر.
تحديد ارتفاع التركيب:تحديد ارتفاع تثبيت مقياس مستوى المياه الرادار وفقا لمتطلبات القياس والوضع الفعلي في الموقع.يطلب أن يكون الهوائي على مسافة معينة من سطح الماء لتجنب تأثير تقلبات سطح الماء على القياس، ولكن لا ينبغي أن تكون عالية جدا لتجنب التأثير على دقة القياس.
طريقة التثبيت: عادة ما يتبنى مقياس مستوى المياه الرادار تثبيت الدعامات أو تثبيت مثبت على الجدار. عند التثبيت مع الدعامات،تأكد من أن العصا ثابتة ومستقرة ويمكن أن تتحمل وزن الجهاز وتأثير البيئة الخارجية.عند تثبيت الجهاز على الجدار، اختر جدارًا مناسبًا لضمان أن الجدار يمكن أن يتحمل وزن الجهاز وتثبيته وفقا لتعليمات التثبيت.
وضع الكابلات:عند وضع الكابلات، تجنب أن يتم ضغط الكابلات أو تمدد أو يرتديها القوى الخارجية.وفي الوقت نفسه انتبه إلى مقاومة المياه والأرضية من الكابلات لمنع الكابلات من الحصول على رطب وتسبب ضرر على الجهاز أو مخاطر السلامة.
تحديد الأجهزة:بعد الانتهاء من التثبيت ، يجب إصلاح مقياس مستوى المياه الرادار ، بما في ذلك تعيين معايير القياس ، ومعايرة نقطة الصفر والمدى ،التحقق من قوة الإشارة واستقرارها، الخ لضمان أن الجهاز يمكن أن يعمل بشكل طبيعي وقياس مستوى المياه بدقة.
مقياس مستوى الماء بالموجات فوق الصوتية:
موقع التثبيت:اختر مكانًا يكون فيه سطح المياه هادئًا نسبيًا ، دون وجود موجات واضحة وتداخلات في تدفق المياه ، وفي الوقت نفسه تجنب التثبيت بالقرب من مدخل المياه ،منفذ المياه أو مكان ينتج فيه عدد كبير من الفقاعات، بحيث لا يؤثر على انتشار وانعكاس موجات الموجات فوق الصوتية؛ يجب تحديد ارتفاع التركيب وفقا لمدى القياس والظروف في الموقع،تتطلب بشكل عام أن يكون المحول على مسافة معينة من سطح الماء، ولكن أيضا ضمان أن الإشارة المنعكسة لا تزال يمكن استقبالها عندما يكون مستوى المياه في أدنى مستوى لها.
زاوية التثبيت:يجب تركيب محول مقياس مستوى المياه بالموجات فوق الصوتية عموديا على سطح المياه لضمان إمكانية إرسال الموجات فوق الصوتية واستقبالها عمودياً.تحسين دقة القياسإذا كان موقع التثبيت يميل إلى حد ما، يجب تصحيح نتائج القياس وفقا لذلك.
طريقة ثابتة:يمكن تثبيت مقياس مستوى المياه بالموجات فوق الصوتية في الموقع المحدد عن طريق تثبيت الدعامات أو توصيل الفلنجات ، إلخ.ضمان صلابة التركيب ومنع الجهاز من الهز أو الانتقال أثناء عملية التشغيل.
المعالجة ضد الماء:يجب إجراء معالجة مقاومة للماء على واجهات وأوصال الكابلات في الجهاز لمنع دخول الرطوبة إلى الجهاز وتسبب ضرر.لمواقع التثبيت التي تكون لفترة طويلة في بيئة رطبة أو قد تغرق بالماء، يجب اتخاذ تدابير مضادة للماء إضافية مثل استخدام أغطية مضادة للماء أو مواد الختم.
المعايرة والتعديل:بعد الانتهاء من التثبيت ، يحتاج مقياس مستوى المياه بالموجات فوق الصوتية إلى معايرة وإصلاح الأخطاء ، بما في ذلك تعيين معايير القياس ، وتعديل مكاسب المساحة العمياء ، إلخ.للتكيف مع بيئات قياس ومتطلبات مختلفةفي نفس الوقت ، من خلال القياس الفعلي والمقارنة ، التحقق من دقة القياس واستقرار الجهاز.

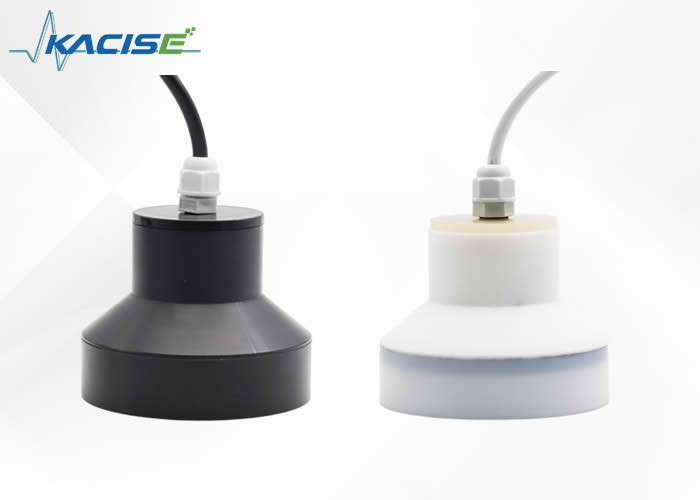

سلسلة مقياس مستوى المياه بالموجات فوق الصوتية

جدول اختيار جهاز استشعار مستوى الماء
نموذج المنتج	الصورة	معايير الأداء
KUS3000 M18		نطاق القياس: 1m الخروج: 4 ~ 20mA / NPN / PNP / RS485 درجة الحماية: IP65 تشغيل التيار الكهربائي: 13-30V الميزات: تخصيص الدعم المادي المادة: النحاس المقوى بالنيكل درجة الحرارة: -25~70°C دقة: 0.5%~1%
KUS3000 M30-Type1		نطاق القياس: 2m الخروج: 4 ~ 20mA / NPN / PNP / RS485 درجة الحماية: IP65 تشغيل التيار الكهربائي: 13-30V الميزات: تخصيص الدعم المادي المادة: النحاس المقوى بالنيكل درجة الحرارة: -25~70°C دقة: 0.5%~1%
KUS3000 M30-Type2		نطاق القياس: 4m الخروج: 4 ~ 20mA / NPN / PNP / RS485 درجة الحماية: IP65 تشغيل التيار الكهربائي: 13-30V الميزات: تخصيص الدعم المادي المادة: النحاس المقوى بالنيكل درجة الحرارة: -25~70°C دقة: 0.5%~1%
KUS3000 M30-Type3		المدى: 6m/12m الخروج: 4 ~ 20mA / NPN / PNP / RS485 درجة الحماية: IP65 تشغيل التيار الكهربائي: 13-30V الميزات: تخصيص الدعم المادي المادة: النحاس المقوى بالنيكل درجة الحرارة: -25~70°C دقة: 0.5%~1%

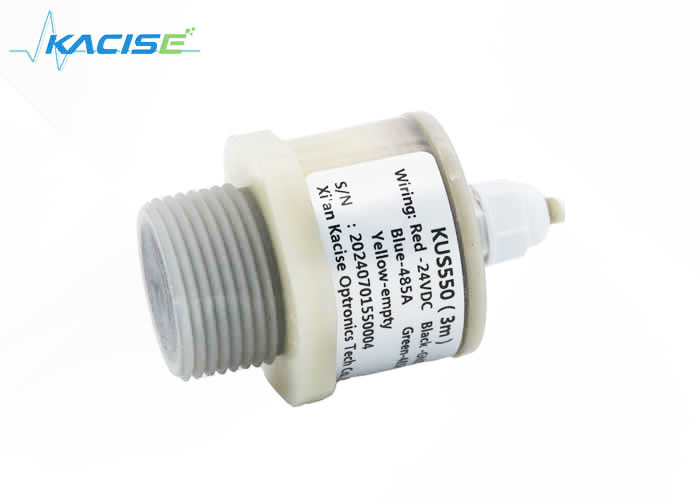

550 دولار))بيع ساخن)		نطاق القياس: 0.8m ~ 4m الخروج: 4~20mA/NPN/PNP/RS485/0-3V،0-5V مستوى الحماية: IP68 فولتاج التغذية: 3.3-30 فولت الخصائص: مقاومة حمض الغراء والقلي المواد: PVDF درجة الحرارة: -40~85°C دقة: 0.5%~1%

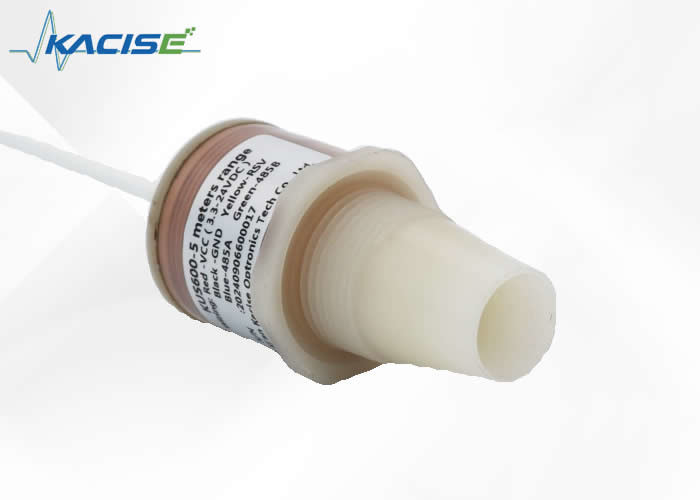

KUS600 ((نموذج الأداء عالية التكلفة)		المدى: 5 م الخروج: 4~20mA/NPN/PNP/RS485/0-3V،0-5V مستوى الحماية: IP68 تشغيل التيار الكهربائي: 3.3-24 فولت الخصائص: مقاومة حمض الغراء والقلي المواد: PVDF درجة الحرارة: -40~85°C دقة: 0.5%~1%
KUS630(نطاق واسع)		نطاق القياس: 6m ~ 30m الخروج: 4~20mA/NPN/PNP/RS485/0-3V،0-5V مستوى الحماية: IP68 تشغيل التيار الكهربائي: 3.3-24 فولت الخصائص: مقاومة حمض الغراء والقلي المواد: PTFE/PVC درجة الحرارة: -40~85°C دقة: 0.5%~1%
KUS640 (مع العرض)		النطاق: 30m (يمكن تخصيصها وفقًا لمجموعات مختلفة) الخروج: 4 ~ 20mA / NPN / PNP / RS485/0-3V ، 0-5V فئة الحماية: جهاز العرض IP65، المسبار IP68 فولتاج التغذية: 3.3-30 فولت الميزات: يمكن تدوير الشاشة مادة: غلاف الرأس: الألومنيوم المعدني، مادة المسبار: PVDF/PTFE/PVC درجة الحرارة: -40~85°C
KUS650 (نموذج لاسلكي ساخن)		النطاق: 30m (يمكن تخصيصها وفقًا لمجموعات مختلفة) الخروج: 4G/Lora/GPRS/NB فئة الحماية: جهاز العرض IP65، المسبار IP68 تشغيل الكهرباء: 3.6 فولت الخصائص: لاسلكية مادة: غلاف الرأس: الألومنيوم المعدني، مادة المسبار: PVDF/PTFE/PVC درجة الحرارة: -40~85°C دقة: 0.5%~1%

سلسلة أجهزة رادار لقياس مستوى المياه

نموذج المنتج	الصورة	معايير الأداء
KLD801		وسيط القياس: سائل غير مآكل نطاق القياس: 0.05m ~ 10/20/30/60/100m اتصال العملية: G11⁄2A / 11⁄2NPT الخيط/الفلنج ≥DN40 درجة حرارة العملية: -40 ~ 80°C ضغط العملية: -0.1 ~ 0.3MPa حجم الهوائي: 32 ملم الهوائي العدسة مواد الهوائيات: PTFE الدقة: ± 2 ملم مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك /DC12 ~ 24V نظام أربعة أسلاك / AC220V القشرة: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART نظام أربعة أسلاك: 4... 20mA/ RS485 Modbus
KLD802		وسيط القياس: سائل غير مآكل، سائل يآكل قليلاً نطاق القياس: 0.1m~10/20/30/60/100m اتصالات العملية: اللفافة ≥ DN80 درجة حرارة العملية: -40 ~ 110°C ضغط العملية: -0.1 ~ 1.6MPa حجم الهوائي: 32 ملم الهوائي العدسة مواد الهوائيات: PTFE دقة: ± 2 ملم (مدى القياس أقل من 35 م) ± 5 ملم (مدى القياس 35m-100m) مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك /DC12 ~ 24V نظام أربعة أسلاك / AC220V الغلاف الخارجي: الألومنيوم / الفولاذ المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KLD803		وسيلة قياس: سائل قوي وآكل، بخار، رغوة نطاق القياس: 0.1m ~ 10/20/30/60/100m اتصالات العملية: اللفافة ≥ DN50 درجة حرارة العملية: -40 ~ 130°C ضغط العملية: -0.1 ~ 2.5MPa حجم الهوائي: هوائي عدسة 34 ملم (اعتمادًا على حجم اللفافة) مواد الهوائيات: PTFE دقة: ± 2 ملم (مدى القياس أقل من 35 م) ± 5 ملم (مدى القياس 35m-100m) مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك /DC12 ~ 24V نظام أربعة أسلاك / AC220V الغلاف الخارجي: الألومنيوم / الفولاذ المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KLD804		وسيلة قياس: سائل قوي وآكل، بخار، رغوة نطاق القياس: 0.1m~10/20/30/60/100m اتصالات العملية: اللفافة ≥ DN50 درجة حرارة العملية: -40 ~ 130°C ضغط العملية: -0.1 ~ 1.0MPa حجم الهوائي: هوائي عدسة 76 ملم مواد الهوائيات: PTFE الدقة: ± 2 ملم مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك /DC12 ~ 24V نظام أربعة أسلاك / AC220V القشرة: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KLD805		وسيط القياس: سائل قوي يآكل، بخار، رغوة، درجة حرارة عالية وضغط مرتفع نطاق القياس: 0.1m~10/20/30/60/100m اتصالات العملية: اللفافة ≥ DN80 درجة حرارة العملية: -40 ~ 200°C ضغط العملية: -0.1 ~ 2.5MPa حجم الهوائي: الهوائي عدسة 76mm (مخصصة وفقا للحجم الفرنسي) مادة الهوائي: PTFE / ملء متكامل الدقة: ± 2 ملم مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك / DC12 ~ 24V أربعة أسلاك / AC220V القشرة: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KLD806		وسائل القياس: المواد الصلبة، وعلاء التخزين، وعلاء العملية أو حالات الغبار القوي نطاق القياس: 0.3m~10/20/30/60/100m اتصالات العملية: السترة ≥ DN100 درجة حرارة العملية: -40 ~ 110°C ضغط العملية: -0.1 ~ 0.3MPa حجم الهوائي: الهوائي العدسي 76 ملم + التطهير العالمي (أو بدون تنظيف) مواد الهوائيات: PTFE الدقة: ± 5 ملم مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك / DC12 ~ 24V أربعة أسلاك / AC220V القشرة: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KWL801		وسيط القياس: الماء نطاق القياس: 0.1m ~ 65m طريقة التثبيت: عقدة أو خيط مصدر الطاقة: 9~36VDC الخروج: RS485 حجم الهوائي: هوائي العدسة 42 ملم مادة الهوائي: بلاستيك مادة الحافظة: بلاستيك دقة: ± 2 ملم

مقياس مستوى المياه للقدرة

نموذج المنتج	الصورة	معايير الأداء
KSLV605		نطاق الكشف: 0.1 ~ 3m الدقة: 0.5%~1% مقاومة درجات الحرارة: -50 ~ 250 °C درجة الحرارة المحيطة: -40~85°C درجة حرارة التخزين: -55°C~+125°C نطاق الضغط: -0.1MPa~32MPa إشارة الخروج: 4 ~ 20mA / RS485 الاتصال فولتاج إمدادات الطاقة: 5 ~ 36V DC مادة مقياس مستوى السائل: 304/316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Ti أو PTFE فئة مقاومة الانفجار: ExibIICT6 مستوى الحماية: IP67
KSLV605 ((مع العرض)		نطاق الكشف: 0.1 ~ 3m الدقة: 0.5%~1% مقاومة درجات الحرارة: -50 ~ 250 °C درجة الحرارة المحيطة: -40~85°C درجة حرارة التخزين: -55°C~+125°C نطاق الضغط: -0.1MPa~32MPa إشارة الخروج: 4 ~ 20mA / RS485 الاتصال فولتاج إمدادات الطاقة: 5 ~ 36V DC مادة مقياس مستوى السائل: 304/316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Ti أو PTFE فئة مقاومة الانفجار: ExibIICT6 مستوى الحماية: IP67
KSLV605 ((اللاسلكي)		نطاق الكشف: 0.1 ~ 3m الدقة: 0.5%~1% مقاومة درجات الحرارة: -50 ~ 250 °C درجة الحرارة المحيطة: -40~85°C درجة حرارة التخزين: -55°C~+125°C نطاق الضغط: -0.1MPa~32MPa إشارة الخروج: نوع الخروج اللاسلكي مسافة الاتصال مع مقياس المستوى السائل أقل من 200 متر فولتاج إمدادات الطاقة: 3.3-36 فولت (بالبطارية اختياريًا) مادة مقياس مستوى السائل: 304/316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Ti أو PTFE فئة مقاومة الانفجار: ExibIICT6 مستوى الحماية: IP67
