اختيار جهاز استشعار مستوى المياه لتحقيق أفضل النتائج مع دقة 0.5%-1% و 4-20mA / NPN / PNP / RS485/0-3V

كيف تختار جهاز استشعار مستوى المياه؟

نطاق القياس

قم بإزالة نطاق تغير مستوى المياه في سيناريو التطبيق:أولاً، قم بإزالة نطاق الحد الأدنى إلى الحد الأقصى لمستوى الماء في الاستخدام الفعلي.
احتياط لمقدار معين من الهامش: من أجل التعامل مع بعض الظروف الخاصة ، مثل العاصفة المطرية التي تؤدي إلى تخزين المياه غير الطبيعي في الخزان ،من الأفضل أن تحفظ كمية معينة من الهامش عند تحديد نطاق القياس، لضمان أن جهاز الاستشعار لا يزال قادرًا على قياس الدقة عندما يتجاوز مستوى المياه الحالة الطبيعية ، وتجنب ظاهرة تجاوز النطاق وعدم العمل بشكل طبيعي.

نطاق مقياس مستوى المياه بالموجات فوق الصوتية: 0-30 متر
نطاق قياس مستوى المياه بواسطة الرادار: 0-100 متر
نطاق مقياس مستوى المياه للقدرة: 1-2 متر

دقة القياس
حدد وفقاً لمتطلبات دقة الطلب:
سيناريو الطلب عالي الدقة: في بعض التجارب العلمية، مثل دراسة تأثير الماء على تفاعل مادة تحت تغييرات صغيرة،أو في مجال التحكم الصناعي بدقة عالية، مثل التحكم الدقيق في مستوى الماء في خزان مياه التبريد في إنتاج المكونات الإلكترونية الدقيقة،قد تكون هناك حاجة إلى أجهزة استشعار مستوى المياه بدقة مليمترية أو أعلى لضمان دقة البيانات التجريبية واستقرار وموثوقية عملية الإنتاج..
دقة مستوى المياه بواسطة الرادار: ±2mm~±5mm
سيناريو الطلب العام على الدقة: بالنسبة لحاويات المياه المنزلية العادية، مثل حاويات المياه الحية على سطح المباني السكنية،تحتاج فقط إلى فهم تقريب من مستوى المياه لترتيب إمدادات المياه، يمكن أن تلبي أجهزة الاستشعار الدقيقة على مستوى السنتيمتر عادةً المتطلبات ، في هذه الحالة ، فإن اختيار أجهزة الاستشعار عالية الدقة سيزيد من التكلفة.

دقة مستوى المياه بالموجات فوق الصوتية: 0.5%~1%

دقة مستوى الماء في السعة: : 0.5%~1%

إشارة إمدادات الطاقة والإخراج

خروج إشارة التناظرية: مثل إشارة الجهد الخارجي 0-5 فولت أو إشارة التيار 4-20mA ، يمكن توصيل هذه الإشارات بسهولة إلى الأجهزة التقليدية ،بطاقات جمع البيانات وغيرها من المعدات لعرض ومعالجة أخرى، مناسبة لأنظمة مراقبة بسيطة.
مخرج إشارة رقمية: على سبيل المثال، أجهزة الاستشعار التي تستخدم RS485، Modbus and other communication protocols to output digital signals are easy to access complex automated control systems and remote monitoring systems to achieve data interaction and centralized management between multiple devicesعلى سبيل المثال، في نظام المياه الذكي، العديد من أجهزة استشعار مستوى المياه تتواصل مع الكمبيوتر العلوي من خلال إصدار إشارة رقمية. مراقبة مستوى المياه الموحدة في جميع أنحاء المنطقة.

سلسلة مقياس مستوى المياه بالموجات فوق الصوتية

جدول اختيار جهاز استشعار مستوى الماء
نموذج المنتج	الصورة	معايير الأداء
KUS3000 M18		نطاق القياس: 1 متر الخروج: 4 ~ 20mA / NPN / PNP / RS485 درجة الحماية: IP65 تشغيل التيار الكهربائي: 13-30V الخصائص: تخصيص الدعم المادي المادة: النحاس المقوى بالنيكل درجة الحرارة: -25~70°C دقة: 0.5%~1%
KUS3000 M30-Type1		نطاق القياس: 2m الخروج: 4 ~ 20mA / NPN / PNP / RS485 درجة الحماية: IP65 تشغيل التيار الكهربائي: 13-30V الخصائص: تخصيص الدعم المادي المادة: النحاس المقوى بالنيكل درجة الحرارة: -25~70°C دقة: 0.5%~1%
KUS3000 M30-Type2		نطاق القياس: 4m الخروج: 4 ~ 20mA / NPN / PNP / RS485 درجة الحماية: IP65 تشغيل التيار الكهربائي: 13-30V الخصائص: تخصيص الدعم المادي المادة: النحاس المقوى بالنيكل درجة الحرارة: -25~70°C دقة: 0.5%~1%
KUS3000 M30-Type3		المدى: 6m/12m الخروج: 4 ~ 20mA / NPN / PNP / RS485 درجة الحماية: IP65 تشغيل التيار الكهربائي: 13-30V الخصائص: تخصيص الدعم المادي المادة: النحاس المقوى بالنيكل درجة الحرارة: -25~70°C دقة: 0.5%~1%

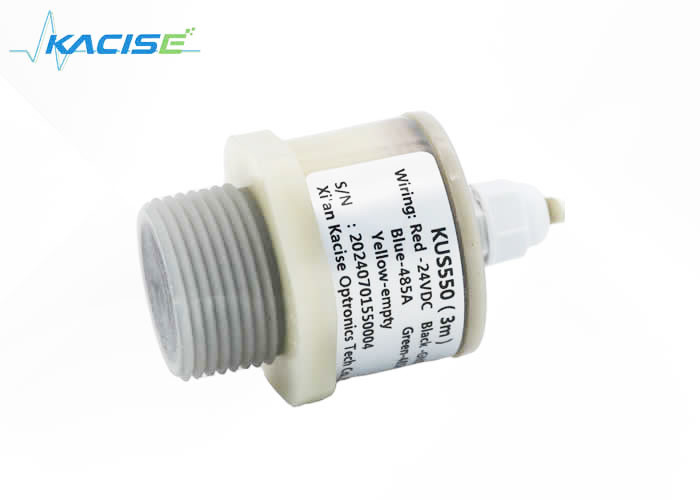

550 دولار))بيع ساخن)		نطاق القياس: 0.8m~4m الخروج: 4~20mA/NPN/PNP/RS485/0-3V،0-5V مستوى الحماية: IP68 فولتاج التغذية: 3.3-30 فولت الخصائص: مقاومة حمض الغراء والقلي المواد: PVDF درجة الحرارة: -40~85°C دقة: 0.5%~1%

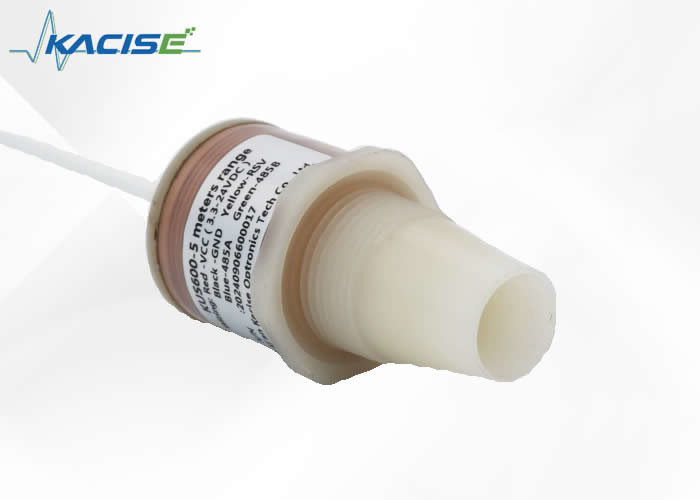

KUS600 ((نموذج الأداء عالية التكلفة)		المدى: 5 م الخروج: 4~20mA/NPN/PNP/RS485/0-3V،0-5V مستوى الحماية: IP68 تشغيل التيار الكهربائي: 3.3-24 فولت الخصائص: مقاومة حمض الغراء والقلي المواد: PVDF درجة الحرارة: -40~85°C دقة: 0.5%~1%
KUS630(نطاق واسع)		نطاق القياس: 6m ~ 30m الخروج: 4~20mA/NPN/PNP/RS485/0-3V،0-5V مستوى الحماية: IP68 تشغيل التيار الكهربائي: 3.3-24V الخصائص: مقاومة حمض الغراء والقلي المواد: PTFE/PVC درجة الحرارة: -40~85°C دقة: 0.5%~1%

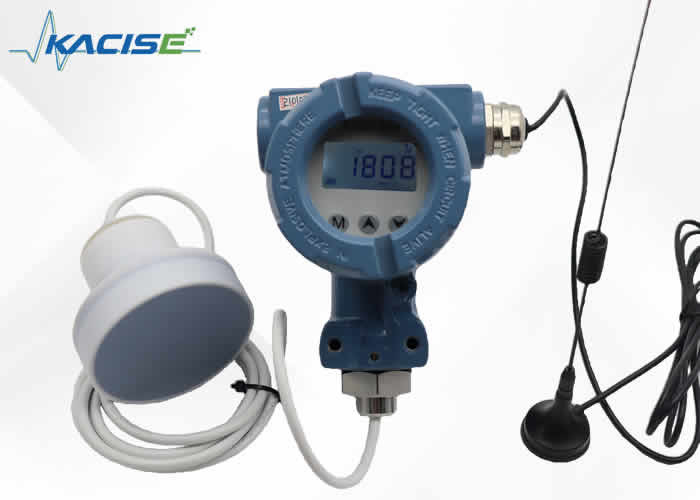

KUS640 (مع العرض)		النطاق: 30m (يمكن تخصيصها وفقًا لمجموعات مختلفة) الخروج: 4 ~ 20mA / NPN / PNP / RS485/0-3V ، 0-5V فئة الحماية: جهاز العرض IP65، المسبار IP68 فولتاج التغذية: 3.3-30 فولت الميزات: يمكن تدوير الشاشة مادة: غلاف الرأس: الألومنيوم المعدني، مادة المسبار: PVDF/PTFE/PVC درجة الحرارة: -40~85°C
KUS650 (نموذج لاسلكي ساخن)		النطاق: 30m (يمكن تخصيصها وفقًا لمجموعات مختلفة) الخروج: 4G/Lora/GPRS/NB فئة الحماية: جهاز العرض IP65، المسبار IP68 تشغيل الكهرباء: 3.6 فولت الخصائص: لاسلكية مادة: غلاف الرأس: الألومنيوم المعدني، مادة المسبار: PVDF/PTFE/PVC درجة الحرارة: -40~85°C دقة: 0.5%~1%

سلسلة أجهزة رادار لقياس مستوى الماء

نموذج المنتج	الصورة	معايير الأداء
KLD801		وسيط القياس: سائل غير مآكل نطاق القياس: 0.05m ~ 10/20/30/60/100m اتصال العملية: G11⁄2A / 11⁄2NPT الخيط/الفلنج ≥DN40 درجة حرارة العملية: -40 ~ 80°C ضغط العملية: -0.1 ~ 0.3MPa حجم الهوائي: 32 ملم الهوائي العدسة مواد الهوائيات: PTFE الدقة: ± 2 ملم مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك /DC12 ~ 24V نظام أربعة أسلاك / AC220V القشرة: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART نظام أربعة أسلاك: 4... 20mA/ RS485 Modbus
KLD802		وسيط القياس: سائل غير مآكل، سائل يآكل قليلاً نطاق القياس: 0.1m~10/20/30/60/100m اتصالات العملية: اللحاء ≥ DN80 درجة حرارة العملية: -40 ~ 110°C ضغط العملية: -0.1 ~ 1.6MPa حجم الهوائي: 32 ملم الهوائي العدسة مواد الهوائيات: PTFE دقة: ± 2 ملم (مدى القياس أقل من 35 م) ± 5 ملم (مدى القياس 35m-100m) مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك /DC12 ~ 24V نظام أربعة أسلاك / AC220V الغلاف الخارجي: الألومنيوم / الفولاذ المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KLD803		وسيلة قياس: سائل قوي وآكل، بخار، رغوة نطاق القياس: 0.1m ~ 10/20/30/60/100m اتصالات العملية: اللفافة ≥ DN50 درجة حرارة العملية: -40 ~ 130°C ضغط العملية: -0.1 ~ 2.5MPa حجم الهوائي: هوائي عدسة 34 ملم (اعتمادًا على حجم اللفافة) مواد الهوائيات: PTFE دقة: ± 2 ملم (مدى القياس أقل من 35 م) ± 5 ملم (مدى القياس 35m-100m) مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك /DC12 ~ 24V نظام أربعة أسلاك / AC220V الغلاف الخارجي: الألومنيوم / الفولاذ المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KLD804		وسيلة قياس: سائل قوي وآكل، بخار، رغوة نطاق القياس: 0.1m~10/20/30/60/100m اتصالات العملية: اللفافة ≥ DN50 درجة حرارة العملية: -40 ~ 130°C ضغط العملية: -0.1 ~ 1.0MPa حجم الهوائي: هوائي عدسة 76 ملم مواد الهوائيات: PTFE الدقة: ± 2 ملم مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك /DC12 ~ 24V نظام أربعة أسلاك / AC220V القشرة: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KLD805		وسيط القياس: سائل قوي يآكل، بخار، رغوة، درجة حرارة عالية وضغط مرتفع نطاق القياس: 0.1m~10/20/30/60/100m اتصالات العملية: اللحاء ≥ DN80 درجة حرارة العملية: -40 ~ 200°C ضغط العملية: -0.1 ~ 2.5MPa حجم الهوائي: الهوائي عدسة 76mm (مخصصة وفقا للحجم الفرنسي) مادة الهوائي: PTFE / ملء متكامل الدقة: ± 2 ملم مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك / DC12 ~ 24V أربعة أسلاك / AC220V القشرة: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KLD806		وسائل القياس: المواد الصلبة، وعلاء التخزين، وعلاء العملية أو حالات الغبار القوي نطاق القياس: 0.3m~10/20/30/60/100m اتصالات العملية: فليانج ≥ DN100 درجة حرارة العملية: -40 ~ 110°C ضغط العملية: -0.1 ~ 0.3MPa حجم الهوائي: الهوائي العدسي 76 ملم + التطهير العالمي (أو بدون تنظيف) مواد الهوائيات: PTFE الدقة: ± 5 ملم مستوى الحماية: IP67 تردد المركز: 80GHz مصدر الطاقة: سلكان / DC24V أربعة أسلاك / DC12 ~ 24V أربعة أسلاك / AC220V القشرة: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ مخرج إشارة: سلكين /4... بروتوكول 20mA/HART أربعة أسلاك أربعة... 20mA/ RS485 Modbus
KWL801		وسيط القياس: الماء نطاق القياس: 0.1m ~ 65m طريقة التثبيت: عقدة أو خيط مصدر الطاقة: 9~36VDC الخروج: RS485 حجم الهوائي: هوائي العدسة 42 ملم مادة الهوائي: بلاستيك مادة الحافظة: بلاستيك دقة: ± 2 ملم

مقياس مستوى المياه للقدرة

نموذج المنتج	الصورة	معايير الأداء
KSLV605		نطاق الكشف: 0.1 ~ 3m الدقة: 0.5%~1% مقاومة درجات الحرارة: -50 ~ 250 °C درجة الحرارة المحيطة: -40~85°C درجة حرارة التخزين: -55°C~+125°C نطاق الضغط: -0.1MPa~32MPa إشارة الخروج: 4 ~ 20mA / RS485 الاتصال فولتاج إمدادات الطاقة: 5 ~ 36V DC مادة مقياس مستوى السائل: 304/316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Ti أو PTFE فئة مقاومة الانفجار: ExibIICT6 مستوى الحماية: IP67
KSLV605 ((مع العرض)		نطاق الكشف: 0.1 ~ 3m الدقة: 0.5%~1% مقاومة درجات الحرارة: -50 ~ 250 °C درجة الحرارة المحيطة: -40~85°C درجة حرارة التخزين: -55°C~+125°C نطاق الضغط: -0.1MPa~32MPa إشارة الخروج: 4 ~ 20mA / RS485 الاتصال فولتاج إمدادات الطاقة: 5 ~ 36V DC مادة مقياس مستوى السائل: 304/316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Ti أو PTFE فئة مقاومة الانفجار: ExibIICT6 مستوى الحماية: IP67
KSLV605 ((اللاسلكي)		نطاق الكشف: 0.1 ~ 3m الدقة: 0.5%~1% مقاومة درجات الحرارة: -50 ~ 250 °C درجة الحرارة المحيطة: -40~85°C درجة حرارة التخزين: -55°C~+125°C نطاق الضغط: -0.1MPa~32MPa إشارة الخروج: نوع الخروج اللاسلكي مسافة الاتصال مع مقياس المستوى السائل أقل من 200 متر فولتاج إمدادات الطاقة: 3.3-36 فولت (بالبطارية اختياريًا) مادة مقياس مستوى السائل: 304/316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Ti أو PTFE فئة مقاومة الانفجار: ExibIICT6 مستوى الحماية: IP67
