مكان المنشأ:
الصين (البر الرئيسي)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
رقم الموديل:
KUF100
مقياس التدفق بالموجات فوق الصوتية KUF100 يعمل على أساس طريقة الفرق الزمني. إنه ينقل ويستقبل إشارات بالموجات فوق الصوتية في السائل،ويستخدم الفرق في وقت الانتشار بالموجات فوق الصوتية في اتجاهات التيار السفلي والأسفل لحساب معدل التدفق، وبالتالي الحصول على قيمة التدفق.ميزة هذه الطريقة هي أنها يمكن أن تقيس بدقة السوائل التي تحتوي على جسيمات معلقة أو فقاعات ولا تتأثر بقيادة السوائل.
يوفر مقياس تدفق KUF100 بالموجات فوق الصوتية تركيبًا بسيطًا وتشغيلًا سهلًا. لا يتطلب قطع الأنابيب أو وقت توقف طويل للتثبيت ، والذي يمكن الانتهاء منه في غضون دقائق قليلة فقط.
يحتوي على تصميم جديد للتشغيل ، ويقيس التدفق دون اتصال مباشر مع الوسط ، مما يمنع فقدان الضغط والتلوث الذي يحدث مع مقاييس التدفق التقليدية.
مع وضعيات قابلة للتخصيص، فإنه يوفر عملية مرنة ومتنوعة. يمكن أن يستوعب الجهاز أنابيب من أقطار مختلفة ضمن نطاق القياس،ومتوافق مع كل من الأنابيب المعدنية والراتنج.
الشاشة الكبيرة للغاية توفر شاشة متنوعة وسهلة الاستخدام. بالإضافة إلى ذلك ، يمكن تجهيز مقياس التدفق كمقياس لدرجة البرد والحرارة بالموجات فوق الصوتية ،تمكين مراقبة وقياس دقيق للاستهلاك.
| مواد الأنابيب المدعومة | أنابيب من الفولاذ المقاوم للصدأ، الحديد، النحاس، الألومنيوم، البلفيك، PP، PVDF وغيرها من الأنابيب البلاستيكية الصلبة |
| الوسيط السائل المدعوم | الماء أو غيره (فردية بدون جزيئات صلبة ونقاعات) |
| الحرارة المتوسطة المدعومة | 0-75 درجة مئوية (لا يوجد تجميد على السطح، درجة حرارة عالية، نسخة قابلة للتخصيص) |
| الحد الافتراضي للجريان المنخفض | 0.1m/s |
| طريقة العرض | 256*128 شاشة LCD مضاءة خلفياً |
| وقت الاستجابة | 0.5 ~ 60s |
| فئة الدقة | ± 2٪، حتى ± 1٪ بعد المعايرة |
| فترة تخزين البيانات | 300 مللي ثانية |
| النسخ الاحتياطي للذاكرة | EEPROM (مدة تخزين البيانات: أكثر من 10 سنوات، وتردد قراءة البيانات / كتابتها: أكثر من 1 مليون مرة) |
| وصلات الطاقة و إدخال و إخراج | مغلق الطيران M12 |
| الناتج | 4-20mA |
| التواصل | مودبوس RS485 |
| الخروج الاختياري | OCT (خروج النبض) / إنذار إرسال واحد |
| إمدادات الطاقة | 10-24 فولت VDC |
| الطاقة الكهربائية | <3W |
| حماية الدوائر | حماية عكس الطاقة، حماية زيادة الطاقة |
| كل حماية للانفجارات الخارجيّة، كل حماية للكثافة الخارجيّة | |
| مستوى الحماية | IP65 |
| درجة الحرارة المحيطة | -10 إلى 60 درجة مئوية (لا تجمد) |
| الرطوبة النسبية | 35 إلى 85% RH (غير مكثف) |
| مقاومة الاهتزاز | من 10 إلى 55 هرتز، نطاق مزدوج 1.5 ملم، ساعتين لكل محور XYZ |
| مقاومة الصدمة | 100m/s2 نبض 16 ms، محور X، Y، Z كل 1000 مرة |
| مواد العدادات | سبيكة الألومنيوم، البلاستيك الصناعي |
| طول الكابل | 2 مترات قياسية، (PT1000 9 مترات قياسية) |
| قطر الأنابيب | القيمة القصوى للجريان (L/min) |
| 15 | 60 لتر/دقيقة |
| 20 | 100 لتر/دقيقة |
| 25 | 200 لتر/دقيقة |
| 32 | 300 لتر/دقيقة |
| 40 | 400 لتر/دقيقة |
| 50 | 600 لتر/دقيقة |
| 65 | 1000 لتر/دقيقة |
النصيحة: القطر الداخلي لأصغر قسم من الأنابيب القابل للقياس أكبر أو يساوي 12 ملم.
DN15-40
DN50-65

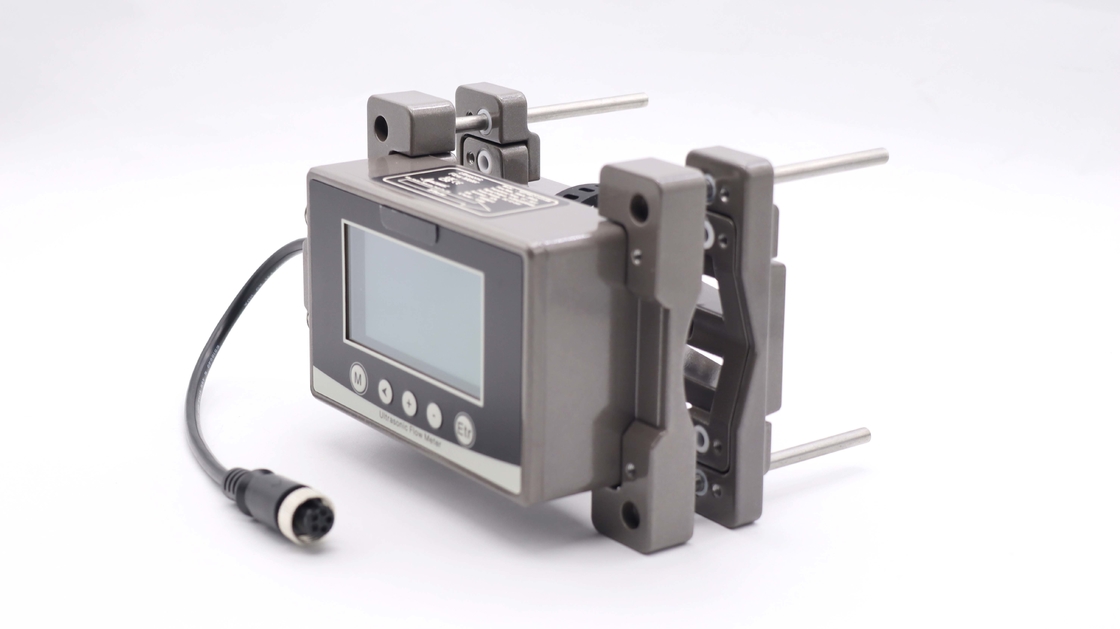

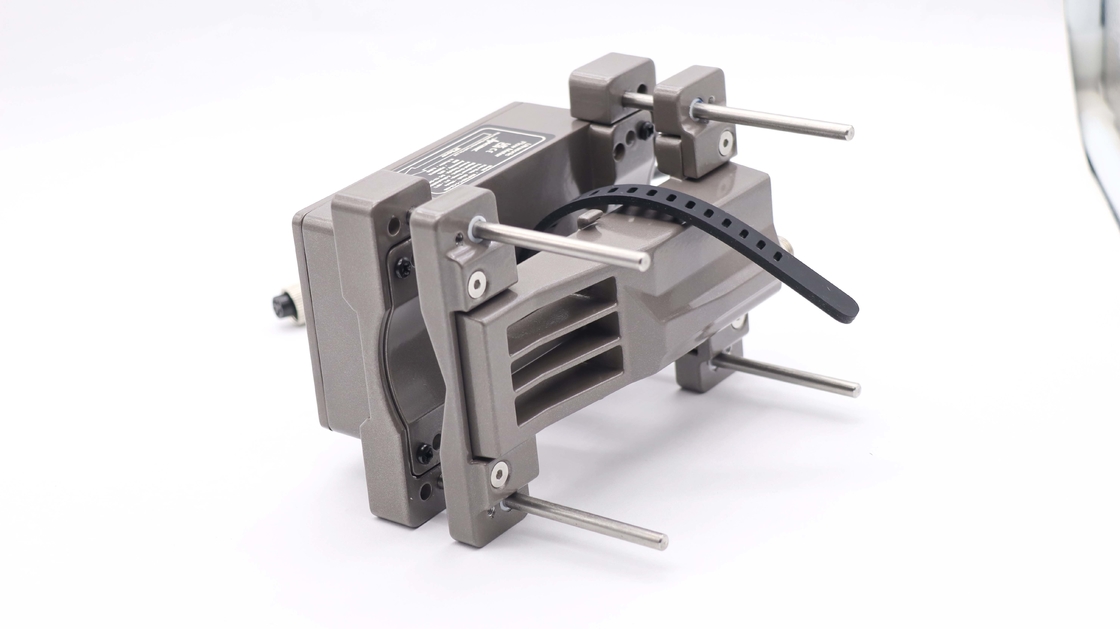

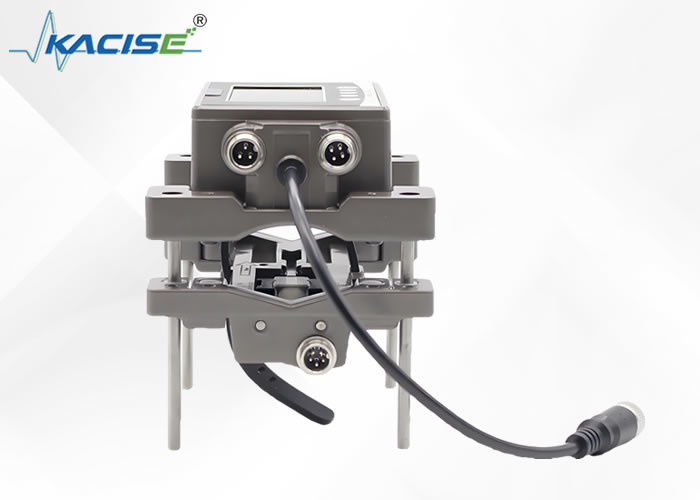

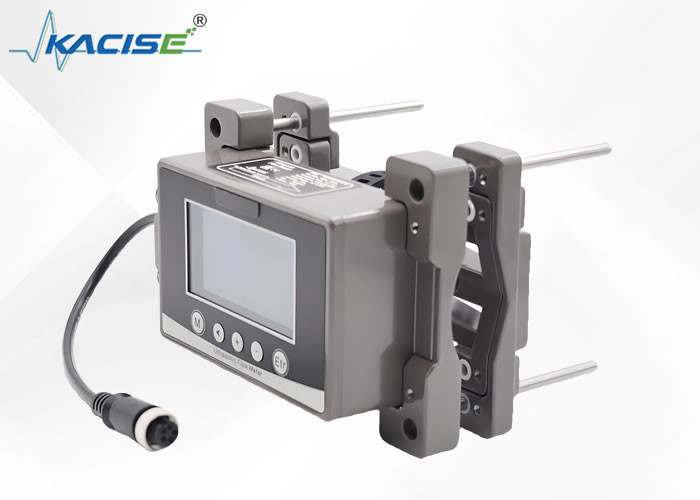

المرفق:KUF100 مشبك على مقياس تدفق بالموجات فوق الصوتية
