مكان المنشأ:
الصين (البر الرئيسي)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
رقم الموديل:
KUF100

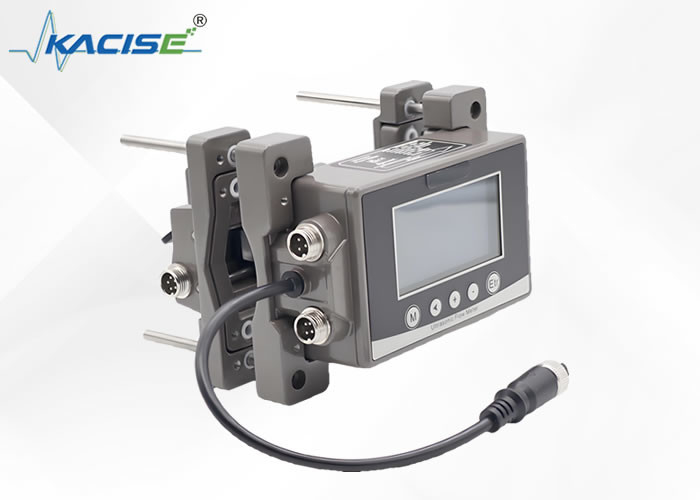

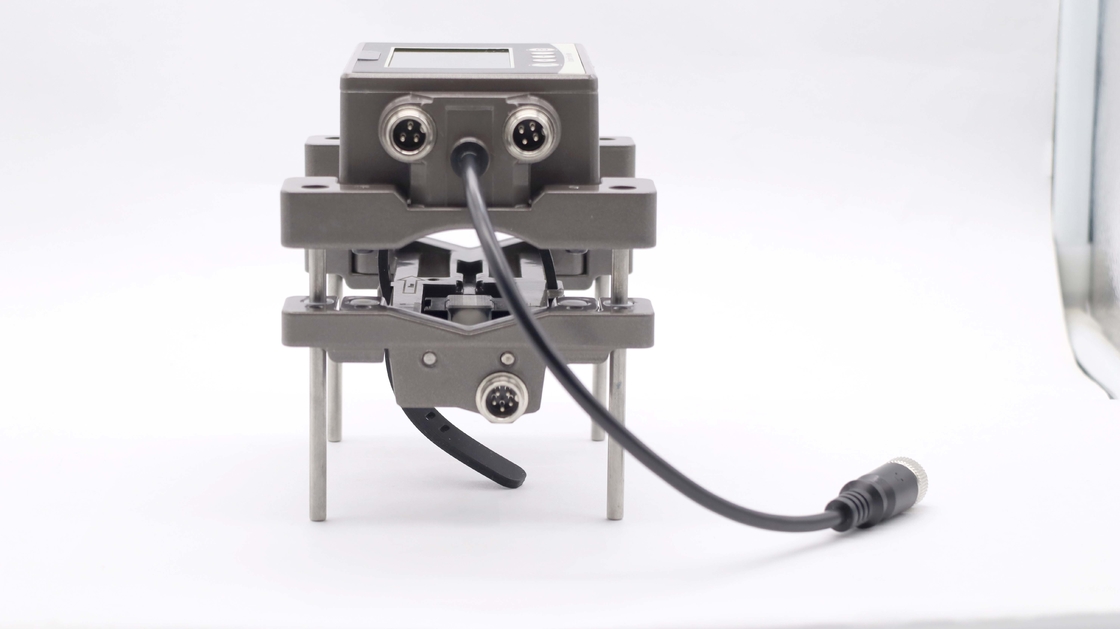

مقياس التدفق بالموجات فوق الصوتية KUF100 يعمل على أساس طريقة الفرق الزمني. إنه ينقل ويستقبل إشارات بالموجات فوق الصوتية في السائل،ويستخدم الفرق في وقت الانتشار بالموجات فوق الصوتية في اتجاهات التيار السفلي والأسفل لحساب معدل التدفق، وبالتالي الحصول على قيمة التدفق.ميزة هذه الطريقة هي أنها يمكن أن تقيس بدقة السوائل التي تحتوي على جسيمات معلقة أو فقاعات ولا تتأثر بقيادة السوائل.
| مواد الأنابيب المدعومة | أنابيب من الفولاذ المقاوم للصدأ، الحديد، النحاس، الألومنيوم، البلفيك، PP، PVDF وغيرها من الأنابيب البلاستيكية الصلبة |
| الوسيط السائل المدعوم | الماء أو غيره (فردية بدون جزيئات صلبة ونقاعات) |
| الحرارة المتوسطة المدعومة | 0-75 درجة مئوية (لا تجمد على السطح، درجة حرارة عالية، نسخة قابلة للتخصيص) |
| الحد الافتراضي للجريان المنخفض | 0.1m/s |
| طريقة العرض | 256*128 شاشة LCD مضاءة خلفياً |
| وقت الاستجابة | 0.5 ~ 60s |
| فئة الدقة | ± 2٪، حتى ± 1٪ بعد المعايرة |
| فترة تخزين البيانات | 300 مللي ثانية |
| النسخ الاحتياطي للذاكرة | EEPROM (مدة تخزين البيانات: أكثر من 10 سنوات، وتردد قراءة البيانات / كتابتها: أكثر من 1 مليون مرة) |
| وصلات الطاقة و إدخال و إخراج | مغلق الطيران M12 |
| الناتج | 4-20mA |
| التواصل | مودبوس RS485 |
| الخروج الاختياري | OCT (خروج النبض) / إنذار إرسال واحد |
| إمدادات الطاقة | 10-24 فولت VDC |
| الطاقة الكهربائية | <3W |
| حماية الدوائر | حماية عكس الطاقة، حماية زيادة الطاقة |
| كل حماية للانفجارات الخارجيّة، كل حماية للكثافة الخارجيّة | |
| مستوى الحماية | IP65 |
| درجة الحرارة المحيطة | -10 إلى 60 درجة مئوية (لا تجمد) |
| الرطوبة النسبية | 35 إلى 85% RH (غير مكثف) |
| مقاومة الاهتزاز | من 10 إلى 55 هرتز، نطاق مزدوج 1.5 ملم، ساعتين لكل محور XYZ |
| مقاومة الصدمة | 100m/s2 نبض 16 ms، محور X، Y، Z كل 1000 مرة |
| مواد العدادات | سبيكة الألومنيوم، البلاستيك الصناعي |
| طول الكابل | 2 مترات قياسية، (PT1000 9 مترات قياسية) |
| قطر الأنابيب | القيمة القصوى للجريان (L/min) |
| 15 | 60 لتر/دقيقة |
| 20 | 100 لتر/دقيقة |
| 25 | 200 لتر/دقيقة |
| 32 | 300 لتر/دقيقة |
| 40 | 400 لتر/دقيقة |
| 50 | 600 لتر/دقيقة |
| 65 | 1000 لتر/دقيقة |
النصيحة: القطر الداخلي لأصغر قسم من الأنابيب القابل للقياس أكبر أو يساوي 12 ملم.
DN15-40
DN50-65
| الرمز | تعريف |
| قطر الأنابيب: DN15-DN65mm | |
| المدى: 0.03m/s-10m/s | |
| الدقة: ± 2٪ (1٪ بعد المعايرة) | |
| وسيط القياس: الماء/غيره (واحد بدون جسيمات صلبة ونقاعات) | |
| إمدادات الطاقة: 10 ~ 24VDC / 1A | |
| درجة حرارة تشغيل جهاز الاستشعار: 0-115 درجة مئوية | |
| غيرها: كابل 2 متر كقياس | |
| عداد الحرارة: مع زوج من أجهزة استشعار درجة الحرارة PT1000؛ نهاية واحدة من جهاز استشعار درجة الحرارة على عداد الحرارة، والنهاية الأخرى من الكابل هو 9m القياسية | |
| قطر الأنابيب | |
| S | DN15-DN40 |
| T | DN50-DN65 |
| نوع المتر | |
| 1 | مقياس تدفق بالموجات فوق الصوتية |
| 2 | مقياس البرد (الحرارة) بالموجات فوق الصوتية |
| نوع جهاز الاستشعار | |
| C2 | 0-65 درجة مئوية |
| C2U | 0-115 درجة مئوية |
| الناتج(يمكنها اختيار اثنين من أربعة) | |
| أ | 4-20mA |
| م | مودبوس |
| أوه | بلدان وخارجها (تكرار) |
| R | 1 إرسال |
| PT1000 طول كابل جهاز استشعار درجة الحرارة | |
| (ب) | طول كابل جهاز استشعار درجة الحرارة في الطرف الآخر 9m |
| P ((15) | طول كابل جهاز استشعار درجة الحرارة في الطرف الآخر 15m |
| P ((25) | طول كابل جهاز استشعار درجة الحرارة في الطرف الآخر 25m |
مثال:
مقياس التدفق بالموجات فوق الصوتية، النطاق DN15-DN40، نطاق درجة الحرارة 0-65 درجة مئوية، مع 4-20mA ومخرج RS485، طول الكابل القياسي 2m.
مقياس الموجات فوق الصوتية الباردة (الساخنة) ، النطاق DN15-DN40، نطاق درجة الحرارة 0-115°C، مع 4-20mA و RS485 الخروج، طول الكابل القياسي 2m؛ مع زوج من أجهزة استشعار درجة الحرارة PT1000؛نهاية واحدة من جهاز استشعار درجة الحرارة على العداد، والنهاية الأخرى من الكابل هو 9m القياسية
