مكان المنشأ:
الصين (البر الرئيسي)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
رقم الموديل:
كيه دي اف 1300
يعمل مقياس تدفق دوبلر بالموجات فوق الصوتية باستخدام تأثير دوبلر. يقوم المسبار بإصدار شعاع من موجات الموجات فوق الصوتية بزاوية إلى الأعلى. تنتقل هذه الموجات عبر السائل،التي قد تحتوي على الشوائب مثل الفقاعات أو الجسيمات (يفترض أن تتحرك بنفس سرعة السائل)عندما تصل الموجات فوق الصوتية إلى هذه الشوائب، تخضع الموجات المنعكسة لتحول ترددي دوبلر (Δf). هذا التحول الترددي متناسب بشكل مباشر مع سرعة السائل.من خلال قياس تحول تردد دوبلر، يمكن تحديد سرعة تدفق السائل.
| القوةSإرفع |
مجموعة إمدادات الطاقة: 10.8VDC ~ 26.4VDC ؛ استهلاك الطاقة 12 فولت: 45mA±1mA (حوالي 0.54W) استهلاك الطاقة 24 فولت: 26mA±1mA (حوالي 0.62W) |
| الناتججالخصائص | بروتوكول RS485/ModBus القياسي |
| القياس(ب)أداء |
نطاق معدل التدفق: ±0.03m/s~±5m/s (يمكن تخصيصه ±0.03m/s~±10m/s) نطاق عمق المياه: 0.02 ~ 3m ، 0.02 ~ 10m (يرجى تأكيد أعلى عمق للمياه قبل الطلب) ؛ دقة معدل التدفق: ± 1 ٪ ؛ دقة معدل التدفق: ± 1 ~ 3% (دقة القياس تختلف بسبب بيئة العمل في الموقع) دقة عمق المياه: ± 3 سم. دقة سرعة التدفق: 1mm/s. دقة الحرارة: 0.1 درجة مئوية. دقة عمق الماء: 1 ملم |
| الجسدي(ب)الممتلكات |

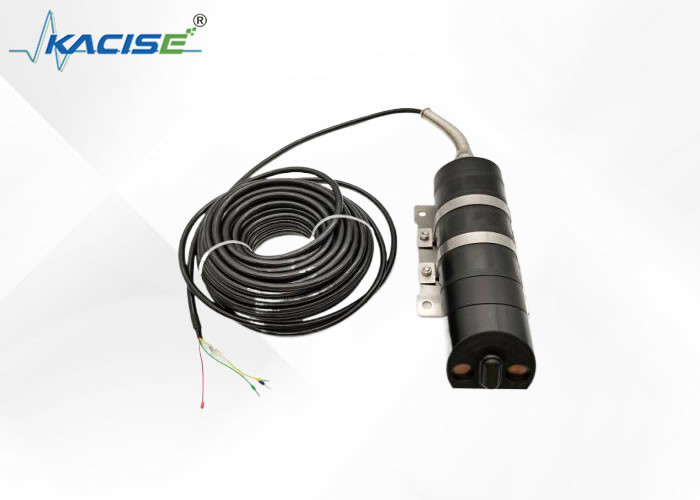

مادة: POM الوزن: 2.6±0.1kg مستوى الحماية: IP68 الكابل: كابل محمي من 4 نواة مع أنبوب دليل الهواء ، طول الصناعة الافتراضي 10 أمتار ، قطر السلك 8 مم (يجب تخصيص أطوال الأسلاك الأخرى). |
| العملEالبيئة |
درجة حرارة العمل: 0 ~ 60 °C (حالة غير التجمد) ؛ درجة حرارة التخزين: -20~80°C محتوى الرمل: <20 غرام/لتر. الحموضة: قيمة الـ pH تتراوح بين 6 و 8. |
مقياس تدفق دوبلر بالموجات فوق الصوتية هو جهاز يقيس معدل تدفق المياه في الأنابيب أو القنوات أو الأنهار. ويستخدم أساسا في المجالات التالية:
سلك الطاقة:
سلك أحمر متصل بالقطب الإيجابي لمصدر الطاقة (12V+ أو 24V+) ؛
سلك أخضر متصل بالقطب السلبي لمصدر الطاقة (12 فولت أو 24 فولت) ؛
سلك الإشارة:
سلك أبيض متصل بـ RS485A (T/R+)
سلك أصفر متصل بـ RS485B (T/R-) ؛
قناة هواء شفافة:
※يجب الاحتفاظ بها بدون عوائق مع الغلاف الجوي، والانتباه إلى الحماية أثناء التثبيت، وخاصة عندما تمر عبر أنبوب الخيوط ، فمن الضروري حمايتها بالشريط قبل الخيوط لتجنب دخول الماء.قد يسبب أخطاء في عمق المياه وغيرها من الظواهر.
لا يمكن طي قناة الهواء الشفافة ، ولا يمكن أن تكون زاوية الانحناء < 90 درجة عند تثبيت الأنبوب.
