Place of Origin:
China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUF100

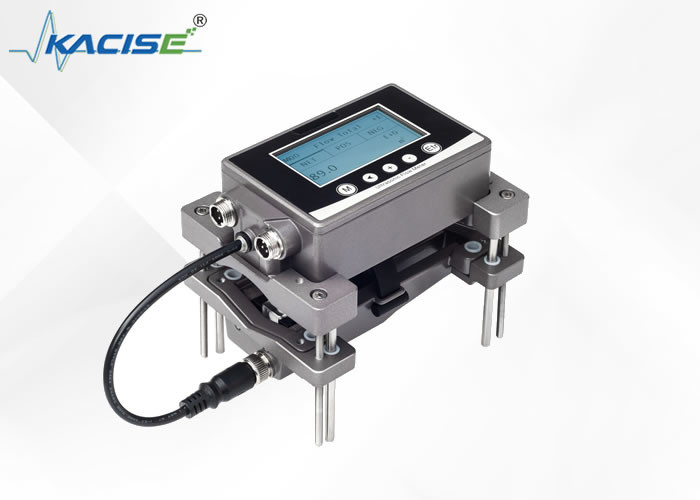

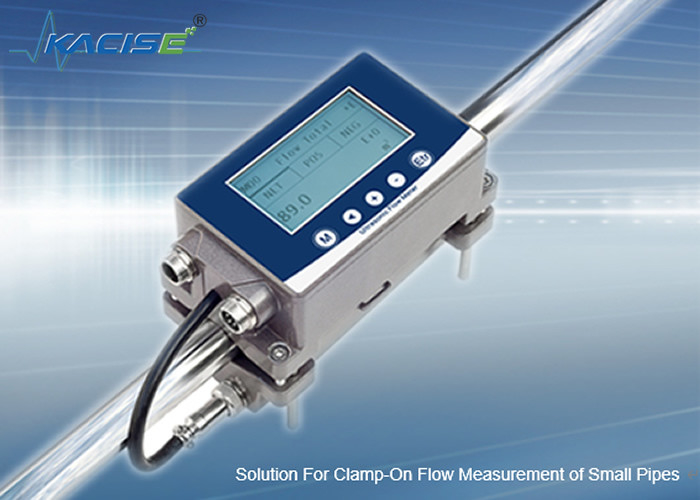

KUF100 مقياس تدفق بالموجات فوق الصوتية
السمة
المواصفات التقنية
| مواد الأنابيب المدعومة | أنابيب من الفولاذ المقاوم للصدأ، الحديد، النحاس، الألومنيوم، البلفيك، PP، PVDF وغيرها من الأنابيب البلاستيكية الصلبة |
| الوسيط السائل المدعوم | الماء أو غيره (فردية بدون جزيئات صلبة ونقاعات) |
| الحرارة المتوسطة المدعومة | 0-75 درجة مئوية (لا يوجد تجميد على السطح، درجة حرارة عالية، نسخة قابلة للتخصيص) |
| الحد الافتراضي للجريان المنخفض | 0.1m/s |
| طريقة العرض | 256*128 شاشة LCD مضاءة خلفياً |
| وقت الاستجابة | 0.5 ~ 60s |
| فئة الدقة | ± 2٪، حتى ± 1٪ بعد المعايرة |
| فترة تخزين البيانات | 300 مللي ثانية |
| النسخ الاحتياطي للذاكرة | EEPROM (مدة تخزين البيانات: أكثر من 10 سنوات، وتردد قراءة البيانات / كتابتها: أكثر من 1 مليون مرة) |
| وصلات الطاقة و إدخال و إخراج | مغلق الطيران M12 |
| الناتج | 4-20mA |
| التواصل | مودبوس RS485 |
| الخروج الاختياري | OCT (خروج النبض) / إنذار إرسال واحد |
| إمدادات الطاقة | 10-24 فولت VDC |
| الطاقة الكهربائية | <3W |
| حماية الدوائر | حماية عكس الطاقة، حماية زيادة الطاقة |
| كل حماية للانفجارات الخارجيّة، كل حماية للكثافة الخارجيّة | |
| مستوى الحماية | IP65 |
| درجة الحرارة المحيطة | -10 إلى 60 درجة مئوية (لا تجمد) |
| الرطوبة النسبية | 35 إلى 85% RH (غير مكثف) |
| مقاومة الاهتزاز | من 10 إلى 55 هرتز، نطاق مزدوج 1.5 ملم، ساعتين لكل محور XYZ |
| مقاومة الصدمة | 100m/s2 نبض 16 ms، محور X، Y، Z كل 1000 مرة |
| مواد العدادات | سبيكة الألومنيوم، البلاستيك الصناعي |
| طول الكابل | 2 مترات قياسية، (PT1000 9 مترات قياسية) |
نطاق التدفق
| قطر الأنابيب | القيمة القصوى للجريان (L/min) |
| 15 | 60 لتر/دقيقة |
| 20 | 100 لتر/دقيقة |
| 25 | 200 لتر/دقيقة |
| 32 | 300 لتر/دقيقة |
| 40 | 400 لتر/دقيقة |
| 50 | 600 لتر/دقيقة |
| 65 | 1000 لتر/دقيقة |
الأبعاد
DN15-40
DN50-65
معلومات الطلب
| الرمز | تعريف |
| قطر الأنابيب: DN15-DN65mm | |
| المدى: 0.03m/s-10m/s | |
| الدقة: ± 2٪ (1٪ بعد المعايرة) | |
| وسيط القياس: الماء/غيره (فردية بدون جسيمات صلبة ونقاعات) | |
| إمدادات الطاقة: 10 ~ 24VDC / 1A | |
| درجة حرارة تشغيل جهاز الاستشعار: 0-115 درجة مئوية | |
| غيرها: كابل 2 متر كقياس | |
| مقياس الحرارة: مع زوج من أجهزة استشعار درجة الحرارة PT1000؛ نهاية واحدة من جهاز استشعار درجة الحرارة على المقياس، والنهاية الأخرى من الكابل هو 9m القياسية | |
| قطر الأنابيب | |
| S | DN15-DN40 |
| T | DN50-DN65 |
| نوع المتر | |
| 1 | مقياس تدفق بالموجات فوق الصوتية |
| 2 | مقياس البرد (الحرارة) بالموجات فوق الصوتية |
| نوع جهاز الاستشعار | |
| C2 | 0-65 درجة مئوية |
| C2U | 0-115 درجة مئوية |
| الناتج(يمكنها اختيار اثنين من أربعة) | |
| أ | 4-20mA |
| م | مودبوس |
| أوه | بلدان وخارجها (تكرار) |
| R | 1 إرسال |
| PT1000 طول كابل جهاز استشعار درجة الحرارة | |
| (ب) | طول كابل جهاز استشعار درجة الحرارة في الطرف الآخر 9m |
| P ((15) | طول كابل جهاز استشعار درجة الحرارة في الطرف الآخر 15m |
| P ((25) | طول كابل جهاز استشعار درجة الحرارة في الطرف الآخر 25m |
